| Herkunftsort: | CHINA |
|---|---|
| Markenname: | OLKOPTO |
| Zertifizierung: | RoHs, FCC, CE, UL etc |
| Modellnummer: | OLSB541XL-CD80 |
| Min Bestellmenge: | 1 PC |
| Verpackung Informationen: | Palette des einzelnen Pakets ODER 10 PC ODER Palette mit 20 PC |
| Lieferzeit: | 3-5 Werktage |
| Zahlungsbedingungen: | T/T oder Netto-30 Tage |
| Versorgungsmaterial-Fähigkeit: | 2k pro Monat |
| Datenrate: | 10Gb/s | Art: | SFP+ |
|---|---|---|---|
| Tx-/Rxwellenlänge: | 1550/1490nm | Abstand: | 80km |
| Quelle: | Abgekühlter Übermittler 1550nm EML, Empfänger 1490nm APD | Betriebstemperatur: | 0~70℃ |
| Kompatibilität: | Multi-Verkäufer MSA kompatibel | Anwendung: | ●10.3125Gbps Ethernet ●10GBASE-LW an ●Other 9.953Gbps Lichtleitstrecke |
| Hervorheben: | Optischer Transceiver BiDi 10G SFP+,optischer Transceiver 1490nm SFP+,BiDi 10gbe sfp+ |
||

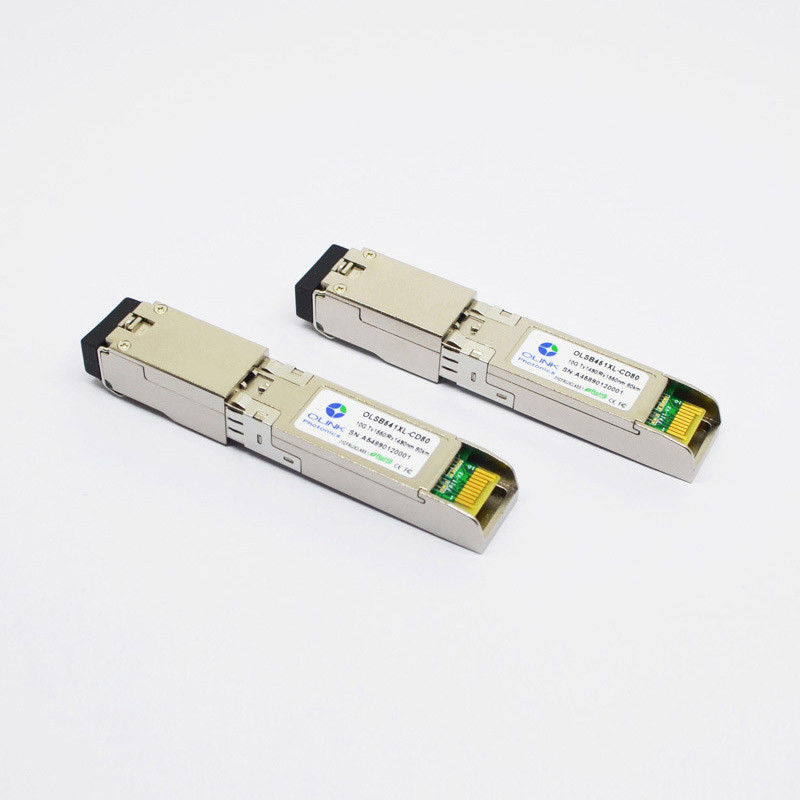

optischer Transceiver 1550nmTX 1490nmRX 10G SFP+
Kompatibler BiDi SFP+ 1550nmTX/1490nmRX 80km Transceiver Ciscos SFP-10G-BX80D
Technische Schlüsseldaten
| TX-Wellenlänge: | 1490 Nanometer. | Medien-Art: | Monomodefaser (SMF) |
| RX Wavelenght: | 1550 Nanometer. | Maximaler Abstand: | 80km |
| Gestützte Datenrate: | 1.0625-10.52 Gbps | Umfeldaufgaben: | Kanal der Faser-10G (10,52 Gbps), Kanal der Faser-8G (8,5 Gbps), Kanal der Faser-4G (4,25 Gbps), Kanal der Faser-2G (2,125 Gbps), Kanal der Faser-1G (1,0625 Gbps) |
| Verbindungsstücke: | Doppelter LC | Übermittler-Art: | EML Laser |
| Minimale Sendeleistung: | 0 DB | Empfänger-Art: | APD-Fotodiode |
| Maximale Sendeleistung: | DB 6 | Befolgung: | CER, Klasse 1 FDA und IEC60825-1 Lasersicherheit konform, RoHS, SFF-8431, SFP MSA |
| Empfänger-Empfindlichkeit: | -21 dBm | Energie: | einzelne Stromversorgung +3.3V |
Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Funktionierende Wellenlänge | λ | 1483 | 1490 | 1497 | Nanometer | |
| 1543 | 1550 | 1577 | ||||
| Allee. Ausgangsleistungs (ermöglicht) | PFLASTERN Sie | 0 | 6 | dBm | 1 | |
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||
| Löschungs-Verhältnis | ER | 8,2 | DB | |||
| Effektivwertspektralbreite | Δλ | 1 | Nanometer | |||
| Aufstieg/Abfallzeit (20%~80%) | Tr/Tf | 50 | ps | |||
| Streuungsstrafe | TDP | 3,2 | DB | |||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | |||
| Ertrag-optisches Auge | Konform mit IEEE 0802.3ae | |||||
| Empfänger | ||||||
| Funktionierende Wellenlänge | λ | 1550 | Nanometer | |||
| 1490 | ||||||
| Empfänger-Empfindlichkeit | PSEN1 | -21 | dBm | 2 | ||
| Überlastung | PFLASTERN Sie | -7 | dBm | |||
| LOS erklären | PA | -40 | dBm | |||
| LOS De-erklären | PD | -25 | dBm | |||
| Los-Hysterese | PD-PA | 0,5 | DB | |||
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen mit schlechtestem ER=9; BER-12<10>; 231 – 1 PRBS.
Produkt-Eigenschaften
●Stützt 9,95 zu den Bitgeschwindigkeiten 11.3Gb/s
●Heißer steckbarer SFP+-Abdruck
●Abgekühlter Übermittler 1490nm EML, Empfänger 1550nm APD
●Abgekühlter Übermittler 1550nm EML, Empfänger 1490nm APD
●Anwendbar für 80km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 1="">
Produkt-Beschreibungen
OLSB541XL-CD80 benutzt hochwertigen EML Laser-Übermittler mit dem Betrieb an nominale Wellenlänge 1490 Empfänger Nanometers und 1550 Nanometers APD Fotodioden. Es stützt optische Diagnosen DDM/DOM, mit, Diagnoseinformationen über die anwesenden Betriebsbedingungen zur Verfügung zu stellen. OLSB541XL-CD80 funktioniert in der Standard-0°-70°C Temperaturspanne und hat einzelne LC-Schnittstelle. SFP+ stützen 1.0625-10.52 die Gbps-Datenrate und solche Anwendungen wie Kanal der Faser-10G (10,52 Gbps)|Kanal der Faser-8G (8,5 Gbps)|Kanal der Faser-4G (4,25 Gbps)|Kanal der Faser-2G (2,125 Gbps)|Kanal der Faser-1G (1,0625 Gbps).
Anwendung
Speicherbereich-Netz
Data Center
Faser-Kanal-Verbindungen über Rückgrat
Unternehmensnetzwerke SAN-Verbindungen
andere Lichtleitstrecken
