| Herkunftsort: | CHINA |
|---|---|
| Markenname: | OLKOPTO |
| Zertifizierung: | RoHs, FCC, CE, UL etc |
| Modellnummer: | OLSQ854XM-CDS1 |
| Min Bestellmenge: | 1 PC |
| Verpackung Informationen: | 4 PC pro Palette |
| Lieferzeit: | 3-5 Werktage |
| Zahlungsbedingungen: | T/T oder Netto-30 Tage |
| Versorgungsmaterial-Fähigkeit: | 10K pro Monat |
| Datenrate: | 40Gbps | Formularart: | QSFP+ |
|---|---|---|---|
| Verbindungsstück: | MPO-Verbindungsstück | Quelle: | Vcsel |
| Optische Energie: | -7.6~2.4 | Empfindlichkeit: | <-9> |
| Faser-Art: | MMF | Anwendung: | ●40GBASE-SR4 40G Schalter- u. Routerverbindungen ●Data Anhäufungs-und Rückwand-Anwendungen ●Propriet |
| Hervorheben: | Transceiver 850nm 40G QSFP+,Transceiver MMF 40G QSFP+,optischer Transceiver 40G Qsfp+ |
||

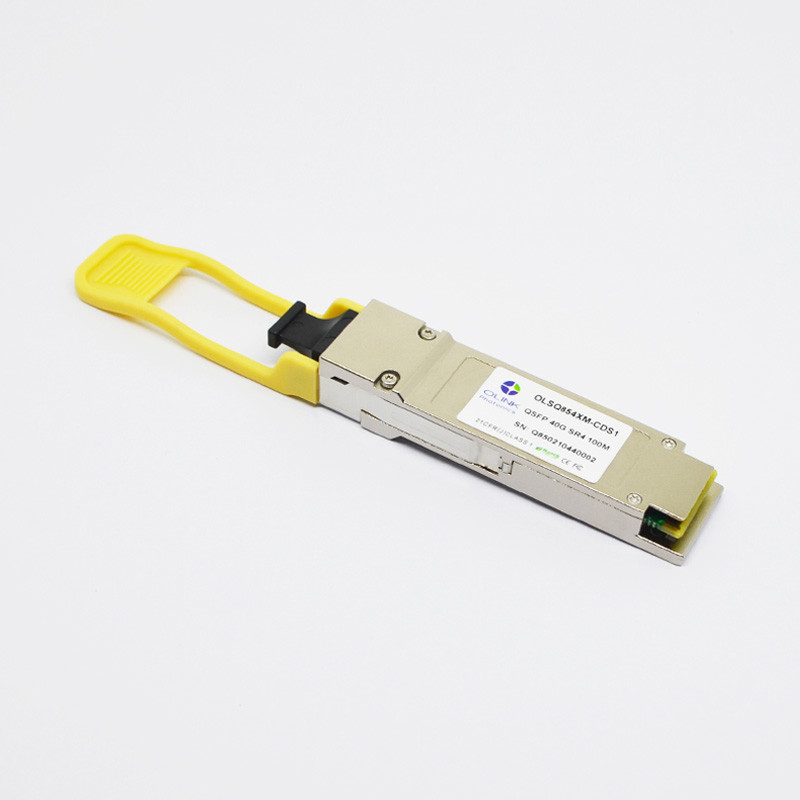

Transceiver-Modul MMF 850nm 40G QSFP+
Kompatibles 40GBASE-SR4 MMF 850nm QSFP+ Transceiver-Modul Ciscos QSFP-40G-SR4
Produkt-Beschreibungen
Olinkcoms QSFP-40G-SR4 ist für Gebrauch in 40 Anwendungen Gigabit Ethernets (40GbE) über Mehrmodenfaser bestimmt. Es stimmt mit Spezifikationen QSFP+ MSA und IEEE 802.3ba 40GBASE-SR4 überein. Der Transceiver QSFP+ SR4 integriert vier Datenwege in jeder Richtung mit jedem Weg zum Geben einer angesammelten 40 Gbps-Bandbreite. Längen jeder WegHalterungsstange von 100m auf Mehrmodenfaser OM3 oder von 150m auf Mehrmodenfaser OM4. Der optische Sender enthält einen 4 Laser des Kanals 850nm VCSEL, ein Inputpuffer mit 4 Kanälen und Laser-Fahrer, Steuerung und Neigungsblöcke. Der optische Empfänger enthält eine 4 Kanal PIN-Fotodiode, eine 4 Reihe des Kanals TIA, ein Ausgabepuffer mit 4 Kanälen, Kennblöcke.
Allgemeine Betriebsmerkmale
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Datenrate | Dr | 9,95 | 10,3125 | 11,3 | Gb/s | |
| Versorgungs-Spannung | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Versorgung gegenwärtig | Icc5 | 450 | MA | |||
| Funktionierender Fall Temp. | Tc | 0 | 70 | °C |
Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Funktionierende Wellenlänge | λ | 1483 | 1490 | 1497 | Nanometer | |
| 1543 | 1550 | 1577 | ||||
| Allee. Ausgangsleistungs (ermöglicht) | PFLASTERN Sie | 0 | 6 | dBm | 1 | |
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||
| Löschungs-Verhältnis | ER | 8,2 | DB | |||
| Effektivwertspektralbreite | Δλ | 1 | Nanometer | |||
| Aufstieg/Abfallzeit (20%~80%) | Tr/Tf | 50 | ps | |||
| Streuungsstrafe | TDP | 3,2 | DB | |||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | |||
| Ertrag-optisches Auge | Konform mit IEEE 0802.3ae | |||||
| Empfänger | ||||||
| Funktionierende Wellenlänge | λ | 1550 | Nanometer | |||
| 1490 | ||||||
| Empfänger-Empfindlichkeit | PSEN1 | -21 | dBm | 2 | ||
| Überlastung | PFLASTERN Sie | -7 | dBm | |||
| LOS erklären | PA | -40 | dBm | |||
| LOS De-erklären | PD | -25 | dBm | |||
| Los-Hysterese | PD-PA | 0,5 | DB | |||
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen mit schlechtestem ER=9; BER-12<10>; 231 – 1 PRBS.
• Hohe Kanalgeschwindigkeit: 40 Gbps pro Transceiver
• Übertragungsgeschwindigkeit bis zu 10.3Gbps pro Kanal
• Herauf to100m-Verbindungen auf OM3 MMF
• Laser des Kanals 850nm VCSEL der Hoch-Zuverlässigkeit 4
• Elektrisch heiß-austauschbar
• Konform mit QSFP+ MSA
• Optikstecker MPO
• Betriebstemperaturbereich: 0~70ºC
• Verlustleistung < 1="">
• Funktion der Unterstützungs DDM
Kompatibilität
• Verbindung 2000 Reihe – N2K-C2248PQ
• Verbindung 2000 Reihe – N2K-C2284PQ
• Verbindung 3000 Reihe – N3K-3132PQ
• Verbindung 3000 Reihe – N3K-3172PQ
• Verbindung 3000 Reihe – N3K-3172TQ
• Verbindung 3000 Reihe – N3K-C3016Q-40GE
• Verbindung 3000 Reihe – N3K-C3064PQ
• Verbindung 3000 Reihe – N3K-C3064PQ-10GE
• Verbindung 3000 Reihe – N3K-C3064PQ-10GX
• Verbindung 3000 Reihe – N3K-C3064TQ-10GT
