| Herkunftsort: | Shenzhen China |
|---|---|
| Markenname: | OLKOPTO |
| Zertifizierung: | RoHS FCC CE GS UL FDA etc |
| Modellnummer: | OLSP3112L-CD10 |
| Min Bestellmenge: | 1PC |
| Verpackung Informationen: | Einzelnes Paket oder 10pcs/pallet oder 20pcs/pallet |
| Lieferzeit: | 3-5 Werktage |
| Zahlungsbedingungen: | T/T oder Netto-30 Tage |
| Versorgungsmaterial-Fähigkeit: | 80-120k pro Monat |
| Datenrate: | 1.25Gbps/1.0625Gbps | Form-Faktor: | SFP |
|---|---|---|---|
| Kompatibilität: | Cisco | Verbindungsstück: | Lc-Duplex |
| Wellenlänge: | 1310nm | Abstand: | 10km |
| DDM/DOM: | Gestützt | Empfänger-Art: | Pin |
| Löschungs-Verhältnis: | >9dB | Faser-Art: | SMF |
| Temperatur: | °C 0~70 | Garantie: | 3 Jahre |
| Hervorheben: | Optische Transceivers SMF SFP,optische Transceivers 1310nm SFP,Ethernet-Modul SMF sfp |
||

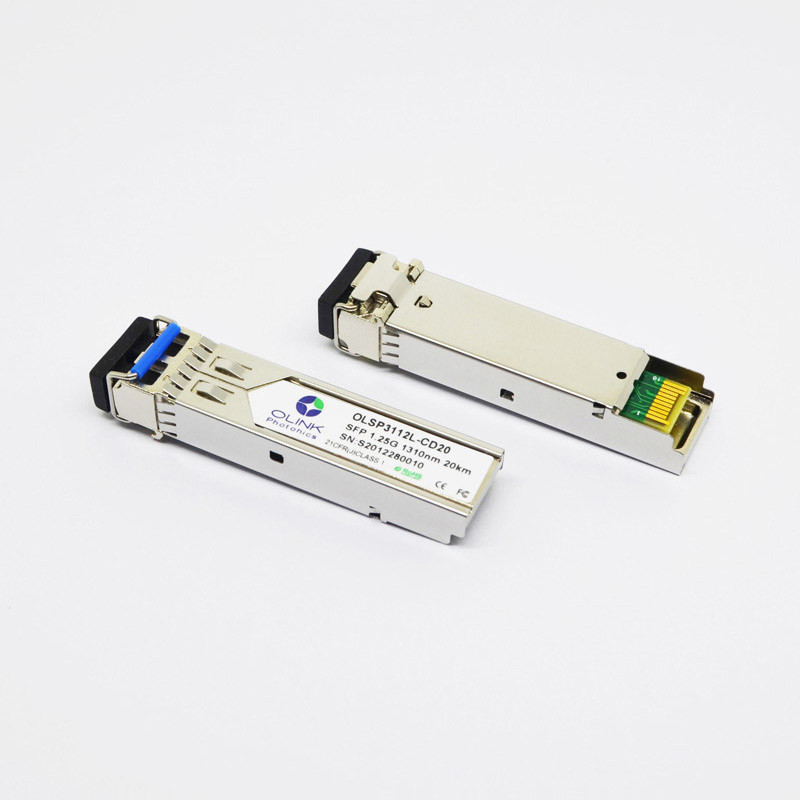

Optische Transceivers 1310nm 10km Ciscos LC SMF SFP
Transceiver-Modul 1000BASE-LX SFP 1310nm 10km Ciscos LC SMF
Absolute Maximalleistungen
| Parameter | Symbol | Min. | Maximum. | Einheit | Anmerkung |
| Versorgungs-Spannung | Vcc | -0,5 | 4,0 | V | |
| Lagertemperatur | TS | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit | Relative Feuchtigkeit | 0 | 85 | % |
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Digital-Diagnosespezifikationen
Die OLSP3112L-C (ich) Transceivers D10 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
| Parameter | Symbol | Einheiten | Min. | Maximum. | Genauigkeit | Anmerkung |
| Transceivertemperatur | DTemp-E | ºC | -45 | +90 | ±5ºC | 1 |
| Transceiverversorgungsspannung | DVoltage | V | 2,8 | 4,0 | ±3% | |
| Übermittlerneigungsstrom | DBias | MA | 2 | 15 | ±10% | 2 |
| Übermittlerspitzenleistung | DTx-Energie | dBm | -10 | -2 | ±3dB | |
| Durchschnittliche Eingangsleistung des Empfängers | DRx-Energie | dBm | -25 | 0 | ±3dB |
Anmerkungen:
1. Wenn sie ºC temp.=0~70 laufen lässt, ist die Strecke min=-5, Max=+75
2. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
3. Interne/Kalibrierung kompatibel.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Funktionierende Wellenlänge | λ | 1290 | 1310 | 1330 | Nanometer | |
| Allee. Ausgangsleistungs (ermöglicht) | PFLASTERN Sie | -9 | -3 | dBm | 1 | |
| Löschungs-Verhältnis | ER | 9 | DB | 1 | ||
| Effektivwertspektralbreite | Δλ | 0,65 | Nanometer | |||
| Aufstieg/Abfallzeit (20%~80%) | Tr/Tf | 0,26 | ns | 2 | ||
| Streuungsstrafe | TDP | 3,9 | DB | |||
| Ertrag-optisches Auge | Konform mit IEEE802.3 z (Klasse 1 aser Sicherheit) | |||||
| Empfänger | ||||||
| Funktionierende Wellenlänge | λ | 1310 | Nanometer | |||
| Empfänger-Empfindlichkeit | PSEN1 | -22 | dBm | 3 | ||
| Überlastung | PFLASTERN Sie | 0 | dBm | 3 | ||
| LOS erklären | PA | -35 | dBm | |||
| LOS De-erklären | PD | -24 | dBm | |||
| Los-Hysterese | PD-PA | 0,5 | DB | |||
Anmerkungen:
1. Gemessen an 1.25Gb/s mit PRBS 2 223 – 1NRZ-Testseite.
2. Ungefiltert, gemessen mit einem PRBS223 – 1 Testseite @1.25Gbps
3. Gemessen an 1.25Gb/s mit PRBS 223 – 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Produkt-Anwendungen
●Gigabit Ethernet
●Faser-Kanal
●Schalter, zum der Schnittstelle zu schalten
●Geschaltete Rückwandanwendungen
●Router-/Serverschnittstelle
●Andere optische Übertragungssysteme
