| Herkunftsort: | SZ China |
|---|---|
| Markenname: | OLKOPTO |
| Zertifizierung: | ISO9001,ISO14001,OHSAS18001 |
| Modellnummer: | OLSQxx4XL-CD10 |
| Min Bestellmenge: | 1pcs |
| Verpackung Informationen: | Palette des einzelnen Pakets ODER 10 PC ODER Palette mit 20 PC |
| Lieferzeit: | 3-5 Werktage |
| Zahlungsbedingungen: | TT/Net 30days |
| Versorgungsmaterial-Fähigkeit: | 80-100K pro Monat |
| Teilnummer: | OLSQxx4XL-CD10 | Datenrate: | 40g |
|---|---|---|---|
| Getriebe-Abstand: | 10km | Wellenlänge: | 1270~1330nm |
| Hervorheben: | 10km 40G QSFP+ Transceiver,Transceiver 1270nm 40G QSFP+,Transceiver qsfp+ lc |
||

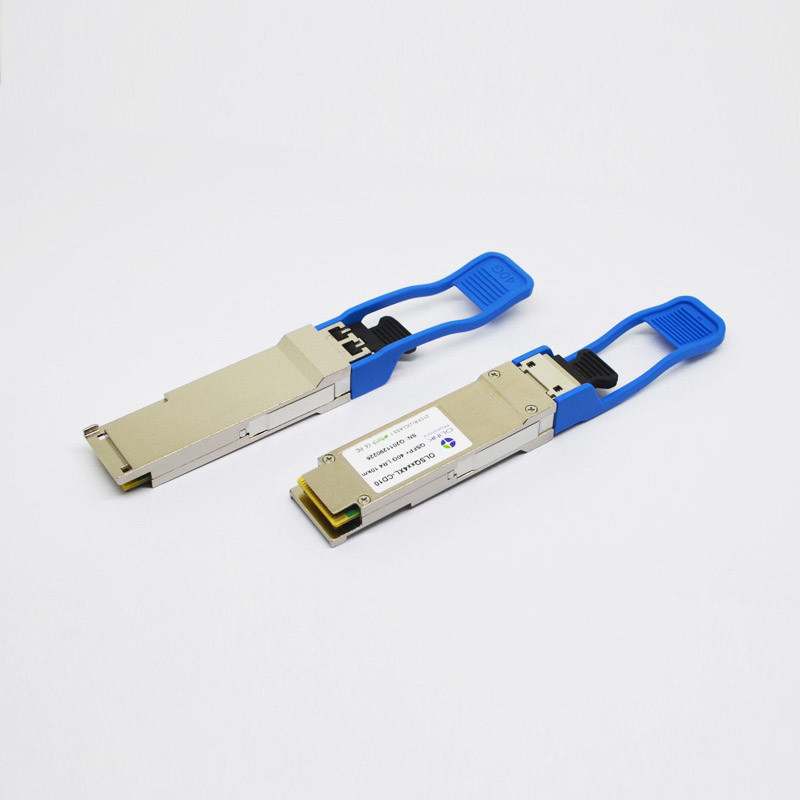

Transceiver 1270nm 1330nm 10km 40G QSFP+
Transceiver-Modul DOM des Wacholderbusch-kompatible 40G QSFP+LR4 1270~1330nm 10km LC optische
Produkt-Eigenschaften
●Vierkanalvollduplextransceivermodule
●Übertragungsgeschwindigkeit bis zu 11.2Gbit/s pro Kanal
●Bis 10km Getriebe der Einmodenfaser
●Leistungsaufnahme der geringen Energie <2>
●Funktionierende Gehäusetemperatur
0°C zu +70°C
●Spannung der Stromversorgung 3.3V
●RoHS 6 konform
●Heißer steckbarer QSFP-Formfaktor
●Einzelner MPO-Verbindungsstückbehälter
●Eingebaute digitale Diagnosefunktion
Anwendungen
●InfiniBand QDR, DDR und SDR
●Ethernet 40G
●Eigene Hochgeschwindigkeitsverbindungen
●Rechenzentrum
Produkt-Beschreibungen
Olinkcoms OLSQxx4XL-CD10 ist ein Vierkanal, steckbar, Ähnlichkeit, Glasfaser-QSFP+-Transceiver für InfiniBand QDR/DDR/SDR, Kanal der Faser 10G/8G/4G/2G. und Dämpfungsregler-Anwendungen. Das optische Modul QSFP-Vollduplex bietet 4, die Unabhängiger und Empfangskanäle übertragen, jedes fähige zur Operation 10.3Gbps für eine Gesamtheit an
Datenrate von 40Gbps 10km unter Verwendung der Einmodenfaser. Diese Module sind entworfen, um über Einmodenfasersystemen unter Verwendung 1310nm DFB zu funktionieren Laser-Reihe. Ein Flachkabel aus optischen Fasern mit einem MPO-/MTPTMverbindungsstück kann in den QSFP-Modulbehälter verstopft werden. QSFP+ PSM LR4 ist eine Art paralleler Transceiver, der Kosteneinsparungen der erhöhten Portdichte und des Gesamtsystems liefert.
Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Funktionierende Wellenlänge | λc | 1290 | 1310 | 1330 | Nanometer | |
| Allee. Spitzenleistung | PFLASTERN Sie | -7 | +2,3 | dBm | ||
|
Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) |
DL | 5 | DB | |||
| Löschungs-Verhältnis | ER | 3,5 | DB | |||
| Höchstleistung, jeder Weg | Pp. | 4 | dBm | |||
| Streuungsstrafe, jeder Weg | TDP | 3,5 | DB | |||
|
Durchschnittliche Produkteinführungsenergie von WEG Übermittler, jeder Weg |
POFF | -30 | DB | |||
|
Augen-Maskenkoordinaten: X1, X2, X3, Y1, Y2, Y3 |
SPEZIFIKATIONS-WERTE 0,23, 0,34, 0,43, 0,27, 0,35, 0,4 |
Schlag-Verhältnis = 5x10-5 |
||||
| Empfänger | ||||||
| Funktionierende Wellenlänge | λc | 1310 | Nanometer | |||
| Betonte Empfängerempfindlichkeit in OMA (OLSQ854XM-CDS1) | PSEN1 | -12,5 | dBm | 3 | ||
| Durchschnitt empfangen Energie, jeden Weg | PFLASTERN Sie | -11 | +2,4 | dBm | ||
| Empfänger-Reflexionsvermögen | Rrx | -12 | DB | |||
| LOS erklären | PA | -30 | dBm | |||
| LOS De-erklären | PD | -15 | dBm | |||
| Los-Hysterese | PD-PA | 0,5 | DB | |||
Anmerkungen:
1.Measured mit Übereinstimmungstestsignal an TP3 für BRUSTBEEREN = 10-12 Empfänger-Eigenschaften
Weitere Einzelheiten unserer Produkte:
Hohe zuverlässige optische Komponenten und ausgezeichneter Entwurf
Laser 1.DLB und PIN-Fotodiode
Finger des Gold2.thick
3.Plating hartes Gold Shell
Kosteneffektives und zuverlässiges Getriebe
Unser Verpacken u. Kennzeichnung:
Unsere alle Module haben 3 Jahre Garantie!
