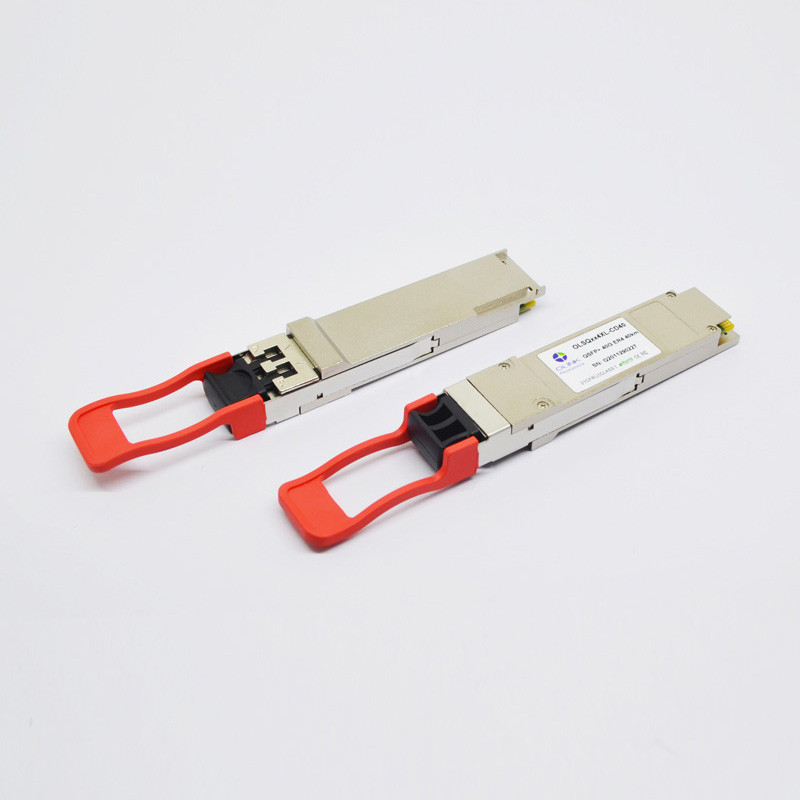

1330nm 30km Transceiver DOM 40G QSFP+

1330nm 30km Transceiver DOM 40G QSFP+

Kompatible 40G QSFP+ ER4 Lite 1270~1330nm 30km LC optische Transceiver DOM des Wacholderbusch-

Produkt-Eigenschaften

●Optische Schnittstelle Duplex-LC-Behälters

●Einzelne +3.3V-Stromversorgung

●4 Entwurf CWDM-Wege MUX/DEMUX

●Bis zur 11.2Gb/s Datenrate pro Wellenlänge

●Bis zu Lite-Getriebe auf Einmodenfaser (SMF)

●Ableitung der geringen Energie (maximal: 3.5W)

●Errichtet in der digitalen Diagnosefunktion

●Funktionierende Gehäusetemperaturstrecke: 0℃ zu 70℃

Anwendungen

●Verbindungen des Ethernet-40GBASE-ER4

●Infiniband QDR und DDR verbindet sich untereinander

●Kunde-seitige Verbindungen der Telekommunikation 40G

Standards

●Konform mit Ethernet 40G-Standard IEEE802.3ba und 40GBASE-ER4

●Konform mit Hardware-Spezifikationen QSFP+ MSA

●Konform mit RoHS

Funktionsbeschreibung

Olinkcoms OLSQXX4XL-CD30 ist ein Transceivermodul, das für Anwendungen optischer Nachrichtenübertragung Lite bestimmt ist. Der Entwurf ist zu 40GBASE-ER4 des Standards IEEE P802.3ba konform. Das Modul wandelt 4 Inputkanäle (ch) von elektrischen Daten 10Gb/s in 4 optische Signale CWDM um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 40Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 40Gb/s in 4 CWDM-Kanalsignale und wandelt sie in 4 elektrische Daten des Kanalertrages um.

Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 Nanometer als Mitglieder des CWDM-Wellenlängengitters, das in ITU-T G694.2 definiert wird. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 148 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.

Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der QSFP+-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.

Anmerkungen:

1.Measured mit Übereinstimmungstestsignal an TP3 für BRUSTBEEREN = 10^-12 Empfänger-Eigenschaften

Weitere Einzelheiten unserer Produkte:

Hohe zuverlässige optische Komponenten und ausgezeichneter Entwurf

Laser 1.DLB und PIN-Fotodiode

• Langer Getriebeabstand.
• Hohe Geschwindigkeit und Leistung

Finger des Gold2.thick

• Stabile Operation
• Wiederholt verstopfen Sie und trennen Sie

3.Plating hartes Gold Shell

• Gute Wärmeableitung
• Kann nicht leicht verformt werden
• Anti-elektromagnetische Störung

Kosteneffektives und zuverlässiges Getriebe

• Leistungsaufnahme der geringen Energie und niedrige Latenz Ihre Netzgeräte leistungsfähig arbeiten lassen
• DOM arbeiten stützt Echtzeitüberwachung für Transceiverstatus.
