| Herkunftsort: | Shenzhen China |
|---|---|
| Markenname: | OLKOPTO |
| Zertifizierung: | RoHS FCC CE GS UL FDA etc |
| Modellnummer: | OLXP851XL-C (I) DS3 |
| Min Bestellmenge: | 1PC |
| Verpackung Informationen: | Einzelnes Paket oder 10pcs/pallet oder 20pcs/pallet |
| Lieferzeit: | 3-5 Werktage |
| Zahlungsbedingungen: | T/T oder Netto-30 Tage |
| Versorgungsmaterial-Fähigkeit: | 80-120k pro Monat |
| Datenrate: | Bitgeschwindigkeiten 11.3Gb/s | Cisco kompatibel: | XFP-10G-MM-SR |
|---|---|---|---|
| Form-Faktor: | XFP | Verbindungsstück: | Lc-Duplex |
| Wellenlänge: | 850nm | Abstand: | 300m |
| Dom-Unterstützung: | ja | Faser-Art: | MMF |
| Temperatur: | °C 0~70 | Garantie: | 3 Jahre |
| Hervorheben: | 300m 10G XFP Modul,SR 10G XFP Modul,Optischer Transceiver XFP |
||

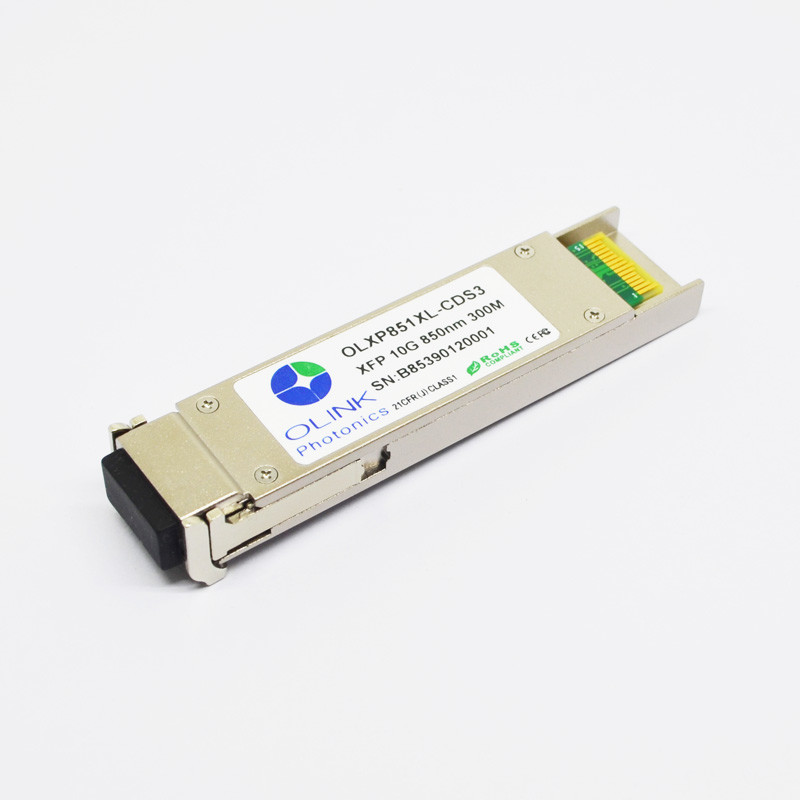

SR 850nm 300m 10G XFP Modul
SR 850nm 300m Ciscos XFP-10G-MM-SR kompatibles 10G XFP Transceiver-Modul DOM LC MMF
Produkt-Beschreibungen
Dieses des Form-Faktors 10Gb/s (XFP) Ciscos sind kompatible kleine Transceivers mit der gegenwärtigen Spezifikation der XFP-Multi-Quellvereinbarungs-(MSA) konform, jetzt verfügbar mit Commerical-Temperaturspanne der Operation (0 °C bis 70°C) und industrielle Temperaturspanne der Operation (- 40°C bis +85°C).
Elektrische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, SPITZE (I) = -40 bis 85℃ VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Differenziales Dateneingabeschwingen | VIN, PP. | 120 | 1000 | mVpp | ||
| Übertragen Sie Sperrungs-Spannung | VD | 2,0 | Vcc | V | 1 | |
| Übertragen Sie, Spannung zu ermöglichen | VEN | V | Vee+0.8 | |||
| Eingegebener differenzialer Widerstand | Rin | 100 | Ω | 2 | ||
| Übertragen Sie Sperrung, Zeit zu erklären | Tda | 10 | wir | |||
| Empfänger | ||||||
| Differenziales Datenausgabeschwingen | Vout, pp. | 340 | 850 | mVpp | 3 | |
| Anstiegszeit und Abfallzeit | Tr, Tf | 40 | Ps | 4 | ||
| Los-Störung | VLOS_F | VCC-0.5 | Vcc | V | 5 | |
| LOS normal | VLOS_N | V | Vee+0.5 | V | 5 | |
Anmerkungen:
1. Oder offener Stromkreis.
2. Nach interner Wechselstrom-Koppelung.
3. In 100 Ohm differenziale Beendigung.
4. 20 – 80%.
5. Verlust des Signals ist Open-Collector, mit einem Widerstand 4.7k~ 10k bis 3,15 hochgezogen zu werden – 3.6V.
Logik 0, zeigt Normalbetrieb an; Logik 1 zeigt kein ermitteltes Signal an.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Funktionierende Wellenlänge | λ | 840 | 850 | 860 | Nanometer | |
| Allee. Spitzenleistung | PFLASTERN Sie | -6 | -1 | dBm | 1 | |
| Optischer Modulations-Umfang | POMA | -2,8 | -1,5 | DB | OMA | |
| Löschungs-Verhältnis | ER | 3,5 | DB | |||
| Effektivwertspektralbreite | Δλ | 0,45 | Nanometer | |||
| Aufstieg/Abfallzeit (20%~80%) | Tr/Tf | 50 | ps | |||
| Streuungsstrafe | TDP | 3,9 | DB | |||
| Relative Intensitäts-Geräusche | RIN | -128 | dB/Hz | |||
| Tx-Bammel | TJ | Konform mit IEEE 802.3ae | ||||
| Empfänger | ||||||
| Funktionierende Wellenlänge | λ | 840 | 850 | 860 | Nanometer | |
| Empfänger-Empfindlichkeit | PSEN1 | -11,1 | dBm | 2 | ||
| Betonte Empfänger-Empfindlichkeit | PSEN2 | -7,5 | dBm | 2 | ||
| Überlastung | Pmax | 0,5 | dBm | |||
| Empfänger-Reflexionsvermögen | Rrx | -12 | DB | |||
| LOS erklären | PA | -30 | dBm | |||
| LOS De-erklären | PD | -14 | dBm | |||
| Los-Hysterese | PD-PA | 0,5 | DB | |||
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen mit schlechtestem ER= 4@10.3125G; BER-12<10>; 231 – 1 PRBS.
Produkt-Details
●Stützt 9,95 zu den Bitgeschwindigkeiten 11.3Gb/s
●Duplex-LC-Verbindungsstück
●Kompatibel mit Cisco
●Heiß-steckbarer XFP-Abdruck
●850nm erhitzte VCSEL Laser
●Anwendbar für 300m MMF Verbindung
●Leistungsaufnahme der geringen Energie, < 1="">
●Diagnosemonitor-Schnittstelle Digital
●Kein Bezugtaktgeber erforderte
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70, industriell: - 40 zu 85°C
Wir stellen nicht nur die meisten bedeutender kompatibler Marken, wie Cisco, Wacholderbusch, Alcatel, Extrem, Brokat usw., aber, die Kundenbezogenheit auch zu stützen zur Verfügung.
