| Herkunftsort: | CHINA |
|---|---|
| Markenname: | OLKOPTO |
| Zertifizierung: | RoHs, FCC, CE, UL etc |
| Modellnummer: | OLSP8512L-CDS5 |
| Min Bestellmenge: | 1 PC |
| Verpackung Informationen: | Palette des einzelnen Pakets ODER 10 PC ODER Palette mit 20 PC |
| Lieferzeit: | 3-5 Werktage |
| Zahlungsbedingungen: | T/T oder Netto-30 Tage |
| Versorgungsmaterial-Fähigkeit: | 80-100K pro Monat |
| Datenrate: | 1.25Gb | Form-Faktor: | SFP |
|---|---|---|---|
| Wellenlänge: | 850nm | Reichweite: | 550M |
| Quelle: | VCSEL+PIN | Optische Energie: | -10~-3 |
| Empfindlichkeit: | -18 dBm | Betriebstemperatur: | 0~70℃, -40~85℃ |
| Faser-Art: | MMF | Anwendung: | ●Gigabit Ethernet-●Fiber Kanal ●Switch, zum von Schnittstelle ●Switched optischen Übertragungssystem |
| Hervorheben: | optische Transceivers 850nm SFP,Optische Transceivers 1000BASESX SFP,Transceiver-Modul 850nm SFP |
||

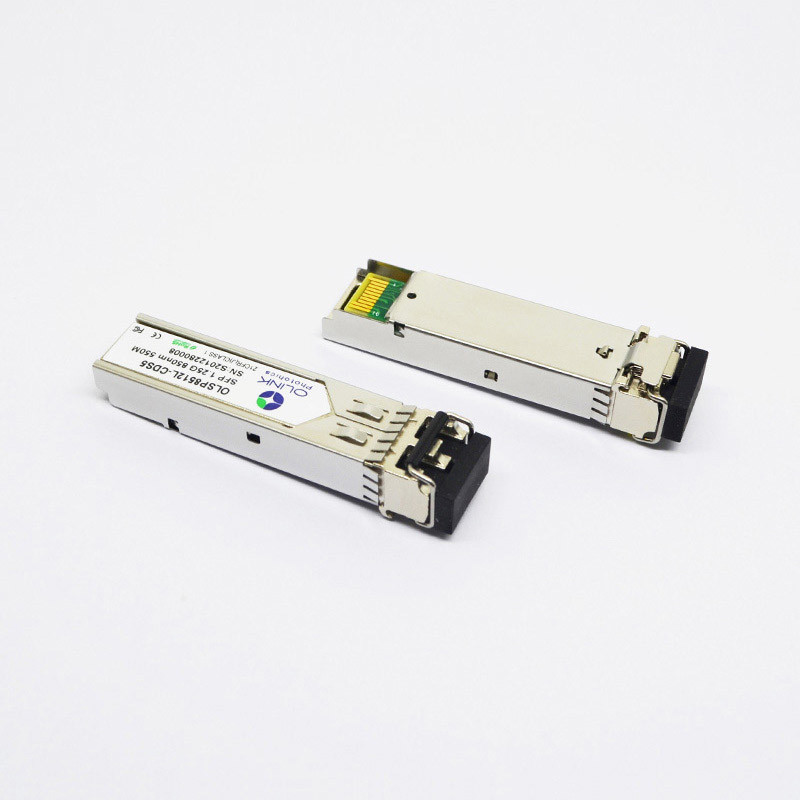

1000BASE-SX 850nm SFP optische Transceivers
1000BASE-SX SFP 850nm 550m LC Transceiver Cisco GLC-SX-MM-C kompatibel
Produkt-Details
1. Kompatibler 1000Base-SX SFP (kleiner Formfaktor steckbar) Transceiver Multi-Verkäufer MSAs in mehreren Betriebsarten, funktionierend über doppeltem Lichtleiterkabel der Faser-Mehrmodenfaser (MMF).
2. Es hat Minimum garantiertes optisches Budget von DB 7,5, mit ist in den meisten Fällen genug, zum ungefähr 550m von Abstand 1000base-SX zu erreichen.
3. Dieser Transceiver benutzt hochwertigen VSCEL Laser-Übermittler mit dem Funktionieren an nominaler Wellenlänge 850 Nanometer. und 850 Nanometer. PIN Fotodiode-Empfänger.
4. Es stützt optische Diagnosen DDM/DOM, mit der Lieferung von Diagnoseinformationen über die anwesenden Betriebsbedingungen. 5. lässt Temperatur laufen
Commecial: 0°-70°C
Industriell: -40~85°C
5. Datenrate SFP-Unterstützungs 1.063-1.25Gbps und solche Anwendungen wie Gigabit Ethernet (1,25 Gbps) |Kanal der Faser-1G (1,0625 Gbps).
Technischer Parameter
| TX-Wellenlänge: | 850 Nanometer. | Medien-Art: | Mehrmodenfaser (MMF) |
| RX Wavelenght: | 850 Nanometer. | Maximaler Abstand: | 550m |
| Gestützte Datenrate: | 1.063-1.25Gbps | Umfeldaufgaben: | Gigabit Ethernet (1,25 Gbps), Kanal der Faser-1G (1,0625 Gbps) |
| Verbindungsstücke: | Doppelter LC | Übermittler-Art: | VSCEL Laser |
| Minimale Sendeleistung: | -10 DB | Empfänger-Art: | PIN-Fotodiode |
| Maximale Sendeleistung: | -3 DB | Befolgung: | CER, Klasse 1 FDA und IEC60825-1 Lasersicherheit konform, INF-8074i, RoHS, SFP MSA |
| Empfänger-Empfindlichkeit: | -18 dBm | Energie: | einzelne Stromversorgung +3.3V |
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter | Symbol | Min. | Art | Maximum. | Einheit | Anmerkung |
| Übermittler | ||||||
| Funktionierende Wellenlänge | λ | 840 | 850 | 860 | Nanometer | |
| Allee. Ausgangsleistungs (ermöglicht) | PFLASTERN Sie | -10 | -3 | dBm | 1 | |
| Löschungs-Verhältnis | ER | 9 | DB | 1 | ||
| Effektivwertspektralbreite | Δλ | 0,65 | Nanometer | |||
| Aufstieg/Abfallzeit (20%~80%) | Tr/Tf | 0,25 | ps | 2 | ||
| Ertrag-optisches Auge | Konform mit IEEE802.3 z &ITU G.957 konform (Klasse 1 aser Sicherheit) | |||||
| Empfänger | ||||||
| Funktionierende Wellenlänge | λ | 840 | 850 | 860 | Nanometer | |
| Empfänger-Empfindlichkeit | PSEN1 | -18 | dBm | 3 | ||
| Überlastung | PFLASTERN Sie | -3 | dBm | 3 | ||
| LOS erklären | PA | -35 | dBm | |||
| LOS De-erklären | PD | -20 | dBm | |||
| Los-Hysterese | PD-PA | 0,5 | DB | |||
Anmerkungen:
1. Gemessen an 1.25Gb/s mit PRBS 223 – 1 NRZ-Testseite.
2. Ungefiltert, gemessen mit einer Testseite @1.25Gbps PRBS 223-1
3. Gemessen an 1.25Gb/s mit PRBS 223 – 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-10
Produkt-Eigenschaften
●Stützt Bitgeschwindigkeiten 1.25Gbps/1.0625Gbps
●Duplex-LC-Verbindungsstück
●Heißer steckbarer SFP-Abdruck
●850nm VSCEL Laser-Übermittler und PIN-Fotodetektor
●Anwendbar für 550m auf 50/125µm, 300m auf 62.5/125µm MMF Verbindung
●Leistungsaufnahme der geringen Energie, < 0="">
●Diagnosemonitor-Schnittstelle Digital
●Funktionierende Gehäusetemperatur:
Commerical: °C 0 bis 70 industriell: - °C 40 bis 85
Produkt-Beschreibungen
Olinkcoms OLSP8512L-C (ich) DS5 SFP Transceivers sind Hochleistung, die kosteneffektive Modulunterstützung, die von 1.25Gbps- und 550m Getriebeabstand mit MMF Daten-klassig ist. Der Transceiver besteht aus drei Abschnitten: ein VCSEL Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht. Die Transceivers sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel.
Anwendung
●Gigabit Ethernet-Nachrichtenverbindungen des Internetanbieter-(ISP)
●Unternehmen LAN- u. SAN-Netze
●Data Center LAN- u. SAN-Netze
●Andere Lichtleitstrecken
