60km SFP+ Faser-Optik-Ethernet-Transceiver 1330 Nanometer 10G MSA konform
10Gb/s SFP+ BIDI TX: 1270nm/RX: optisches Transceiver-Modul MSA 1330nm 60km konform

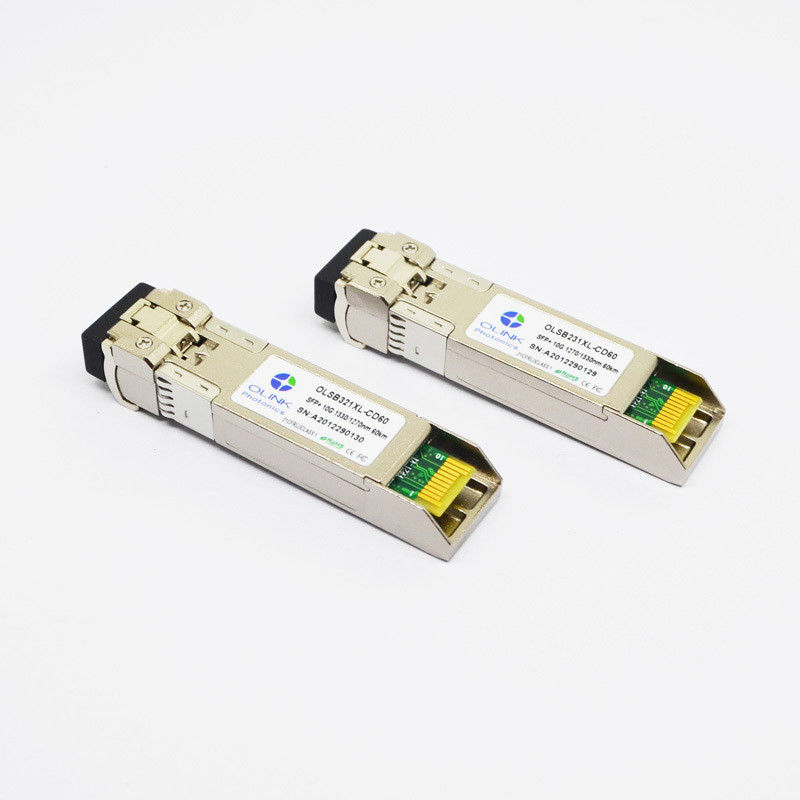

Olinkcoms OLSB231XL-CD60 ist heißes steckbares bidirektionales Transceivermodul des Klein--Form-Faktors SFP+, das für optische Datenaustauschduplexanwendung der langen Strecke 10Gb/s bestimmt ist. Das Modul SFP+ BIDI kennzeichnet einen in hohem Grade zuverlässigen Übermittler 1270nm DFB und Fotodetektor 1330nm APD in einzelnen Optikstecker LC, der 60km Verbindungsabstand über Einzelstrangeinmodenfaser liefert.
Spezifikation
• Heiß-steckbarer SFP+-Abdruck
• Elektrische Schnittstelle konform zu SFF-8431
• Konform mit SFF-8472
• optische serienmäßigschnittstelle 10Gb/s konform zu 802.3ae 10GBASE-ER
• Übermittler 1270nm DFB, Fotodetektorempfänger 1330nm APD
• Abstand bis 60km auf Einmodenfaser
Absolute Maximalleistungen
|
Parameter
|
Symbol
|
Min.
|
Maximum.
|
Einheit
|
Anmerkung
|
|
Versorgungs-Spannung
|
Vcc
|
-0,5
|
4,0
|
V
|
|
|
Lagertemperatur
|
TS
|
-40
|
85
|
°C
|
|
|
Relative Luftfeuchtigkeit
|
Relative Feuchtigkeit
|
0
|
85
|
%
|
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
|
Parameter
|
Symbol
|
Min.
|
Art
|
Maximum.
|
Einheit
|
Anmerkung
|
|
Übermittler
|
|
Funktionierende Wellenlänge
|
λ
|
1250
|
1270
|
1290
|
Nanometer
|
|
|
1310
|
1330
|
1350
|
|
|
Allee. Ausgangsleistungs (ermöglicht)
|
PFLASTERN Sie
|
1
|
|
6
|
dBm
|
1
|
|
Seiten-Modus-Unterdrückungs-Verhältnis
|
SMSR
|
30
|
|
|
DB
|
|
|
Löschungs-Verhältnis
|
ER
|
5
|
6
|
|
DB
|
|
|
Effektivwertspektralbreite
|
Δλ
|
|
|
1
|
Nanometer
|
|
|
Aufstieg/Abfallzeit (20%~80%)
|
Tr/Tf
|
|
|
50
|
ps
|
|
|
Streuungsstrafe
|
TDP
|
|
|
3,2
|
DB
|
|
|
Relative Intensitäts-Geräusche
|
RIN
|
|
|
-128
|
dB/Hz
|
|
|
Ertrag-optisches Auge
|
Konform mit IEEE 0802.3ae
|
|
Empfänger
|
|
Funktionierende Wellenlänge
|
λ
|
|
1330
|
|
Nanometer
|
|
|
|
1270
|
|
|
|
Empfänger-Empfindlichkeit
|
PSEN1
|
|
|
-21
|
dBm
|
2
|
|
Überlastung
|
PFLASTERN Sie
|
|
|
-7
|
dBm
|
|
|
LOS erklären
|
PA
|
-40
|
|
|
dBm
|
|
|
LOS De-erklären
|
PD
|
|
|
-25
|
dBm
|
|
|
Los-Hysterese
|
PD-PA
|
0,5
|
|
|
DB
|
|
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen mit schlechtestem ER =6; BER-12<10>; 231 – 1 PRBS.
Produkt-Eigenschaft
1. Ein optischer Transceiver der Faser-Bi-Di-SFP+, Bidi Verdrahtungshandbuch SFP+
2. Bis 10,3 bidirektionale Datenverbindungen Gbps
3. Völlig konform mit SFP+ MSA
4. Konform zu IEEE 802.3ae 10GBASE-BX
5. SFF-8472 Digital Diagnosefunktion
6. Simplex-LC-Verbindungsstück
7. 1330TX/1270RX und 1270TX/1330RX
8. Abstand bis 10, 20, 40 Kilometer
9. Nur erforderliche +3,3 v-Stromversorgung
10. RoHS konform
11. -5 zum Betrieb 70C
Anwendung:
10GBASE-BX bei 10,3125 Gb/s
10GBASE-BX bei 9,953 Gb/s
Basis--LXethernet 1000
8XFC an 8.5Gbps
4XFC an 4.25Gpbs
2XFC an 2.125Gpbs
1xFC an 1.0625Gbps
