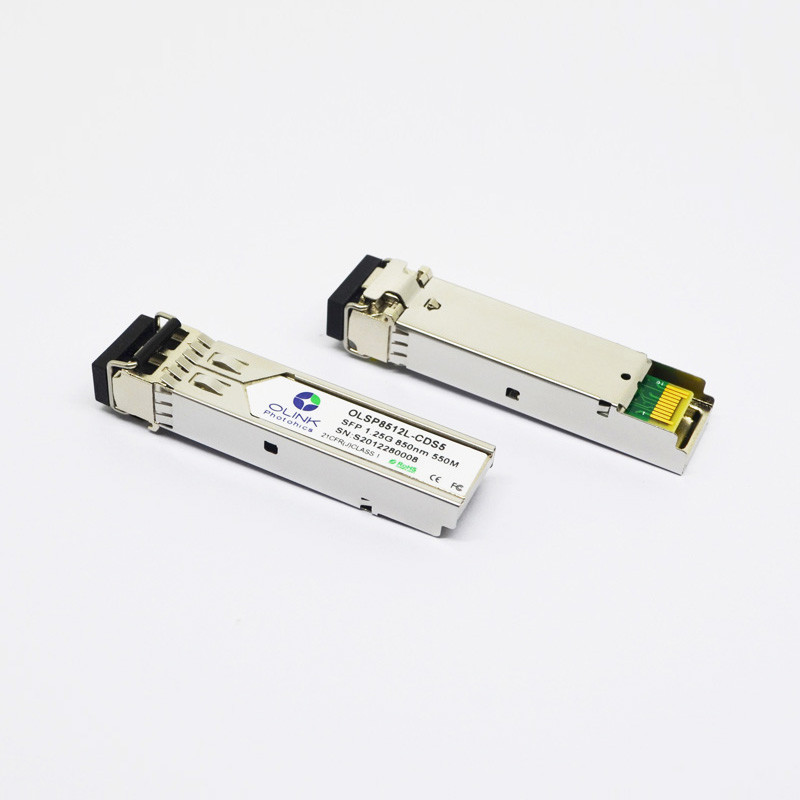

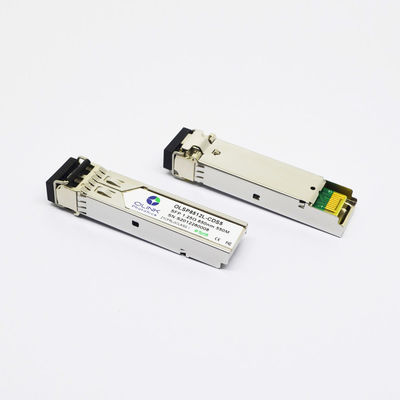

Duplex-optischer Transceiver-Brokat LC PIN SFP kompatibel für Gigabit Ethernet
SFP-Faser-optischer Transceiver-kompatibler Brokat 1000BASE-SX SFP 850nm 550m LC
Describle
Dieser SFP-Faser-optische Transceiver gibt Ihnen eine große Vielfalt von Gigabit Ethernet-Zusammenhangwahlen für Rechenzentrum, Unternehmensverdrahtungswandschrank und Dienstleistertransportanwendungen.
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
4,0 |
V |
|
| Lagertemperatur |
TS |
-40 |
85 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
0 |
85 |
% |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Differenziales Dateneingabeschwingen |
VIN, PP. |
250 |
|
1200 |
mVpp |
1 |
| Tx-Sperrung Input-hoch |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Tx-Sperrung Input-niedrig |
VIL |
0 |
|
0,8 |
V |
|
| Tx-Störung Ertrag-hoch |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Tx-Störung Ertrag-niedrig |
Vol. |
0 |
|
0,8 |
V |
2 |
| Eingegebener differenzialer Widerstand |
Rin |
|
100 |
|
Ω |
|
| Empfänger |
| Differenziales Datenausgabeschwingen |
Vout, pp. |
250 |
|
550 |
mVpp |
3 |
| Rx LOS Ertrag-hoch |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Ertrag-niedrig |
VROL |
0 |
|
0,8 |
V |
2 |
Anmerkungen:
1. TD+ /Ar innerlich Wechselstrom verbunden mit differenzialer Beendigung 100Ω innerhalb des Moduls.
2. Tx-Störung und Rx LOS sind Open-Collector-Ertrag, die mit 4.7k zu den Widerständen 10kΩ auf dem Wirtsbrett hochgezogen werden sollten. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch.
3. RD+/- Ertrag sind innerlich Wechselstrom verbunden und sollten mit 100Ω (Differenzial) am Benutzer SERDES beendet werden.
Details
●Stützt Bitgeschwindigkeiten 1.25Gbps/1.0625Gbps
●Duplex-LC-Verbindungsstück
●Heißer steckbarer SFP-Abdruck
●850nm VSCEL Laser-Übermittler und PIN-Fotodetektor
●Anwendbar für 550m auf 50/125µm, 300m auf 62.5/125µm MMF Verbindung
●Leistungsaufnahme der geringen Energie, < 0="">
●Diagnosemonitor-Schnittstelle Digital
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70 Industriell: - °C 40 bis 85
Anwendungen
●Gigabit Ethernet
●Faser-Kanal
●Andere optische Übertragungssysteme
