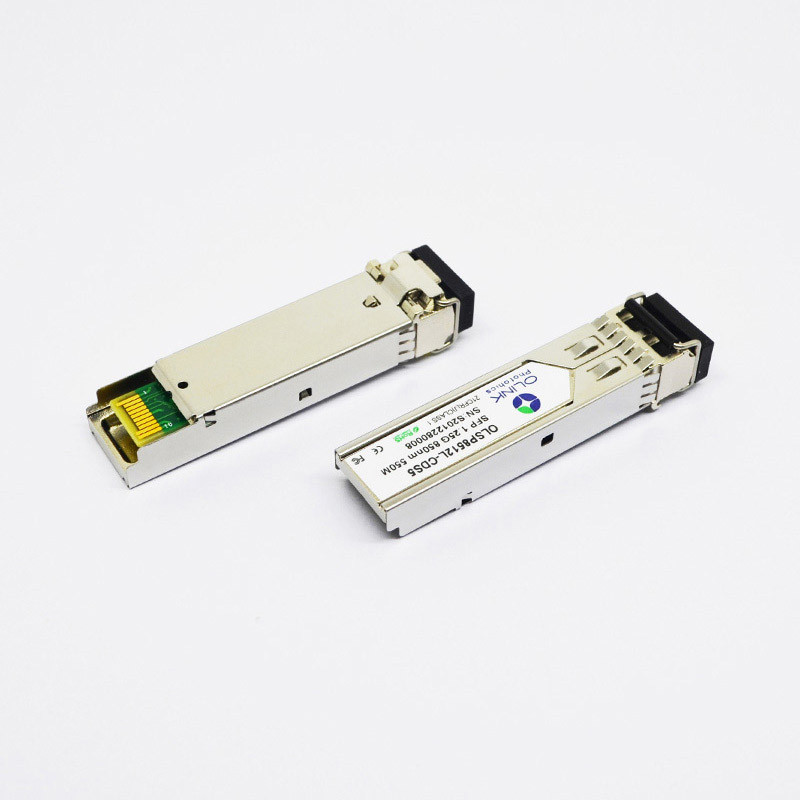

Extremer kompatibler SFP-Faser-Optiktransceiver 1000BASE-SX 850nm 550m
Extremes kompatibles 1000BASE-SX SFP 850nm 550m Modul SFPs optischen Transceiver-
Produkt-Eigenschaften
Olinkcoms OLSP8512L-CDS5 ist heißes steckbares Transceivermodul des Klein--Form-Faktors 3.3V. Es entwarf ausdrücklich für Hochgeschwindigkeitskommunikationsanwendungen, die Rate bis zu 11.3Gb/s erfordern, es entwarf, mit XFP MSA konform zu sein. Die Moduldatenverbindung bis 40km in der Einmodenfaser 9/125um.
Pin Defintion And Functions
| Pin |
Symbol |
Name/Beschreibung |
Anmerkungen |
| 1 |
VeeT |
Tx-Boden |
|
| 2 |
Tx-Störung |
Tx-Fehleranzeige, Open-Collector-Ertrag, aktives „H“ |
1 |
| 3 |
Tx-Sperrung |
LVTTL gab ein, intern hochziehen, Tx sperrte auf „H“ |
2 |
| 4 |
MOD-DEF2 |
Input/Output mit 2 des Drahtes Daten der seriellen Schnittstelle (SDA) |
3 |
| 5 |
MOD-DEF1 |
Takteingang der seriellen Schnittstelle von 2 Draht (SCL) |
3 |
| 6 |
MOD-DEF0 |
Vorbildliches anwesendes Anzeichen |
3 |
| 7 |
Rate ausgewählt |
Keine Verbindung |
|
| 8 |
LOS |
Rx-Verlust des Signals, Open-Collector-Ertrag, aktives „H“ |
4 |
| 9 |
Drehen Sie sich |
Rx-Boden |
|
| 10 |
Drehen Sie sich |
Rx-Boden |
|
| 11 |
Drehen Sie sich |
Rx-Boden |
|
| 12 |
RD |
Gegenteil empfing Daten heraus |
5 |
| 13 |
RD+ |
Empfangene Daten heraus |
5 |
| 14 |
Drehen Sie sich |
Rx-Boden |
|
| 15 |
VccR |
Rx-Stromversorgung |
|
| 16 |
VccT |
Tx-Stromversorgung |
|
| 17 |
VeeT |
Tx-Boden |
|
| 18 |
TD+ |
Übertragen Sie Daten herein |
6 |
| 19 |
TD |
Gegenteil übertragen Daten herein |
6 |
| 20 |
VeeT |
Tx-Boden |
|
Anmerkungen:
1. Wenn hoch, zeigt dieser Ertrag eine Laser-Störung irgendeiner Art an. Tief zeigt Normalbetrieb an. Und sollte mit 4,7 hochgezogen werden – Widerstand 10KΩ auf dem Wirtsbrett.
2. TX-Sperrung ist ein Input, der benutzt wird, um den optischen Ertrag des Übermittlers zu schließen. Sie wird innerhalb des Moduls mit 4,7 – Widerstand 10KΩ hochgezogen. Seine Zustände sind:
Tief (0 – 0.8V): Übermittler auf (>0.8, < 2="">
Hoch (2.0V~Vcc+0.3V): Übermittler sperrte offenes: Übermittler gesperrt
3. Umb.-Def 0,1,2. Diese sind die Moduldefinitionsstifte. Sie sollten mit einem 4.7K hochgezogen werden – Widerstand 10KΩ auf dem Wirtsbrett. Ziehen Sie Spannung ist zwischen 2.0V~Vcc+0.3V hoch.
Umb.-Def 0 ist durch das Modul geerdet worden, um anzuzeigen, dass das Modul anwesend ist
Umb.-Def 1 ist die Uhrlinie der seriellen Zweidrahtschnittstelle für Serien-Identifikation
Umb.-Def 2 ist die Datenleitung der seriellen Zweidrahtschnittstelle für Serien-Identifikation
4. Wenn hoch, zeigt dieser Ertrag Verlust des Signals an (LOS). Tief zeigt Normalbetrieb an.
5. RD+/-: Diese sind die differenzialen Empfängerertrag. Sie sind Wechselstrom verbundene differenziale Linien 100Ω, die mit 100Ω (Differenzial) am Benutzer SERDES beendet werden sollten. Die Wechselstrom-Koppelung ist innerhalb des Moduls erfolgt und wird folglich nicht auf dem Wirtsbrett angefordert.
6. TD+/-: Diese sind der differenziale Übermittlerinput. Sie werden, differenziale Linien mit differenzialer Beendigung 100Ω innerhalb des Moduls Wechselstrom-verbunden. Die Wechselstrom-Koppelung ist innerhalb des Moduls erfolgt und wird folglich nicht auf dem Wirtsbrett angefordert.
Anwendungen
●Gigabit Ethernet
●Faser-Kanal
●Schalter, zum der Schnittstelle zu schalten
●Geschaltete Rückwandanwendungen
●Router-/Serverschnittstelle
●Andere optische Übertragungssysteme
Einrichtungs-Informationen
| Teilnummer |
Beschreibung |
| OLSP8512L-CDS5 |
SFP, 1.25Gbps, 850nm, in mehreren Betriebsarten, 550m, 0~70℃, mit Diagnosemonitor Digital |
| OLSP8512L-IDS5 |
SFP, 1.25Gbps, 850nm, in mehreren Betriebsarten, 550m, -40~85℃, mit Diagnosemonitor Digital
|
Ihre Nachricht muss zwischen 20 und 3.000 Zeichen enthalten!
