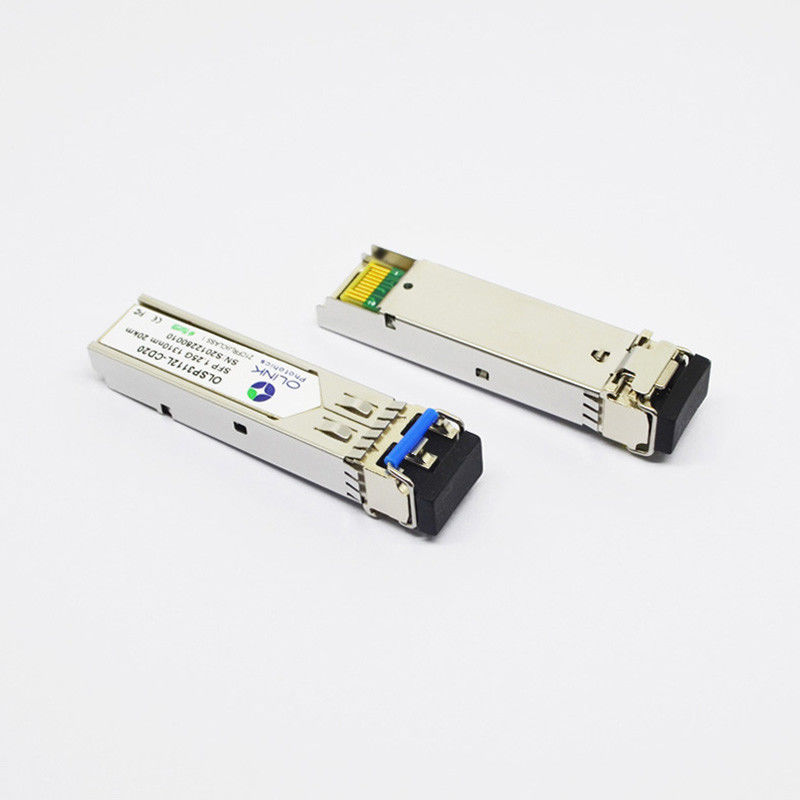

Ethernet-Modul Dom LC SFP Transceiver ODM 1310nm 10km 1.25g SFP
HPE Aruba kompatibler SFP-LX/LH 1.25G 1310nm 10km Transceiver DOM LC SMF
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1290 |
1310 |
1330 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-9 |
|
-3 |
dBm |
1 |
| Löschungs-Verhältnis |
ER |
9 |
|
|
DB |
1 |
| Effektivwertspektralbreite |
Δλ |
|
|
0,65 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Streuungsstrafe |
TDP |
|
|
3,9 |
DB |
|
| Ertrag-optisches Auge |
Konform mit IEEE802.3 z (Klasse 1 aser Sicherheit) |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
|
1310 |
|
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Überlastung |
PFLASTERN Sie |
0 |
|
|
dBm |
3 |
| LOS erklären |
PA |
-35 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-24 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen an 1.25Gb/s mit PRBS 2 223 – 1NRZ-Testseite.
2. Ungefiltert, gemessen mit einem PRBS223 – 1 Testseite @1.25Gbps
3. Gemessen an 1.25Gb/s mit PRBS 223 – 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Pin Defintion And Functions
| Pin |
Symbol |
Name/Beschreibung |
Anmerkungen |
| 1 |
VeeT |
Tx-Boden |
|
| 2 |
Tx-Störung |
Tx-Fehleranzeige, Open-Collector-Ertrag, aktives „H“ |
1 |
| 3 |
Tx-Sperrung |
LVTTL gab ein, intern hochziehen, Tx sperrte auf „H“ |
2 |
| 4 |
MOD-DEF2 |
Input/Output mit 2 des Drahtes Daten der seriellen Schnittstelle (SDA) |
3 |
| 5 |
MOD-DEF1 |
Takteingang der seriellen Schnittstelle von 2 Draht (SCL) |
3 |
| 6 |
MOD-DEF0 |
Vorbildliches anwesendes Anzeichen |
3 |
| 7 |
Rate ausgewählt |
Keine Verbindung |
|
| 8 |
LOS |
Rx-Verlust des Signals, Open-Collector-Ertrag, aktives „H“ |
4 |
| 9 |
Drehen Sie sich |
Rx-Boden |
|
| 10 |
Drehen Sie sich |
Rx-Boden |
|
| 11 |
Drehen Sie sich |
Rx-Boden |
|
| 12 |
RD |
Gegenteil empfing Daten heraus |
5 |
| 13 |
RD+ |
Empfangene Daten heraus |
5 |
| 14 |
Drehen Sie sich |
Rx-Boden |
|
| 15 |
VccR |
Rx-Stromversorgung |
|
| 16 |
VccT |
Tx-Stromversorgung |
|
| 17 |
VeeT |
Tx-Boden |
|
| 18 |
TD+ |
Übertragen Sie Daten herein |
6 |
| 19 |
TD |
Gegenteil übertragen Daten herein |
6 |
| 20 |
VeeT |
Tx-Boden |
|
Anmerkungen:
1. Wenn hoch, zeigt dieser Ertrag eine Laser-Störung irgendeiner Art an. Tief zeigt Normalbetrieb an. Und sollte mit 4,7 hochgezogen werden – Widerstand 10KΩ auf dem Wirtsbrett.
2. TX-Sperrung ist ein Input, der benutzt wird, um den optischen Ertrag des Übermittlers zu schließen. Sie wird innerhalb des Moduls mit 4,7 – Widerstand 10KΩ hochgezogen. Seine Zustände sind:
Tief (0 – 0.8V): Übermittler auf (>0.8, < 2="">
Hoch (2.0V~Vcc+0.3V): Übermittler sperrte offenes: Übermittler gesperrt
3. Umb.-Def 0,1,2. Diese sind die Moduldefinitionsstifte. Sie sollten mit einem 4.7K hochgezogen werden – Widerstand 10KΩ auf dem Wirtsbrett. Ziehen Sie Spannung ist zwischen 2.0V~Vcc+0.3V hoch.
Umb.-Def 0 ist durch das Modul geerdet worden, um anzuzeigen, dass das Modul anwesend ist
Umb.-Def 1 ist die Uhrlinie der seriellen Zweidrahtschnittstelle für Serien-Identifikation
Umb.-Def 2 ist die Datenleitung der seriellen Zweidrahtschnittstelle für Serien-Identifikation
4. Wenn hoch, zeigt dieser Ertrag Verlust des Signals an (LOS). Tief zeigt Normalbetrieb an.
5. RD+/-: Diese sind die differenzialen Empfängerertrag. Sie sind Wechselstrom verbundene differenziale Linien 100Ω, die mit 100Ω (Differenzial) am Benutzer SERDES beendet werden sollten. Die Wechselstrom-Koppelung ist innerhalb des Moduls erfolgt und wird folglich nicht auf dem Wirtsbrett angefordert.
6. TD+/-: Diese sind der differenziale Übermittlerinput. Sie werden, differenziale Linien mit differenzialer Beendigung 100Ω innerhalb des Moduls Wechselstrom-verbunden. Die Wechselstrom-Koppelung ist innerhalb des Moduls erfolgt und wird folglich nicht auf dem Wirtsbrett angefordert.
Anwendungen
●Gigabit Ethernet
●Faser-Kanal
●Schalter, zum der Schnittstelle zu schalten
●Geschaltete Rückwandanwendungen
●Router-/Serverschnittstelle
●Andere optische Übertragungssysteme
