Arista kompatible 1000BASE LX SFP G 1310nm 10km DOM 1,25 LC SMF

Arista kompatible 1000BASE LX SFP G 1310nm 10km DOM 1,25 LC SMF

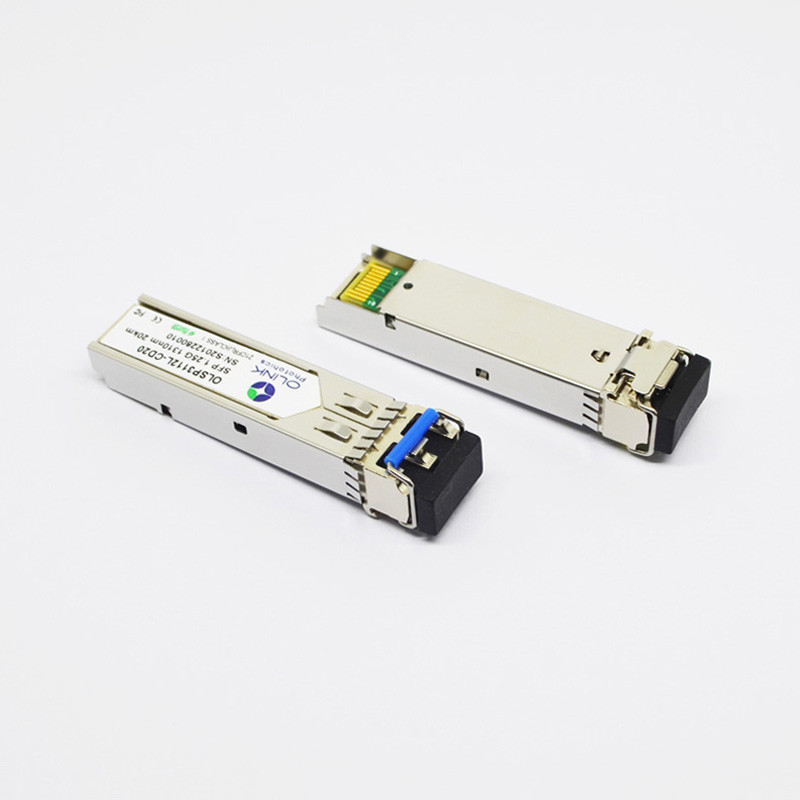

1000BASE-LX SFP 1310nm 10km optischer Arista Transceiver DOM LC SMF kompatibel

Produkt-Beschreibungen

Der 1000BASE-LX SFP 1310nm 10km optische Arista Transceiver DOM LC SMF, der kompatibel ist, trifft zu, um zu verdoppeln Daten-klassig von 1.25Gbps/1.0625Gbps und vom 10km Getriebeabstand mit SMF und von kompatiblem mit dem Arista. Der Transceiver besteht aus drei Abschnitten: ein FP-Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät.

Digital-Diagnosespezifikationen

Die OLSP3112L-C (ich) Transceivers D10 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.

Anmerkungen:

1. Wenn sie ºC temp.=0~70 laufen lässt, ist die Strecke min=-5, Max=+75

2. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser

3. Interne/Kalibrierung kompatibel.

Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Anmerkungen:

1. TD+ /Ar innerlich Wechselstrom verbunden mit differenzialer Beendigung 100Ω innerhalb des Moduls.

2. Tx-Störung und Rx LOS sind Open-Collector-Ertrag, die mit 4.7k zu den Widerständen 10kΩ auf dem Wirtsbrett hochgezogen werden sollten. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch.

3. RD+/- Ertrag sind innerlich Wechselstrom verbunden und sollten mit 100Ω (Differenzial) am Benutzer SERDES beendet werden.

Einrichtungs-Informationen
