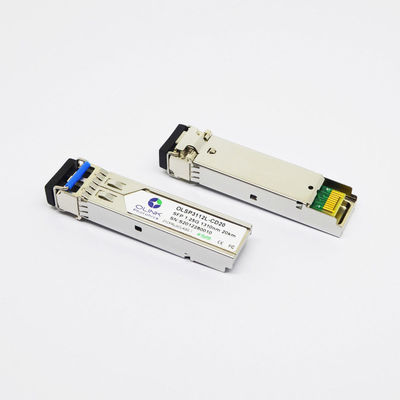

Kundengebundenes SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km optisches Modul DOM LC SMF
Produkt-Beschreibungen
1000BASE-LX/LH SFP 1310nm 20km optische Module Transceivers DOM LC SMF sind Hochleistung, die kosteneffektiven Module, die Daten-Verdoppelungklassiges von 1.25Gbps-/1.0625Gbps und 20km Getriebeabstand mit SMF stützen. Der Transceiver besteht aus drei Abschnitten: ein FP-Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht. Die Transceivers sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel. Für weitere Informationen beziehen Sie bitte sich auf SFP MSA.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1290 |
1310 |
1330 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-8 |
|
-4 |
dBm |
1 |
| Löschungs-Verhältnis |
ER |
9 |
|
|
DB |
1 |
| Effektivwertspektralbreite |
Δλ |
|
|
0,65 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Streuungsstrafe |
TDP |
|
|
3,9 |
DB |
|
| Ertrag-optisches Auge |
Konform mit IEEE802.3 z (Klasse 1 aser Sicherheit) |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
|
1310 |
|
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Überlastung |
PFLASTERN Sie |
-3 |
|
|
dBm |
3 |
| LOS erklären |
PA |
-35 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-24 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen an 1250Mb/s mit PRBS 2 223 – 1NRZ-Testseite.
2. Ungefiltert, gemessen mit einem PRBS223 – 1 Testseite @1.25Gbps
3. Gemessen an 1250Mb/s mit PRBS 223 – 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Digital-Diagnosespezifikationen
Die OLSP3112L-C (ich) Transceivers D20 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
| Parameter |
Symbol |
Einheiten |
Min. |
Maximum. |
Genauigkeit |
Anmerkung |
| Transceivertemperatur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Transceiverversorgungsspannung |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Übermittlerneigungsstrom |
DBias |
MA |
2 |
15 |
±10% |
2 |
| Übermittlerspitzenleistung |
DTx-Energie |
dBm |
-9 |
-3 |
±3dB |
|
| Durchschnittliche Eingangsleistung des Empfängers |
DRx-Energie |
dBm |
-25 |
0 |
±3dB |
|
Anmerkungen:
1. Wenn sie ºC temp.=0~70 laufen lässt, ist die Strecke min=-5, Max=+75
2. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
3. Interne/Kalibrierung kompatibel.
Produkt-Eigenschaften
●Stützt Bitgeschwindigkeiten 1.25Gbps/1.0625Gbps
●Duplex-LC-Verbindungsstück
●Heißer steckbarer SFP-Abdruck
●1310nm FP Laser-Übermittler und PIN-Fotodetektor
●Anwendbar für 20Km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 0="">
●Diagnosemonitor-Schnittstelle Digital
●Konform mit SFP MSA und SFF-8472
●niedrige EMS und ausgezeichneter ESD-Schutz
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70 Industriell: - °C 40 bis 85
Anwendungen
●Gigabit Ethernet
●Faser-Kanal
●Schalter, zum der Schnittstelle zu schalten
●Geschaltete Rückwandanwendungen
●Router-/Serverschnittstelle
●Andere optische Übertragungssysteme
