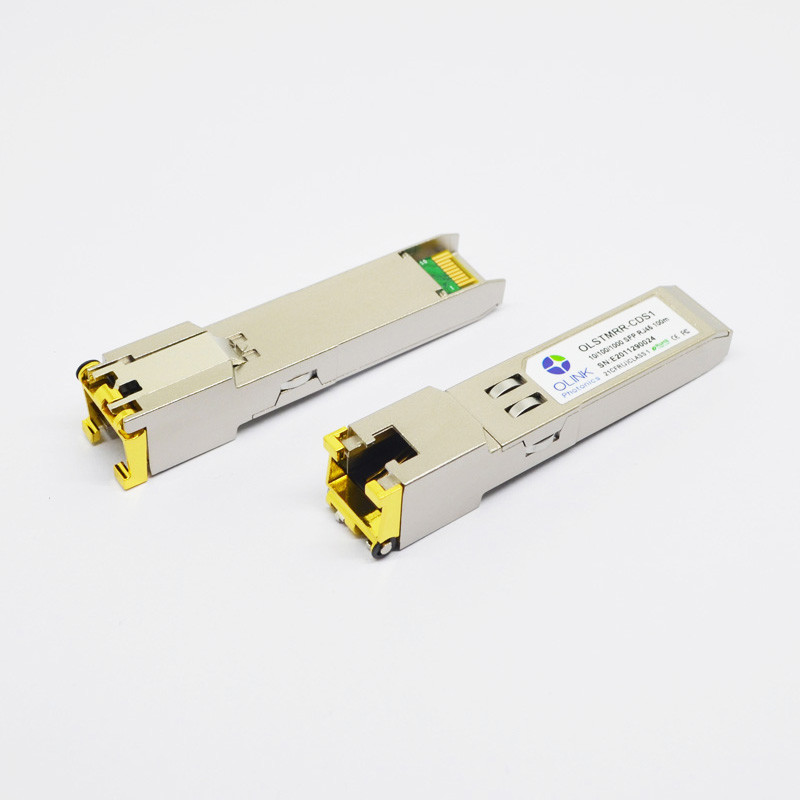

10/100/1000BASE-T SFP Kupfer RJ-45 100m fertigte optisches Transceiver-Modul besonders an
Langsame Signal-elektrische Schnittstelle (SPITZE (C) = 0 bis 70℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| SFP-Ertrag _Low |
Vol. |
0 |
|
0,5 |
V |
1 |
| SFP-Ertrag _High |
VOH |
Vcc - 0,5 |
|
Vcc+0.3 |
V |
1 |
| SFP Input_Low |
VIL |
0 |
|
0,8 |
V |
1 |
| SFP Input_High |
VIH |
2,0 |
|
Vcc+0.3 |
V |
1 |
Anmerkungen:
1. 4.7k zu 10k ziehen zum host_Vcc hoch, gemessen an der Wirtsseite des Verbindungsstücks
2. MOD_DEF (1) (SCL) und MOD_DEF (2) (SDA), sind offene Abfluss CMOS-Signale. MOD_DEF (1) und MOD_DEF (2) muss zum host_Vcc hochgezogen werden.
Elektrische Hochgeschwindigkeitsschnittstelle (SPITZE (C) = -0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Linie Frequecy |
FL |
|
125 |
|
MHZ |
2 |
| Tx-Ausgangsimpedanz |
Zout, tx |
|
100 |
|
Ω |
3 |
| Rx-Eingangsimpedanz |
Zin.rx |
|
100 |
|
Ω |
3 |
| Unsymmetrisches Dateneingabeschwingen |
Vin |
250 |
|
1200 |
Millivolt |
|
| Unsymmetrisches Datenausgabeschwingen |
Vout |
350 |
|
800 |
Millivolt |
|
| Aufstieg/Abfallzeit |
Tr/Tf |
|
175 |
|
ps |
4 |
| Tx-Eingangsimpedanz |
Zin, tx |
|
50 |
|
Ω |
|
| Rx-Ausgangsimpedanz |
Zout, rx |
|
50 |
|
Ω |
|
Anmerkungen:
1. Alle Hochgeschwindigkeitssignale werden innerlich Wechselstrom-verbunden.
2. 5-Schichten- Kodierung, pro IEEE 802,3
3. Differenzial, für alle Frequenzen zwischen Differenzial 1MHz und 125MHz.
4. 20%-80%
Produkt-Details
Das Modul stützt voll- Duplexdatenverbindungen 10/100/1000Mbps mit 5 waagerecht ausgerichteten Signalen der Impuls-Amplitudenmodulation (PAM). Alle vier Paare im Kabel werden mit Symbolrate an 250Mbps auf jedem Paar verwendet. Das Modul versieht Standardserien-Identifikations-Informationen, die mit SFP MSA konform sind, das mit Adresse von A0h über das Serien-CMOS EEPROM erreicht werden kann Protokoll 2wire. Körperliche IC kann über Serienbus 2wire an der Adresse ACh auch erreicht werden.
Produkt-Eigenschaften
●Bis zu den bidirektionalen Datenverbindungen 1.25Gb/s
●Kompaktes Verbindungsstück RJ-45
●Heißer steckbarer SFP-Abdruck
●Ethernet 1Gigabit über Kabel der Katze 5
●Anwendbar für 100m Abstandsgetriebe
●Leistungsaufnahme der geringen Energie, < 1="">
●Zugang zur Bitübertragungsschicht IC über 2-drahtigen Serienbus
●1000 BASE-T Operation in den Wirtssystemen mit SERDES-Schnittstelle
●10/100/1000Mbps konform in den Wirtssystemen mit SGMII-Schnittstelle
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70
Anwendungen
●Schalter, zum der Schnittstelle zu schalten
●Geschaltete Rückwandanwendungen
●Router-/Serverschnittstelle
●Andere optische Übertragungssysteme
