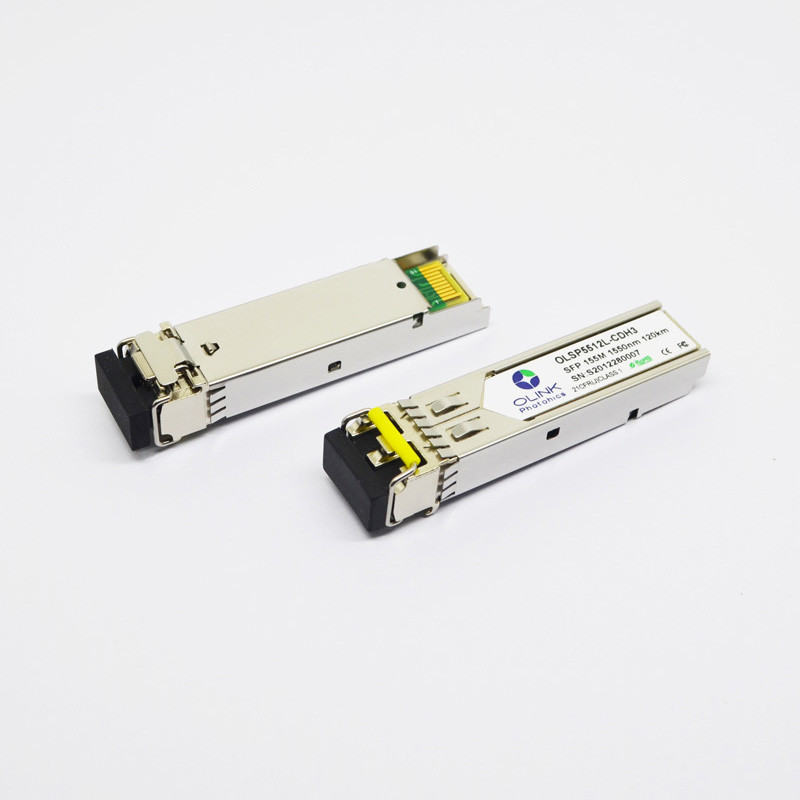

1000BASE-EZX SFP 1550nm 120km Faser DOM LC SMF Optik-SFP-Modul
Produkt-Scheinwerfer
* Bitgeschwindigkeiten der Unterstützungs 1.25Gbps/1.0625Gbps
* Duplex LC-Verbindungsstück
* heißer steckbarer SFP-Abdruck
* 1550nm DFB Laser-Übermittler und APD-Fotodetektor
* anwendbar für 120Km SMF Verbindung
* Leistungsaufnahme der geringen Energie, < 1="">
* Diagnosemonitor-Schnittstelle Digital
* konform mit SFP MSA und SFF-8472
* niedrige EMS und ausgezeichneter ESD-Schutz
* funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70
Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Differenziales Dateneingabeschwingen |
VIN, PP. |
300 |
|
1800 |
mVpp |
1 |
| Tx-Sperrung Input-hoch |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Tx-Sperrung Input-niedrig |
VIL |
0 |
|
0,8 |
V |
|
| Tx-Störung Ertrag-hoch |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Tx-Störung Ertrag-niedrig |
Vol. |
0 |
|
0,8 |
V |
2 |
| Eingegebener differenzialer Widerstand |
Rin |
|
100 |
|
Ω |
|
| Empfänger |
| Differenziales Datenausgabeschwingen |
Vout, pp. |
400 |
|
1000 |
mVpp |
3 |
| Rx LOS Ertrag-hoch |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Ertrag-niedrig |
VROL |
0 |
|
0,8 |
V |
2 |
Anmerkungen:
1. TD+ /Ar innerlich Wechselstrom verbunden mit differenzialer Beendigung 100Ω innerhalb des Moduls.
2. Tx-Störung und Rx LOS sind Open-Collector-Ertrag, die mit 4.7k zu den Widerständen 10kΩ auf dem Wirtsbrett hochgezogen werden sollten. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch.
3. RD+/- Ertrag sind innerlich Wechselstrom verbunden und sollten mit 100Ω (Differenzial) am Benutzer SERDES beendet werden.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1530 |
1550 |
1565 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
0 |
|
5 |
dBm |
1 |
| Löschungs-Verhältnis |
ER |
9 |
|
|
DB |
1 |
| Seitenmodus Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Ertrag-optisches Auge |
Konform mit IEEE802.3 z (Klasse 1 aser Sicherheit) |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
1260 |
|
1610 |
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN1 |
|
|
-32 |
dBm |
3 |
| Überlastung |
PFLASTERN Sie |
-7 |
|
|
dBm |
3 |
| LOS erklären |
PA |
-45 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-34 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen an 1.25Gb/s mit PRBS 2 223 – 1NRZ-Testseite.
2. Ungefiltert, gemessen mit einem PRBS223 – 1 Testseite @1.25Gbps
3. Gemessen an 1.25Gb/s mit PRBS 223 – 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Anwendungen
●Gigabit Ethernet
●Faser-Kanal
●Router-/Serverschnittstelle
●Andere optische Übertragungssysteme
