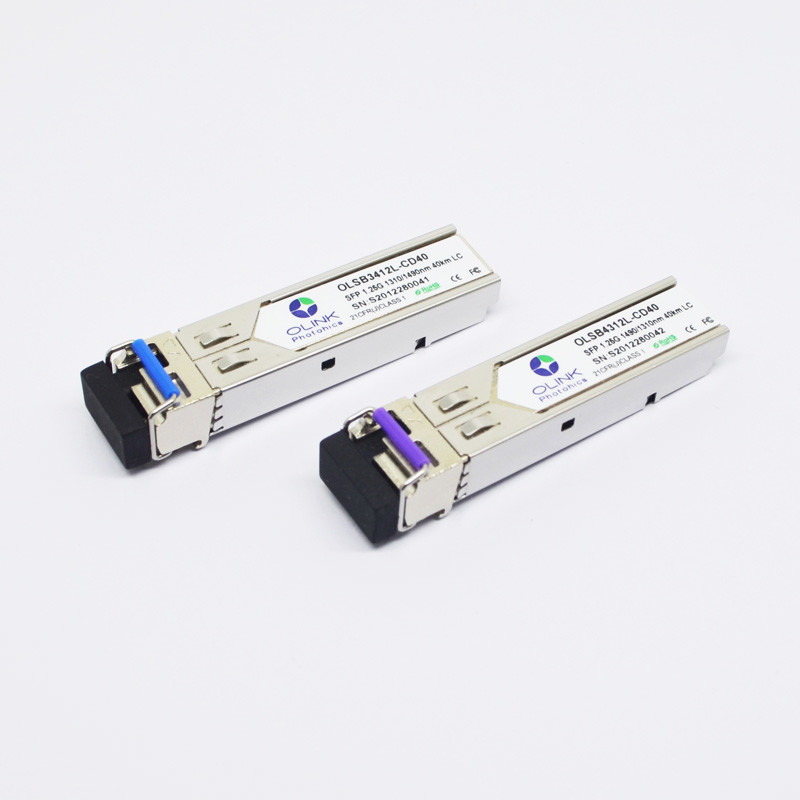

1000BASE-BX-D BiDi SFP 1490nm-TX/1310nm-RX 40km optischer Transceiver Cisco kompatibel
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1290 |
1310 |
1330 |
Nanometer |
|
| 1470 |
1490 |
1510 |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-5 |
|
0 |
dBm |
1 |
| Löschungs-Verhältnis |
ER |
9 |
|
|
DB |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Streuungsstrafe |
TDP |
|
|
3,9 |
DB |
|
| Ertrag-optisches Auge |
Konform mit IEEE802.3 z (Klasse 1 aser Sicherheit) |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
|
1490 |
|
Nanometer |
|
| |
1310 |
|
|
| Empfänger-Empfindlichkeit |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Überlastung |
PFLASTERN Sie |
-3 |
|
|
dBm |
3 |
| LOS erklären |
PA |
-35 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-25 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. gemessen bei 1250Mb/smitPRBS2223 – 1NRZ-Testseite.
2. ungefiltert, gemessen mit einem PRBS223 – 1 Testseite @1,25Gbps
3. gemessen bei 1250Mb/smitPRBS223 – 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Digital-Diagnosespezifikationen
Die Transceivers 12L-C (ich) OLSB 34(43) D40 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
|
Parameter
|
Symbol
|
Einheiten
|
Min.
|
Maximum.
|
Genauigkeit
|
Anmerkung
|
|
Transceivertemperatur
|
DTemp-E
|
ºC
|
-45
|
+90
|
±5ºC
|
1
|
|
Transceiverversorgungsspannung
|
DVoltage
|
V
|
2,8
|
4,0
|
±3%
|
|
|
Übermittlerneigungsstrom
|
DBias
|
MA
|
2
|
80
|
±10%
|
2
|
|
Übermittlerspitzenleistung
|
DTx-Energie
|
dBm
|
-6
|
+1
|
±3dB
|
|
|
Durchschnittliche Eingangsleistung des Empfängers
|
DRx-Energie
|
dBm
|
-23
|
0
|
±3dB
|
|
Anmerkungen:
1.When, das ºC temp.=0~70, die Strecke laufen lässt, ist min=-5, Max=+75
2. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
3. Interne/Kalibrierung kompatibel
Anwendungen
●Gigabit Ethernet
●Faser-Kanal
●Schalter, zum der Schnittstelle zu schalten
●Geschaltete Rückwandanwendungen
●Router-/Serverschnittstelle
●Andere Lichtleitstrecken
Wir stellen nicht nur die meisten bedeutender kompatibler Marken, wie Cisco, Wacholderbusch, Alcatel, Extrem, Brokat usw., aber, die Kundenbezogenheit auch zu stützen zur Verfügung.
