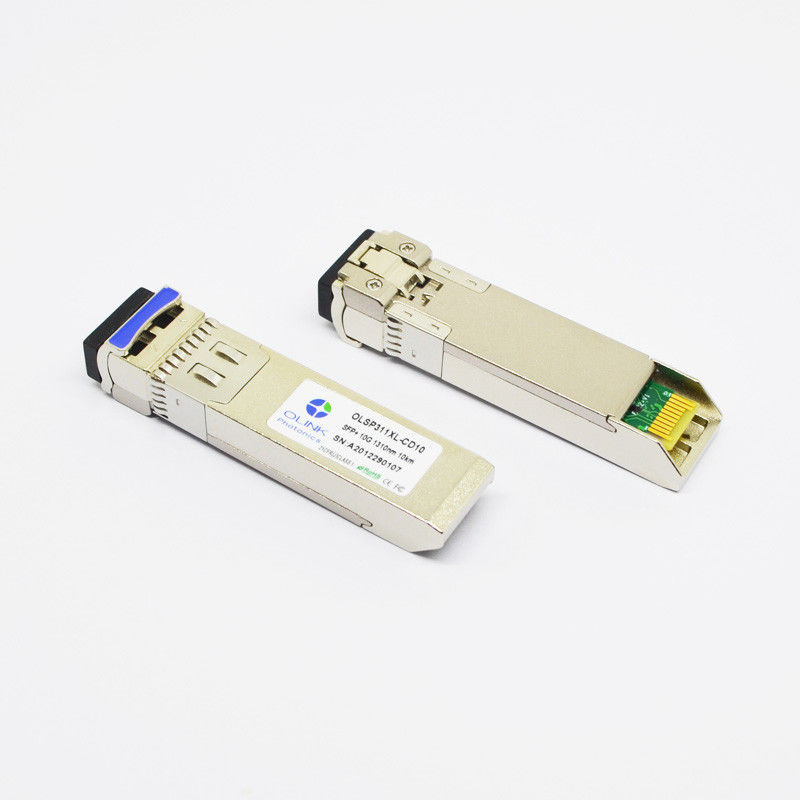

Transceiver Dell Compatible Soems FTTX 1310nm 10km SMF 10G SFP+ Lc LR
kompatibler Dell 10G LR Transceiver 10G SFP+ 1310nm 10km LC SMF
Beschreibungen
Dieser optische Transceiver bestimmt für Gebrauch in Verbindungen bis 10km des Ethernets 10-Gigabit über SingleMode Faser. Sie sind mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-LR/LW konform. Die Transceiverentwürfe werden für hohe Leistung und kosteneffektiv optimiert, um Kunden zur Verfügung zu stellen die besten Lösungen für Telekommunikation.
Allgemeine Betriebsmerkmale
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Datenrate |
|
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Versorgungs-Spannung |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Versorgung gegenwärtig |
Icc5 |
|
|
300 |
MA |
|
| Funktionierender Fall Temp. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
4,0 |
V |
|
| Lagertemperatur |
TS |
-40 |
85 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
0 |
85 |
% |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Differenziales Dateneingabeschwingen |
VINPP |
180 |
|
700 |
mVpp |
1 |
| Übertragen Sie Sperrungs-Spannung |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Übertragen Sie, Spannung zu ermöglichen |
VEN |
V |
|
Vee+0.8 |
| Eingegebener differenzialer Widerstand |
Rin |
|
100 |
|
Ω |
|
| Empfänger |
| Differenziales Datenausgabeschwingen |
Vout, pp. |
300 |
|
850 |
mVpp |
2 |
| Anstiegszeit und Abfallzeit |
Tr, Tf |
28 |
|
|
Ps |
3 |
| LOS erklärte |
VLOS_F |
VCC-0.8 |
|
Vcc |
V |
4 |
| LOS de-erklärte |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Anmerkung:
1. Angeschlossen direkt an TX-Dateneingabestifte. Wechselstrom-Koppelung von den Stiften in Laser-Fahrer IC.
2. In differenziale Beendigung 100Ω.
3. 20 – 80%. Gemessen mit Modul-Befolgungs-Test-Brett und OMA-Testseite. Gebrauch von Reihenfolge vier 1's und vier 0's im PRBS 9 ist eine annehmbare Alternative.
4. LOS ist ein Open-Collector-Ertrag. Mit 4.7kΩ hochgezogen werden – 10kΩ auf dem Wirt sollte Brett. Normalbetrieb ist Logik 0; Verlust des Signals ist Logik 1.
Eigenschaften
●Stützt Bitgeschwindigkeiten 11.3Gb/s
●Duplex-LC-Verbindungsstück
●Heißer steckbarer SFP+-Abdruck
●Ungekühlter Übermittler 1310nm DFB, PIN-Fotodetektor
●Anwendbar für 10km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 1W="">
●Diagnosemonitor-Schnittstelle Digital
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70
Anwendungen
●10GBASE-LR/LW an 10.3125Gbps
●Andere Lichtleitstrecken
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1290 |
1310 |
1330 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-6 |
|
0 |
dBm |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Löschungs-Verhältnis |
ER |
4 |
4,5 |
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Streuungsstrafe |
TDP |
|
|
3,2 |
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
|
1270 |
|
1600 |
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Überlastung |
PFLASTERN Sie |
|
|
0,5 |
dBm |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-18 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen an den BRUSTBEEREN weniger als 1E-12, zurück zu Rückseite. Das Maßmuster ist PRBS 231-1 mit schlechtestem ER=4.5@ 10.3125Gb/s.
