Sr Optik-10gbe Dell 850nm 300m SFP+ in mehreren Betriebsarten 407 BBOU kompatibel

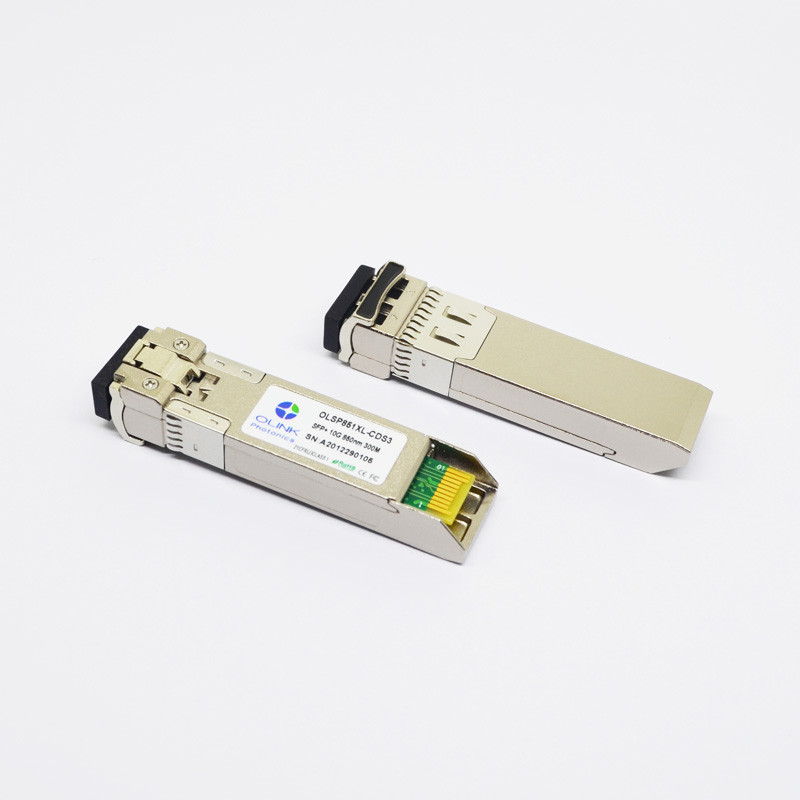

SR Dells 407-BBOU kompatibles 10GB SFP+ Transceiver-Modul (MMF, 850nm, 300m, LC, DDM)
Dieses SR-Modul 10GbE SFP+ ist für Gebrauch mit Dell-Vernetzungssystemen passend und ist mit echter Teilnummer 407-BBOU gleichwertig. Es stützt Daten-klassiges von 10.3125Gbps (10GBASE-SR) oder von 9.953Gbps (10GBASE-SW) und stellt Faserzusammenhang bis 300 m über Kabel OM3 bereit. Das Modul wird programmiert und geprüft, um das Bearbeiten mit Dell von 10-Gigabit-Schaltern, von Servern und von anderen Plattformen sicherzustellen.
Produkt-Eigenschaften
●Unterstützungen bis zu den Bitgeschwindigkeiten 11.3Gb/s
●Duplex-LC-Verbindungsstück
●Heißer steckbarer SFP+-Abdruck
●Übermittler 850nm VCSEL, PIN-Fotodetektor
●Bis 300m auf 50/125um MMF (2000MHZ.KM)
●Leistungsaufnahme der geringen Energie, < 1W="">
●Diagnosemonitor-Schnittstelle Digital
●Optische Schnittstelle konform zu IEEE 802.3ae
●Elektrische Schnittstelle konform zu SFF-8431
●Funktionierende Gehäusetemperatur:
Commerical: 0~70°C
Industriell: - °C 40 bis 85
Optische Eigenschaften (SPITZEN (C) = ℃0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
840 |
850 |
860 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-6 |
|
-1 |
dBm |
1 |
| Löschungs-Verhältnis |
ER |
4 |
4,5 |
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Streuungsstrafe |
TDP |
|
|
3,9 |
DB |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
|
840 |
850 |
860 |
Nanometer |
|
| Empfänger-Empfindlichkeit (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Überlastung |
PFLASTERN Sie |
|
|
0,5 |
dBm |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-12 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen an 10.3125b/s mit PRBS 231 – 1 NRZ-Testseite.
2.20%~80%
3.Under der ER schlechtestes case=4.5@ 10,3125 Gb/s mit PRBS 231 - 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Digital-Diagnosespezifikationen
Die OLSP851XL-C (ich) Transceivers DS3 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
| Parameter |
Symbol |
Einheiten |
Min. |
Maximum. |
Genauigkeit |
Anmerkung |
| Transceivertemperatur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Transceiverversorgungsspannung |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Übermittlerneigungsstrom |
DBias |
MA |
0 |
80 |
±10% |
2 |
| Übermittlerspitzenleistung |
DTx-Energie |
dBm |
-8 |
+1 |
±2dB |
|
| Durchschnittliche Eingangsleistung des Empfängers |
DRx-Energie |
dBm |
-13 |
0 |
±2dB |
|
Anmerkungen:
1. Innerlich gemessen
2. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
Kompatibilität
Olinkcoms kompatibler 10GBASE-SR SFP+ Transceiver Dells kann mit der untengenannten Dell-Ausrüstung bearbeitet werden.
Dell Networking N1524, N1524P, N1548, N1548P, N2024, N2024P, N2048, N2048P, N3024, N3024F, N3024P, N3048, N3048P, N4032, N4032F, N4064, N4064F,
S3124, S3124F, S3124P, S3148, S3148P, X4012
Dell PowerEdge T130, T330, T430, T630
Vernetzung N2128PX-ON, N3024EF-ON, N3024EP-ON, N3024ET-ON, N3048EP-ON, N3048ET-ON, N3132PX-ON, X1052, X1052P Dells EMC
Dell EMC PowerEdge R440, R540, R640, R740, T440, T640
