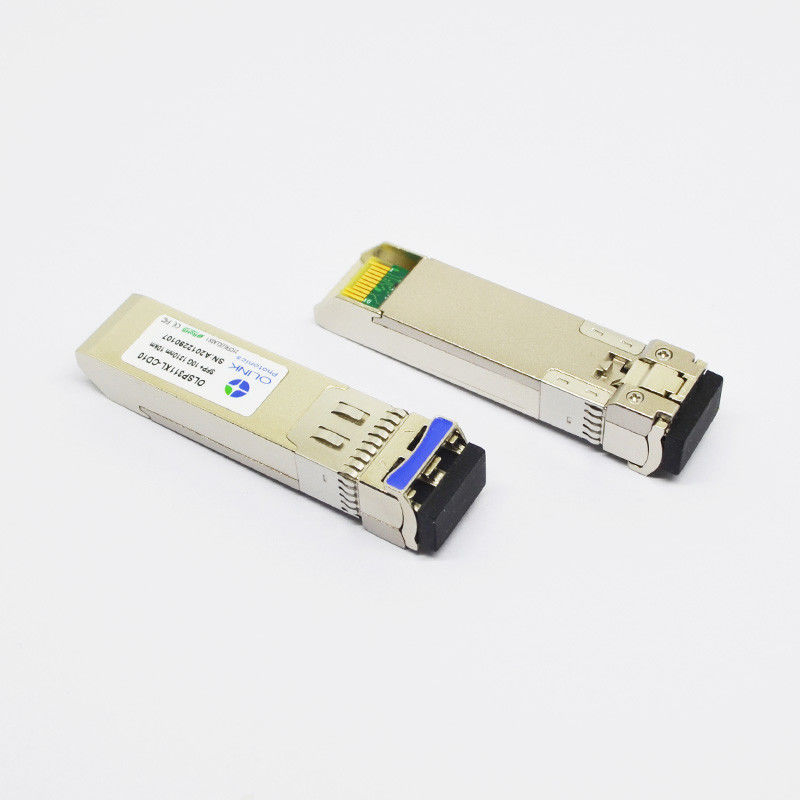

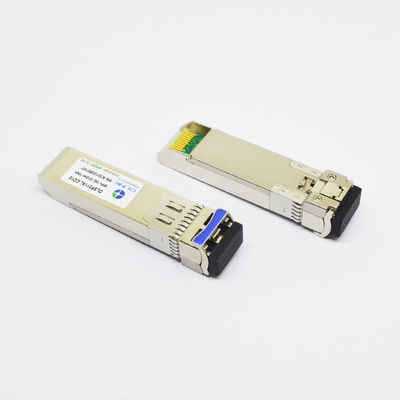

Kompatibler Transceiver des Arista-SFP-10G-ER40 der Netz-10G SFP+ 1310nm 40km
Beschreibungen
Sind kompatibler Transceiver der Netze 10G SFP+ 1310nm 40km des Arista-SFP-10G-ER40 für Gebrauch in Verbindungen bis 40km des Ethernets 10G bestimmt. Sie sind mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-ER/EW konform.
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
4,0 |
V |
|
| Lagertemperatur |
TS |
-40 |
85 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
0 |
85 |
% |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Allgemeine Betriebsmerkmale
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Datenrate |
Dr |
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Versorgungs-Spannung |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Versorgung gegenwärtig |
Icc5 |
|
|
400 |
MA |
|
| Funktionierender Fall Temp. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Eigenschaften
●Stützt 9,95 zu den Bitgeschwindigkeiten 11.3Gb/s
●Heißer steckbarer SFP+-Abdruck
●Ungekühlter Übermittler 1310nm DFB, PIN-Fotodetektor
●Leistungsaufnahme der geringen Energie, < 1="">
●Diagnosemonitor-Schnittstelle Digital
●Optische Schnittstelle konform zu IEEE 802.3ae 10GBASE-ER
●Elektrische Schnittstelle konform zu SFF-8431, SFF-8432
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70
Anwendungen
●10GBASE-ER/EW an 10.3125Gbps
●OTN G.709 OTU1e/2/2e
●4x-, 8x- und 10x-10G Faser-Kanal
●Andere Lichtleitstrecken
Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Differenziales Dateneingabeschwingen |
VINPP |
120 |
|
1200 |
mVpp |
1 |
| Übertragen Sie Sperrungs-Spannung |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Übertragen Sie, Spannung zu ermöglichen |
VEN |
0 |
|
0,8 |
| Eingegebener differenzialer Widerstand |
Rin |
|
100 |
|
Ω |
|
| Empfänger |
| Differenziales Datenausgabeschwingen |
Vout, pp. |
350 |
|
700 |
mVpp |
2 |
| Anstiegszeit und Abfallzeit |
Tr, Tf |
28 |
|
|
Ps |
3 |
| LOS erklärte |
VLOS_F |
VCC-0.8 |
|
Vcc |
V |
4 |
| LOS de-erklärte |
VLOS_N |
0 |
|
0,8 |
V |
4 |
Anmerkung:
1. Angeschlossen direkt an TX-Dateneingabestifte. Wechselstrom-Koppelung von den Stiften in Laser-Fahrer IC.
2. In differenziale Beendigung 100Ω.
3. 20 – 80%. Gemessen mit Modul-Befolgungs-Test-Brett und OMA-Testseite. Gebrauch von Reihenfolge vier 1's und vier 0's im PRBS 9 ist eine annehmbare Alternative.
4. LOS ist ein Open-Collector-Ertrag. Mit 4.7kΩ hochgezogen werden – 10kΩ auf dem Wirt sollte Brett. Normalbetrieb ist Logik 0; Verlust des Signals ist Logik 1.
