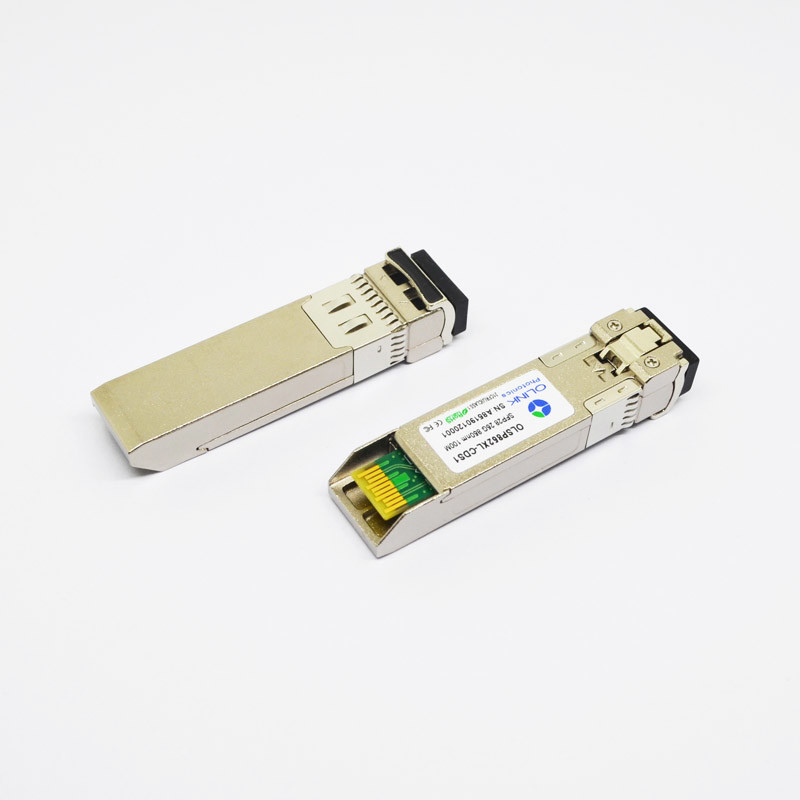

Brokat kompatible SR 25G SFP28 Faser Transceiver-100m in mehreren Betriebsarten

kompatibler Transceiver 25G SFP28 850nm 100m LC MMF Brokat-SFP28-SR

Beschreibungen

Der kompatible Transceiver Brokats SFP28-SR 25G SFP28 850nm 100m LC MMF ist für Gebrauch in Daten 25Gb/s rateover Mehrmodenfaser für Verbindungslänge 100m bestimmt.

Die Transceiverentwürfe werden für hohe Leistung und kosteneffektiv optimiert, um Kunden zur Verfügung zu stellen die besten Lösungen für einbahnige Lichtleitstrecken 25Gb/s.

Absolute Maximalleistungen

Parameter	Symbol	Min.	Maximum.	Einheit	Anmerkung
Versorgungs-Spannung	Vcc	-0,5	4,0	V
Lagertemperatur	TS	-40	85	°C
Relative Luftfeuchtigkeit	Relative Feuchtigkeit	0	85	%

Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.

Allgemeine Betriebsmerkmale

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Datenrate			25,78		Gb/s
Versorgungs-Spannung	Vcc	3,13	3,3	3,47	V
Versorgung gegenwärtig	Icc			300	MA
Funktionierender Fall Temp.	Tc	0		70	°C

Elektrische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)

Parameter			Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Übermittler
Differenziales Dateneingabeschwingen			VINPP	120		800	mVpp	1
Tx-Sperrungsinput		H	TDH	2,0		Vcc+0.3	V
Tx-Sperrungsinput		L	TDL	0		0,8	V
Tx-Störungsertrag		H	TFH	2,0		Vcc+0.3	V	2
Tx-Störungsertrag		L	TFL	0		0,8	V	2
Eingegebener differenzialer Widerstand			Rin		100		Ω
Empfänger
Differenziales Datenausgabeschwingen			Vout, pp.	340	650	800	mVpp	3
Rx Los gab aus	H		VOH	2,0		Vcc+0.3	V	2
Rx Los gab aus	L		Vol.	0		0,8	V	2

Anmerkung:

1. TD+ /Ar innerlich Wechselstrom verbunden mit differenzialer Beendigung 100Ω innerhalb des Moduls.

2. Tx-Störung und Rx LOS sind Open-Collector-Ertrag, die mit 4.7k zu den Widerständen 10kΩ auf dem Wirtsbrett hochgezogen werden sollten. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch.

3. RD+/- Ertrag sind innerlich Wechselstrom verbunden und sollten mit 100Ω (Differenzial) am Benutzer SERDES beendet werden.

Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Übermittler
Funktionierende Wellenlänge	λ	840	850	860	Nanometer
Allee. Ausgangsleistungs (ermöglicht)	PFLASTERN Sie	-8,2		2,4	dBm
Seiten-Modus-Unterdrückungs-Verhältnis	SMSR	30			DB
Löschungs-Verhältnis	ER	2			DB
Effektivwertspektralbreite (- 20dB)	Δλ			1	Nanometer
Relative Intensitäts-Geräusche	RIN			-130	dB/Hz
Empfänger
Funktionierende Wellenlänge		840	850	860	Nanometer
Betonte Empfänger-Empfindlichkeit (OMA)	RsenS			-5,2	dBm
Durchschnittliche Empfänger-Energie	Pimax	-10,3		3	dBm	1
LOS erklären	PA	-30			dBm
LOS De-erklären	PD			-12	dBm
Los-Hysterese	PD-PA	0,5		5	DB

Anmerkungen:

1. Gemessen an den BRUSTBEEREN weniger als 5E-5, zurück zu Rückseite. Das Maßmuster ist PRBS 231^-1 mit schlechtestem ER=4.5@ 25.78Gb/s.

Größe und Tag:

Herkunftsort:	Shenzhen China
Markenname:	OLKOPTO
Zertifizierung:	RoHS FCC CE GS UL FDA etc
Modellnummer:	OLSP852XL-CDS1

Min Bestellmenge:	1PC
Verpackung Informationen:	Einzelnes Paket oder 10pcs/pallet oder 20pcs/pallet
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	80-120k pro Monat

Kompatibilität:	Brokat	Form-Faktor:	SFP28
Abstand:	100m	Verbindungsstück:	LC
Wellenlänge:	850nm	DDM/DOM:	Gestützt
TX-Energie:	-5~2.4dBm	Temperatur:	°C 0~70
Markieren:	SR 25G SFP28 Transceiver , Transceiver 25Gb SFP28 , SR 25G SFP28
