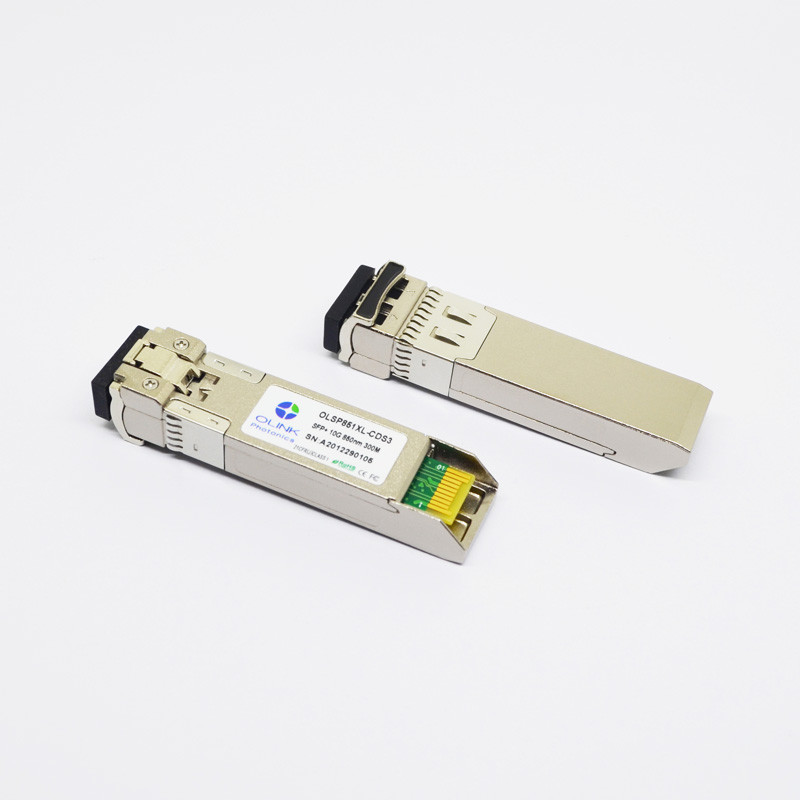

Multimodefaser-Modul SR 850nm 300m Alcatel kompatibles SFP+ 10G
Kompatibler SFP+ 10GBase-SR 850nm 300m Millimeter Transceiver Alcatel
Das SFP+ 10GBase-SR ist ein Transceiver des SR 10G multi-klassiger SFP+ in mehreren Betriebsarten unter Verwendung der Wellenlänge 850nm und des Erreichens von bis 300m Abstand auf Faser 50/125um. Sie können für Netze des Ethernets 10G, SONETs oder HAVW benutzt werden.
Produkt-Eigenschaften
Der SR-Standard wird für Kurzstreckenfaserverbindungen verwendet und größtenteils inbuilding, gleichgültig wo Faser OM3 in mehreren Betriebsarten, ist verfügbar. Die Transceivers folgen den Industriestandards der SFP-Multi-Quellvereinbarung (MSA) und des SFF-8472 und direkt machen sie austauschbar mit jedem möglichem Vernetzungsgerät nach Industriestandards.
Optische Eigenschaften (SPITZEN (C) = ℃0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
840 |
850 |
860 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-6 |
|
-1 |
dBm |
1 |
| Löschungs-Verhältnis |
ER |
4 |
4,5 |
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
2 |
| Streuungsstrafe |
TDP |
|
|
3,9 |
DB |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
|
840 |
850 |
860 |
Nanometer |
|
| Empfänger-Empfindlichkeit (ER=4.5) |
PSEN1 |
|
|
-11,1 |
dBm |
3 |
| Überlastung |
PFLASTERN Sie |
|
|
0,5 |
dBm |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-12 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen an 10.3125b/s mit PRBS 231 – 1 NRZ-Testseite.
2.20%~80%
3.Under der ER schlechtestes case=4.5@ 10,3125 Gb/s mit PRBS 231 - 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Digital-Diagnosespezifikationen
| Parameter |
Symbol |
Einheiten |
Min. |
Maximum. |
Genauigkeit |
Anmerkung |
| Transceivertemperatur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Transceiverversorgungsspannung |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Übermittlerneigungsstrom |
DBias |
MA |
0 |
80 |
±10% |
2 |
| Übermittlerspitzenleistung |
DTx-Energie |
dBm |
-8 |
+1 |
±2dB |
|
| Durchschnittliche Eingangsleistung des Empfängers |
DRx-Energie |
dBm |
-13 |
0 |
±2dB |
|
Anmerkungen:
1. Innerlich gemessen
2. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
Produkt-Beschreibungen
Olinkcoms OLSP851XL-C (ich) DS3 ist ein erhöhtes steckbares (SFP+) Transceivermodul des kleinen Form-Faktors mit maximaler Datentransferrate von 10 Gbps bis 300m über Multimodefaserkabel. Es wird in den kompatiblen Netzgeräten mit SFP-Schlitz verwendet. Das SFPs sind die Multi-Quellvereinbarung (MSA) konform und zu Soem-Spezifikationen aufgebaut.
Anwendungen
●10G Base-SR/SW an 10.3125G
●Kanal der Faser-10G
●SONET, HAVW-Netze
