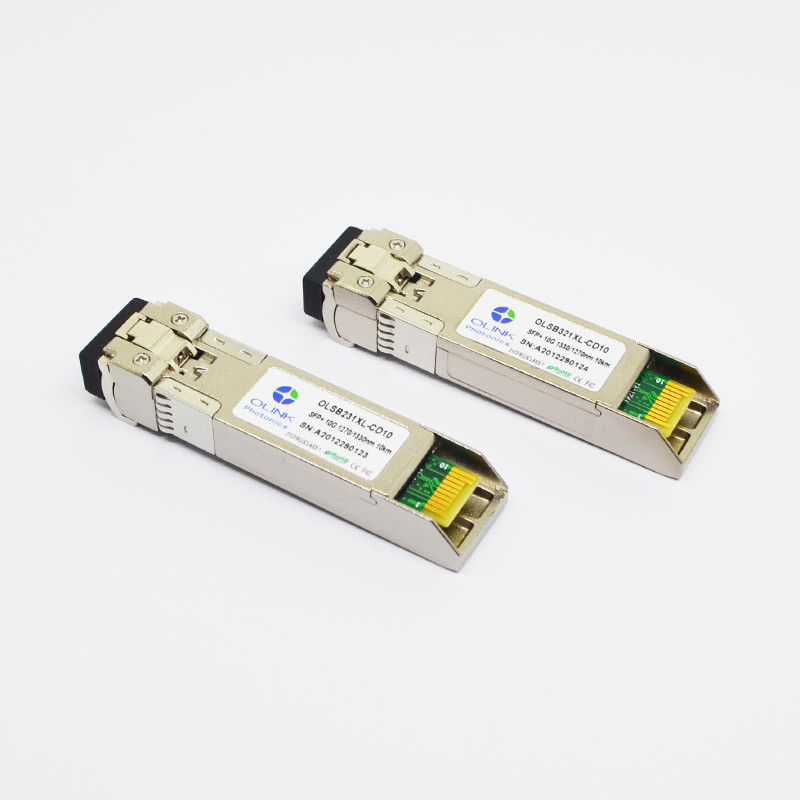

Faser-Transceiver DOM LC BiDi 1270nm TX 1330nm RX 10km 10G SFP+ Monomode-
Netgear SFP+10G-BXU kompatible BiDi 1270nm-TX/1330nm-RX 10km DOM LC SMF
Produkt-Eigenschaften
●Stützt 9,95 zu den Bitgeschwindigkeiten 11.3Gb/s
●Simplex-LC-Verbindungsstück
●Heißer steckbarer SFP+-Abdruck
●Ungekühlter Übermittler 1270nm DFB, Fotodetektor PIN-1330nm
●Ungekühlter Übermittler 1330nm DFB, Fotodetektor PIN-1270nm
●Anwendbar für 10km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 1="">
●Diagnosemonitor-Schnittstelle Digital
●Optische Schnittstelle konform zu IEEE 802.3ae 10GBASE-LR
●Elektrische Schnittstelle konform zu SFF-8431
●Funktionierende Gehäusetemperatur:
Commerical: °C 0 bis 70 industriell: - °C 40 bis 85
Anwendungen
●10GBASE-LR an 10.3125Gbps
●10GBASE-LW an 9.953Gbps
●Andere Lichtleitstrecke
Produkt-Beschreibungen
Olinkcoms OLSBxx1XL-C (ich) Monomode--Transceiver Reihe D10 ist kleiner Formfaktor, den steckbares Modul für optische Datenaustausche wie 10GBASE-LR/LW durch IEEE 802.3ae definierte. Er ist mit dem Verbindungsstück SFP+ 20 Stift, zum der heißen Steckerfähigkeit zu erlauben. Das Modul OLSBxx1XL-CD10 ist für Einmodenfaser bestimmt und funktioniert an einer nominalen Wellenlänge von 1270nm oder von 1330nm; Der Übermittlerabschnitt benutzt einen mehrfachen Quantentopf DFB, der Laser der Klasse 1 ist, der entsprechend internationalem Empfänger der Sicherheitsnorm IEC-60825.The konform ist, den, Abschnitt einen integrierten InGaAs-Detektorvorverstärker (IDP) anbrachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC benutzt. Die Transceiverentwürfe werden für Hoch durchführen - ance und kosteneffektives, um Kunden zur Verfügung zu stellen die besten Lösungen für Telekommunikation optimiert.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1250 |
1270 |
1290 |
Nanometer |
|
| 1310 |
1330 |
1350 |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-6 |
|
0 |
dBm |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Löschungs-Verhältnis |
ER |
4 |
4,5 |
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Streuungsstrafe |
TDP |
|
|
3,2 |
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
|
1330 |
|
Nanometer |
|
| |
1270 |
|
|
| Empfänger-Empfindlichkeit (ER=4.5) |
PSEN1 |
|
|
-12,6 |
dBm |
2 |
| Empfänger-Empfindlichkeit (ER=6) |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Durchschnitt empfangen Energie |
PFLASTERN Sie |
|
|
0,5 |
dBm |
|
| Empfänger-Reflexionsvermögen |
Rrx |
|
|
-12 |
DB |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-17 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen mit schlechtestem ER; BER-12<10>; 231 – 1 PRBS.
Weitere Einzelheiten:
a. Dieses Einzelteil außer 100% Unterstützungs-Rumpfstation, auch kompatibel mit Wacholderbusch, Cisco, D-Verbindung, Ciena, MikroTik-ect.
b. Garantie: 3years
c. wir haben ein sehr Berufsteam von technischem, können immer online sein, Ihnen die besseren Lösungen zu geben, die auf Ihren Problemen basieren.
