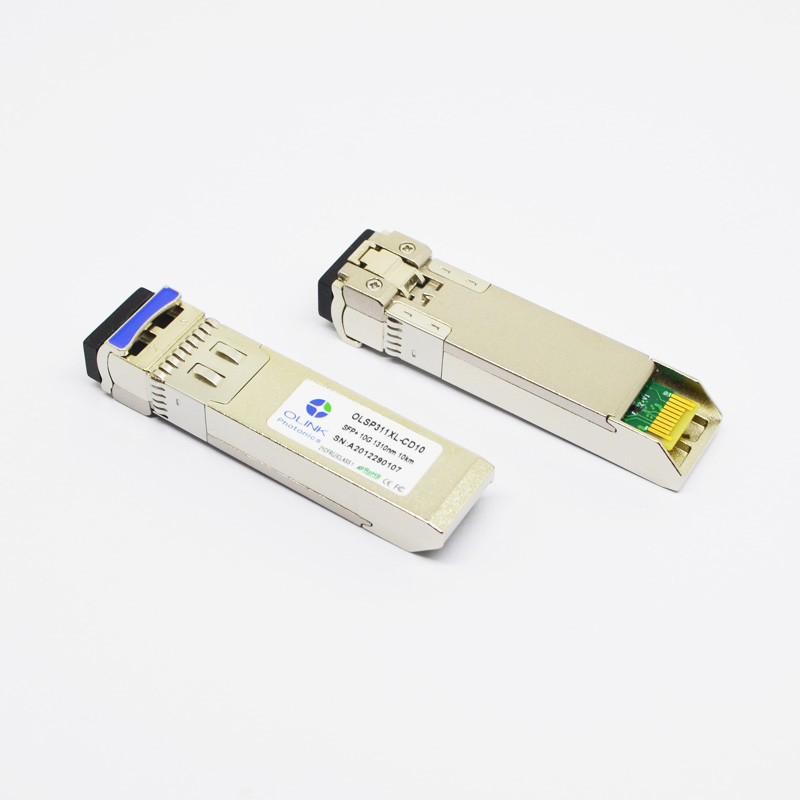

10GBASE-LR 10G SFP+ optisches Monomode- Transceiver-1310nm 10km
Kompatibler 10GBASE-LR SFP+ 1310nm 10km Transceiver Intels E10GSFPLR
Dieses Modul 10GbE SFP+ LR ist für Gebrauch mit Intel-Vernetzungssystemen passend. Es stützt Daten-klassiges von 10.3125Gbps (10GBASE-LR) oder von 9.953Gbps (10GBASE-LW) und stellt Faserzusammenhang bis 10km auf Einmodenfaser bereit. Das Modul wird programmiert und geprüft, um das Bearbeiten mit Intel von 10-Gigabit-Schaltern, von Servern und von anderen Plattformen sicherzustellen.
Produkt-Eigenschaften
●optische serienmäßigschnittstelle 10Gb/s
●Duplex-LC-Verbindungsstück
●Heißer steckbarer SFP+-Abdruck
●Konform mit SFP+MSA
●Ungekühlter Übermittler 1310nm DFB, PIN-Fotodetektor
●Anwendbar für 10km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 1W="">
●Diagnosemonitor-Schnittstelle Digital
Allgemeine Betriebsmerkmale
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Datenrate |
|
9,953 |
10,3125 |
11,3 |
Gb/s |
|
| Versorgungs-Spannung |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Versorgung gegenwärtig |
Icc5 |
|
|
300 |
MA |
|
| Funktionierender Fall Temp. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1260 |
1310 |
1355 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-6 |
|
0 |
dBm |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Löschungs-Verhältnis |
ER |
4 |
4,5 |
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Streuungsstrafe |
TDP |
|
|
3,2 |
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
|
1270 |
|
1600 |
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Überlastung |
PFLASTERN Sie |
|
|
0,5 |
dBm |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-18 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. sind Zahlen der durchschnittlichen Energie nur, pro IEEE 802.3ae informativ.
2. Gemessen an den BRUSTBEEREN weniger als 1E-12, zurück zu Rückseite. Das Maßmuster ist PRBS 231-1 mit schlechtestem ER=4.5@ 10.3125Gb/s.
Anwendungen
●Ethernet 10GBASE-LR/10GBASE-LW
●Kanal der Faser-10G
●Schalter und Router 10G Data Center
●Karten der Netzwerkschnittstelle 10G und Faser-Medien-Konverter
●LTE-Systeme
●Andere Lichtleitstrecken
Das OLSP311XL-CD10 ist ein Laser-Produkt der Klasse 1. Es stimmt völlig mit der Inanspruchnahme- mehrerer quellenvereinbarung überein (MSA) die ihm ermöglicht, in allen MSA-Hebebühnen zu arbeiten. OLSP311XL-CD10 muss innerhalb der spezifizierten Temperatur- und Spannungsgrenzen bearbeitet werden. Die optischen Häfen des Moduls werden mit einem Optikstecker oder mit einem Staubstecker beendet.
