Kompatibler 10G SFP+ optischer Transceiver 10GBASE-LR Mellanox für SONET

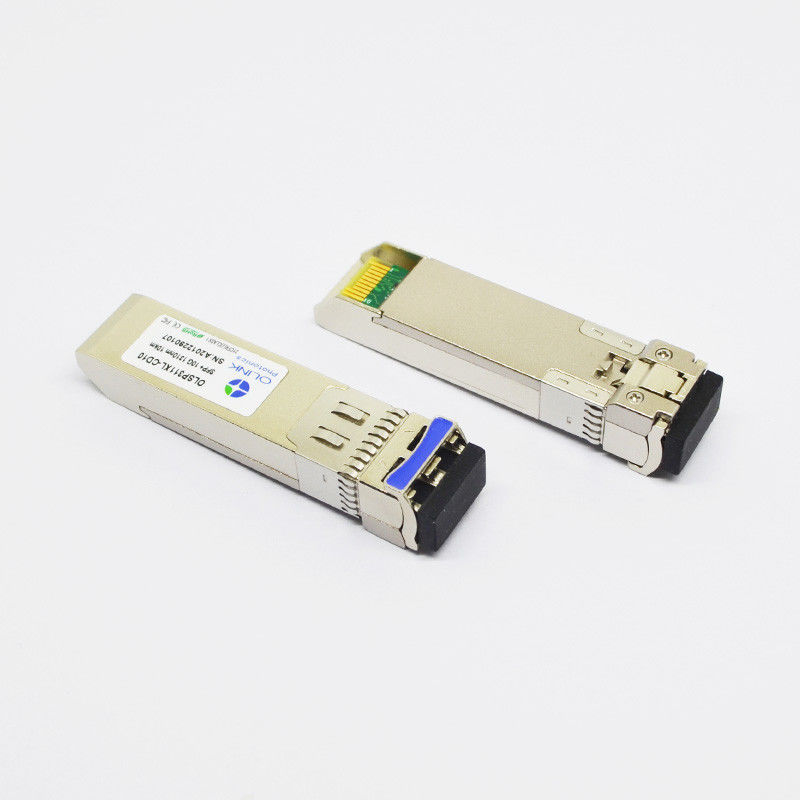

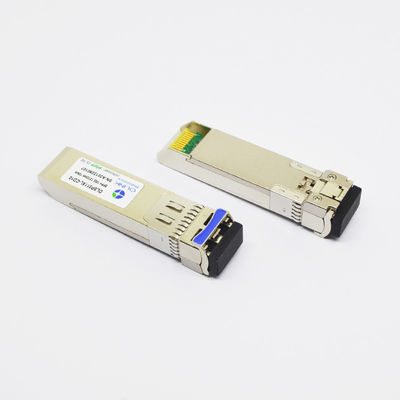

Kompatibles 10GBASE-LR SFP+ Transceiver-Modul Mellanox MFM1T02A-LR
Produkt-Eigenschaften
Das SFP+ 10GBASE-LR ist ein Transceiver Monomode- SFP+ 10G LR unter Verwendung der Wellenlänge 1310nm und des Erreichens von bis 10km Abstand. Sie können für Netze des Ethernets 10G, SONETs oder HAVW benutzt werden. Die Transceivers folgen den Industriestandards der SFP-Multi-Quellvereinbarung (MSA) und des SFF-8472 und direkt machen sie austauschbar mit jedem möglichem Vernetzungsgerät nach Industriestandards.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1260 |
1310 |
1355 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-6 |
|
0 |
dBm |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Löschungs-Verhältnis |
ER |
4 |
4,5 |
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Streuungsstrafe |
TDP |
|
|
3,2 |
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
|
1270 |
|
1600 |
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Überlastung |
PFLASTERN Sie |
|
|
0,5 |
dBm |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-18 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen an den BRUSTBEEREN weniger als 1E-12, zurück zu Rückseite. Das Maßmuster ist PRBS 231-1 mit schlechtestem ER=4.5@ 10.3125Gb/s.
Digital-Diagnosespezifikationen
Die OLSP311XL-C (ich) Transceivers D10 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
| Parameter |
Symbol |
Einheiten |
Min. |
Maximum. |
Genauigkeit |
Anmerkung |
| Transceivertemperatur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Transceiverversorgungsspannung |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Übermittlerneigungsstrom |
DBias |
MA |
2 |
80 |
±10% |
3 |
| Übermittlerspitzenleistung |
DTx-Energie |
dBm |
-8 |
+2 |
±2dB |
|
| Durchschnittliche Eingangsleistung des Empfängers |
DRx-Energie |
dBm |
-16 |
0 |
±2dB |
|
Anmerkungen:
1. Wenn sie ºC temp.=0~70 laufen lässt, ist die Strecke min=-5, Max=+75
2. Innerlich gemessen
3. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
Produkt-Beschreibungen
Olinkcoms OLSP311XL-CD10 ist ein erhöhtes steckbares (SFP+) Transceivermodul des kleinen Form-Faktors mit maximaler Datentransferrate von 10 Gbps bis 10km über singlemode LWL - Kabel. Es wird in den kompatiblen Netzgeräten mit SFP-Schlitz verwendet. Das SFPs sind die Multi-Quellvereinbarung (MSA) konform und zu Soem-Spezifikationen aufgebaut.
Anwendungen
●Ethernet 10GBASE-LR/10GBASE-LW
●Kanal der Faser-10G
●SONET, HAVW-Netze
FAQ
1. Wie über die Garantie?
Alle unsere Produkte sind 3 Jahre Garantie (die Rückkehr und der Änderungsdienst innerhalb 1-jährigen, Reparatur innerhalb 2 Jahre)
2. Was ist Ihre Lieferbedingungen?
EXW, UHRKETTE, DAP… ist, Sie kann mit uns für weitere Einzelheiten in Verbindung treten verfügbar
