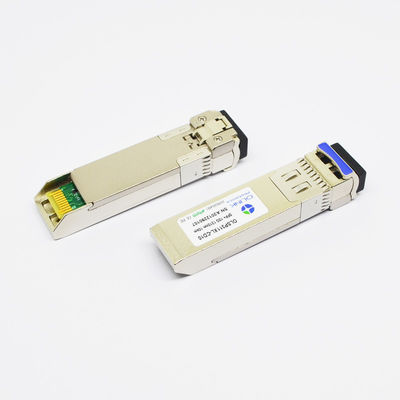

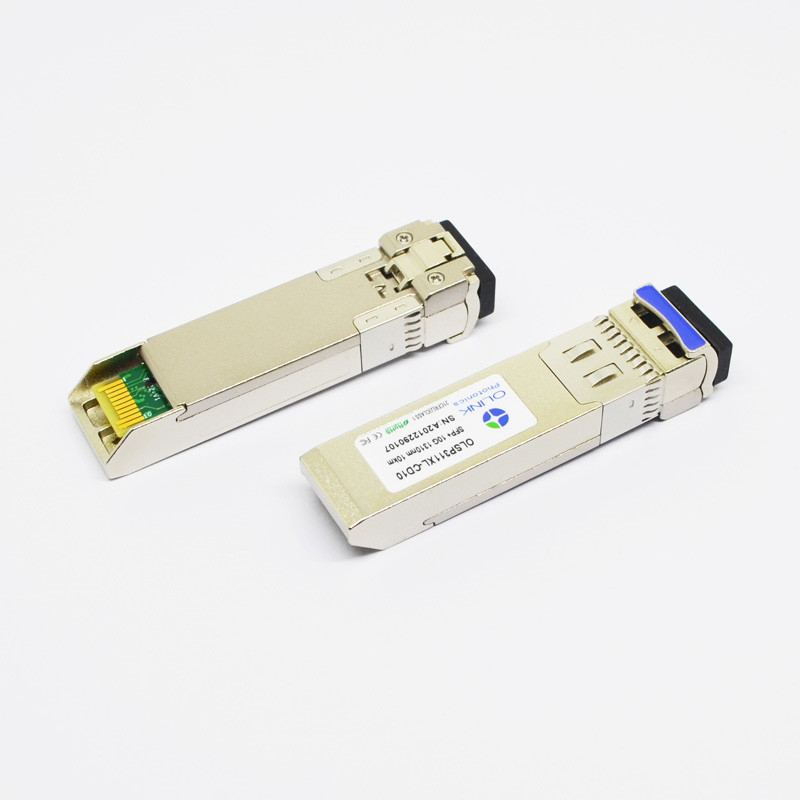

10GBASE-LR 10G SFP+ Transceiver SMF 1310nm 10km Alcatel kompatibel
Kompatibler 10GBASE-LR SFP+ Transceiver SMF 1310nm 10km Alcatel-Lucents SFP-10G-LR
Der kompatible Transceiver Alcatel-Lucent-LR stellt eine Hochleistung und eine kosteneffektive Lösung für Zusammenhang der Faser 10.3125Gbps (10GBASE-LR) über Monomode--Lichtleiterkabel zur Verfügung. Er wird programmiert, um für Gebrauch mit Ethernet-Schalter-, Sicherheitszugangsgeräten Alcatel-Lucents 10-Gigabit passend zu sein und Netz-Adapter.
Produkt-Eigenschaften
●SFP+-Formfaktor konform mit SFP+ MSA-Standard SFF-8431 und SFF-8461
●Heiß-austauschbare Input/Output Gerätstecker in 10 Hafen Gigabit Ethernets SFP+
●Optische Fähigkeit Überwachung Digital (DOM) für Diagnosen
●Unterstützungen bis zu den Bitgeschwindigkeiten 11.3Gb/s
●Alcatel kompatibel
●Bis 10km Reichweite
●Wellenlänge 1310nm
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1260 |
1310 |
1355 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-6 |
|
0 |
dBm |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Löschungs-Verhältnis |
ER |
4 |
4,5 |
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Streuungsstrafe |
TDP |
|
|
3,2 |
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
|
1270 |
|
1600 |
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Überlastung |
PFLASTERN Sie |
|
|
0,5 |
dBm |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-18 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen an den BRUSTBEEREN weniger als 1E-12, zurück zu Rückseite. Das Maßmuster ist PRBS 231-1 mit schlechtestem ER=4.5@ 10.3125Gb/s.
Digital-Diagnosespezifikationen
Die OLSP311XL-C (ich) Transceivers D10 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
| Parameter |
Symbol |
Einheiten |
Min. |
Maximum. |
Genauigkeit |
Anmerkung |
| Transceivertemperatur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Transceiverversorgungsspannung |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Übermittlerneigungsstrom |
DBias |
MA |
2 |
80 |
±10% |
3 |
| Übermittlerspitzenleistung |
DTx-Energie |
dBm |
-8 |
+2 |
±2dB |
|
| Durchschnittliche Eingangsleistung des Empfängers |
DRx-Energie |
dBm |
-16 |
0 |
±2dB |
|
Anmerkungen:
1.When, das ºC temp.=0~70, die Strecke laufen lässt, ist min=-5, Max=+75
2. Innerlich gemessen
3. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
Breite Anwendung
●Weitverbreitet auf Schaltern 10G, Routern, Servern, NIC und anderer Übertragungsausstattung
●Passend für Rechenzentrum, Unternehmen, das Wandschrank, Radio- u. Basisbandeinheit und andere Umwelt verdrahtet
●10GBASE-LR/LW an 10.3125Gbps
●Kanal der Faser-10G
●CPRI und OBSAI
●Andere Lichtleitstrecken
Das OLSP311XL-CD10 ist ein Laser-Produkt der Klasse 1. Es stimmt völlig mit der Inanspruchnahme- mehrerer quellenvereinbarung überein (MSA) die ihm ermöglicht, in allen MSA-Hebebühnen zu arbeiten. OLSP311XL-CD10 muss innerhalb der spezifizierten Temperatur- und Spannungsgrenzen bearbeitet werden. Die optischen Häfen des Moduls werden mit einem Optikstecker oder mit einem Staubstecker beendet.
