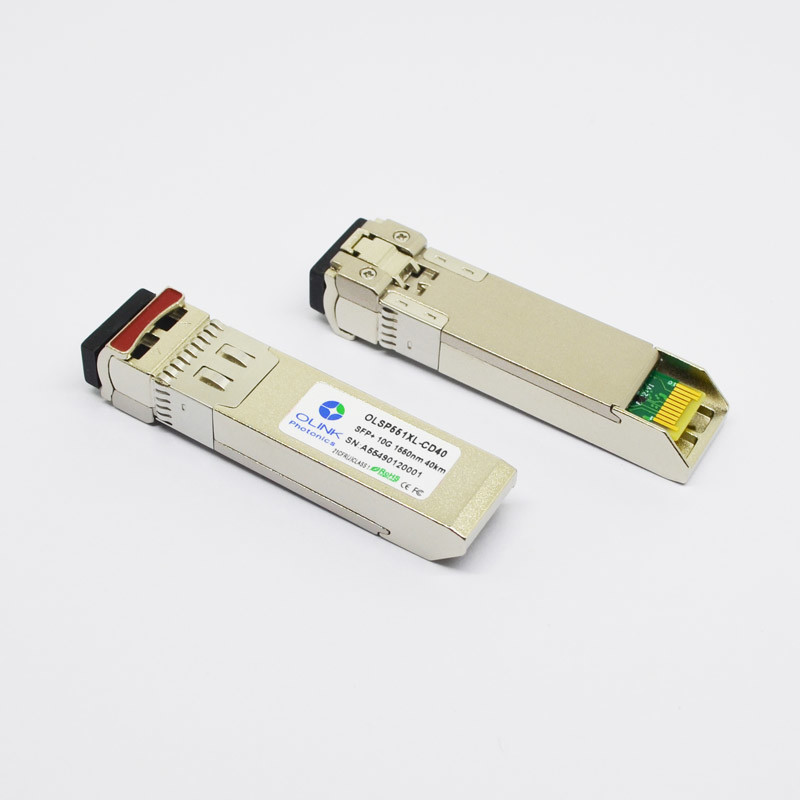

10GBASE-ER/OC-192 40km 1550nm 10G SFP+ Modul-Wacholderbusch kompatibel
10GBASE-ER/OC-192 SFP+ Transceiver 10Gb/s 40km, Wacholderbusch 1550nm kompatibel
Produkt-Eigenschaften
• Duplex-LC-Faserverbindungsstücke
• IEEE 802.3ae 10GBASE-ER/EW
• HAVW STM-64 ITU-T G.959.1 S-64.2b
• Volle optische Überwachung Digital
• Metalleinschließung für niedrigere EMS
• Konform mit SFP+ elektrisches MSA SFF8431
• Konform mit SFP+ mechanisches MSA SFF-8432
• Laser-Klasse 1 IEC/CDRH konform
Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Differenziales Dateneingabeschwingen |
VINPP |
120 |
|
1200 |
mVpp |
1 |
| Übertragen Sie Sperrungs-Spannung |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Übertragen Sie, Spannung zu ermöglichen |
VEN |
0 |
|
0,8 |
| Eingegebener differenzialer Widerstand |
Rin |
|
100 |
|
Ω |
|
| Empfänger |
| Differenziales Datenausgabeschwingen |
Vout, pp. |
350 |
|
700 |
mVpp |
2 |
| Anstiegszeit und Abfallzeit |
Tr, Tf |
28 |
|
|
Ps |
3 |
| LOS erklärte |
VLOS_F |
VCC-0.8 |
|
Vcc |
V |
4 |
| LOS de-erklärte |
VLOS_N |
0 |
|
0,8 |
V |
4 |
Anmerkung:
1. Angeschlossen direkt an TX-Dateneingabestifte. Wechselstrom-Koppelung von den Stiften in Laser-Fahrer IC.
2. In differenziale Beendigung 100Ω.
3. 20 – 80%. Gemessen mit Modul-Befolgungs-Test-Brett und OMA-Testseite. Gebrauch von Reihenfolge vier 1's und vier 0's im PRBS 9 ist eine annehmbare Alternative.
4. LOS ist ein Open-Collector-Ertrag. Mit 4.7kΩ hochgezogen werden – 10kΩ auf dem Wirt sollte Brett. Normalbetrieb ist Logik 0; Verlust des Signals ist Logik 1.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1530 |
|
1570 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-2 |
|
4 |
dBm |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Löschungs-Verhältnis |
ER |
4 |
|
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Streuungsstrafe |
TDP |
|
|
4 |
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
|
1260 |
|
1600 |
Nanometer |
|
| Empfänger-Empfindlichkeit @10.3G |
|
|
|
-16 |
dBm |
2 |
| Weg-Strafe |
Pp. |
|
|
2 |
DB |
|
| Überlastung |
PFLASTERN Sie |
|
|
+0,5 |
dBm |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-18 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen mit schlechtestem ER=5dB
2. PRBS 231 – 1 und BER-12<10>.
Digital-Diagnosespezifikationen
Die OLSP551XL-C (ich) Transceivers D40 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
| Parameter |
Symbol |
Einheiten |
Min. |
Maximum. |
Genauigkeit |
Anmerkung |
| Transceivertemperatur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1,2 |
| Transceiverversorgungsspannung |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Übermittlerneigungsstrom |
DBias |
MA |
0 |
80 |
±10% |
3 |
| Übermittlerspitzenleistung |
DTx-Energie |
dBm |
-3 |
+5 |
±2dB |
|
| Durchschnittliche Eingangsleistung des Empfängers |
DRx-Energie |
dBm |
-17 |
0 |
±2dB |
|
Anmerkungen:
1.When, das ºC temp.=0~70, die Strecke laufen lässt, ist min=-5, Max=+75
2. Innerlich gemessen
3. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
Produkt-Beschreibungen
Olinkcoms OLSP551XL-CD40 ist ein Transceiver des Ethernets des Wacholderbusch-kompatibler Duplex-10GBASE-ER/EW des Ethernet-10G/8G FC SFP+, der für optische Langstreckennachrichtenübertragungen bis 40 Kilometer mit Signalisierenrate bis zu 10Gbps bestimmt ist. Ganz Olinkcoms sind SFP+ s konforme ROHS, lassen die Realzeitdiagnoseüberwachung gemäß SFF-8472 und entworfen, um der Multi-Quellvereinbarung (MSA) für zu Duplextransceivers mit LC-Schnittstelle zu entsprechen Standards.
Anwendungen
• 10 Gigabit Ethernet
• Faser-Kanal 8x
• Faser-Kanal 4x
• 10GBASE-ER @ 10.31Gbps
Kompatibilität
Olinkcoms kompatibler 10GBASE-ER SFP+ Transceiver Wacholderbusches kann mit der untengenannten Wacholderbuschnetzausrüstung bearbeitet werden.
• EX2300-24T
• EX2300-24P
• EX3300 Ethernet Switch-EX3300-24T
• EX3300 Ethernet Switch-EX3300-48T
• EX3300 Ethernet Switch-EX3300-48T-BF
• EX3300 Ethernet Switch-EX3300-24P
• EX3300 Ethernet Switch-EX3300-48P
• EX3300 Ethernet Switch-EX3300-24T-DC
• EX3400-24T
• EX3400-24P
• EX3400-24T-DC
• EX3400-48T
• EX3400-48T-AFI
• EX3400-48P
• EX4200-24T
• EX4200-24P
• EX4200-24PX
• EX4200-48T
• EX4200-48P
• EX4200-48PX
• EX4200-24F
• EX4200-24T-DC
• EX4200-48T-DC
• EX4200-24F-DC
• EX4300-24T
• EX4300-24P
• EX4300-48T
• EX4300-48P
