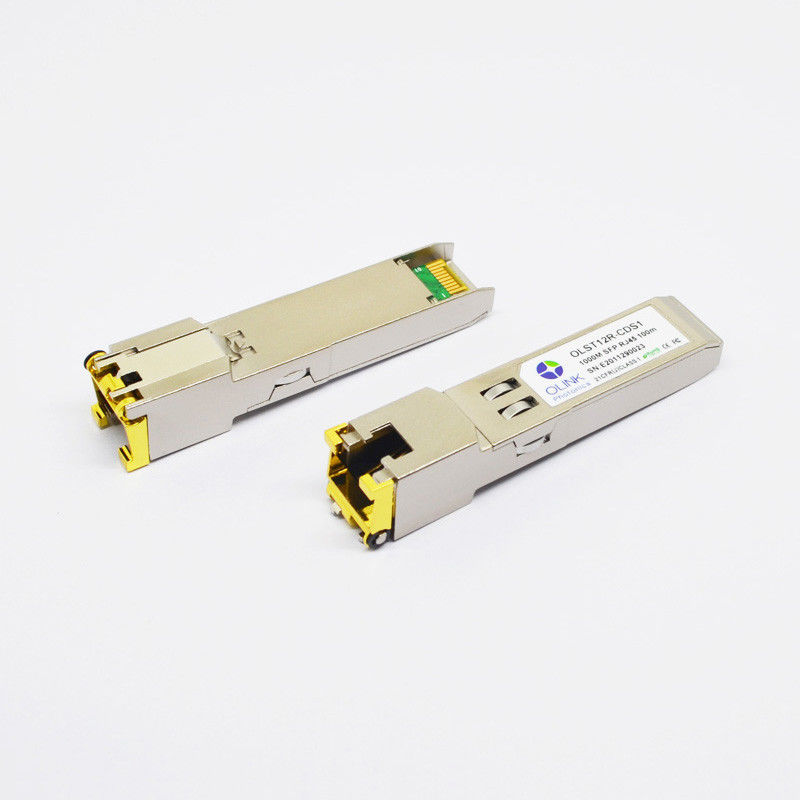

Kundengebundene 1000BASE-T SFP verkupfern RJ-45 100m optisches Transceiver-Modul
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
4,0 |
V |
|
| Lagertemperatur |
TS |
-40 |
85 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
0 |
85 |
% |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Allgemeine Betriebsmerkmale
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Datenrate |
Dr |
10 |
|
1000 |
Mb/s |
|
| Versorgungs-Spannung |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Versorgung gegenwärtig |
Icc5 |
|
320 |
375 |
MA |
|
| Funktionierender Fall Temp. |
Tc |
0 |
|
70 |
°C |
|
Langsame Signal-elektrische Schnittstelle (SPITZE (C) = 0 bis 70℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| SFP-Ertrag _Low |
Vol. |
0 |
|
0,5 |
V |
1 |
| SFP-Ertrag _High |
VOH |
Vcc - 0,5 |
|
Vcc+0.3 |
V |
1 |
| SFP Input_Low |
VIL |
0 |
|
0,8 |
V |
1 |
| SFP Input_High |
VIH |
2,0 |
|
Vcc+0.3 |
V |
1 |
Anmerkungen:
1. 4.7k zu 10k ziehen zum host_Vcc hoch, gemessen an der Wirtsseite des Verbindungsstücks
2. MOD_DEF (1) (SCL) und MOD_DEF (2) (SDA), sind offene Abfluss CMOS-Signale. MOD_DEF (1) und MOD_DEF (2) muss zum host_Vcc hochgezogen werden.
Elektrische Hochgeschwindigkeitsschnittstelle (SPITZE (C) = -0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Linie Frequecy |
FL |
|
125 |
|
MHZ |
2 |
| Tx-Ausgangsimpedanz |
Zout, tx |
|
100 |
|
Ω |
3 |
| Rx-Eingangsimpedanz |
Zin.rx |
|
100 |
|
Ω |
3 |
| Unsymmetrisches Dateneingabeschwingen |
Vin |
250 |
|
1200 |
Millivolt |
|
| Unsymmetrisches Datenausgabeschwingen |
Vout |
350 |
|
800 |
Millivolt |
|
| Aufstieg/Abfallzeit |
Tr/Tf |
|
175 |
|
ps |
4 |
| Tx-Eingangsimpedanz |
Zin, tx |
|
50 |
|
Ω |
|
| Rx-Ausgangsimpedanz |
Zout, rx |
|
50 |
|
Ω |
|
Anmerkungen:
1. Alle Hochgeschwindigkeitssignale werden innerlich Wechselstrom-verbunden.
2. 5-Schichten- Kodierung, pro IEEE 802,3
3. Differenzial, für alle Frequenzen zwischen Differenzial 1MHz und 125MHz.
4. 20%-80%
Produkt-Eigenschaften
●Bis zu den bidirektionalen Datenverbindungen 1.25Gb/s
●Kompaktes Verbindungsstück RJ-45
●Heißer steckbarer SFP-Abdruck
●Ethernet 1Gigabit über Kabel der Katze 5
●Anwendbar für 100m Abstandsgetriebe
●Leistungsaufnahme der geringen Energie, < 1="">
●Zugang zur Bitübertragungsschicht IC über 2-drahtigen Serienbus
●1000 BASE-T Operation in den Wirtssystemen mit SERDES-Schnittstelle
Anwendungen
●Schalter, zum der Schnittstelle zu schalten
●Geschaltete Rückwandanwendungen
●Router-/Serverschnittstelle
●Andere optische Übertragungssysteme
Einrichtungs-Informationen
| Teilnummer |
Beschreibung |
| OLST12R-CDS1 |
Kupfernes SFP, 1000BASE-T 1000M Only 0~70°C |
| OLSTMMR-CNS1 |
Kupfernes SFP, 10/100/1000M 0~70°C |
