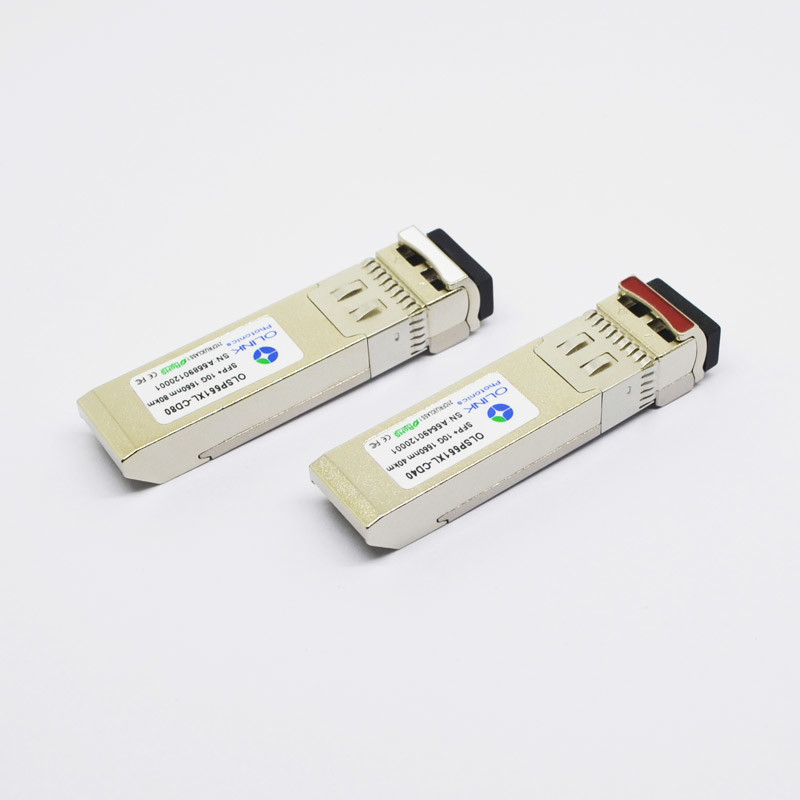

Optisches optisches Modul des LC-Duplex-SMF 10G SFP+ Transceiver-1310nm 40km SFP+

LC Duplex SMF 10G SFP+ Optical Transceiver 1310nm 40km SFP+ Optical Module

Grundlegende Informationen

Herkunftsort:	Shenzhen China
Markenname:	OLKOPTO
Zertifizierung:	RoHS FCC CE GS UL FDA etc
Modellnummer:	OLSP551XL-CD40

Min Bestellmenge:	1PC
Verpackung Informationen:	Einzelnes Paket oder 10pcs/pallet oder 20pcs/pallet
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	80-120k pro Monat

Kontakt

Kompatibilität:

Besonders angefertigt

Datenrate:

Bitgeschwindigkeiten 11.3Gb/s

Form-Faktor:

SFP+

DDM/DOM:

Gestützt

Wellenlänge:

1310nm

Abstand:

40km

Verbindungsstück:

Lc-Duplex

Faser-Art:

SMF

Temperatur:

°C 0~70

Garantie:

3 Jahre

Markieren:

Optischer Transceiver SMF SFP+

optisches Modul 1310nm SFP+

40km SFP+ optisches Modul

Optisches optisches Modul des LC-Duplex-SMF 10G SFP+ Transceiver-1310nm 40km SFP+

Kundengebundenes 10G-ER SFP+ 1550nm 40km optisches Transceiver-Modul DOM LC SMF

Produkt-Beschreibungen

Dieses sind kundengebundene optisches steckbare SFP+ Transceivers des Transceiver-Modul erhöhte kleine Form-Faktors für Gebrauch in Verbindungen bis 40km des Ethernets 10-Gigabit über SingleMode Faser G.652 bestimmt. Sie sind mit SFF-8431, SFF-8432 und IEEE 802.3ae 10GBASE-ER/EW konform. Die Transceiverentwürfe werden für Hochleistung und kosteneffektiv optimiert, um Kunden zur Verfügung zu stellen die besten Lösungen für Telekommunikation und Datacom.

Absolute Maximalleistungen

Parameter	Symbol	Min.	Maximum.	Einheit	Anmerkung
Versorgungs-Spannung	Vcc	-0,5	4,0	V
Lagertemperatur	TS	-40	85	°C
Relative Luftfeuchtigkeit	Relative Feuchtigkeit	0	85	%
RX-Schaden-Schwelle	RxDamage	5		dBm

Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.

Allgemeine Betriebsmerkmale

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Datenrate	Dr	9,953	10,3125	11,3	Gb/s
Versorgungs-Spannung	Vcc	3,13	3,3	3,47	V
Versorgung gegenwärtig	Icc₅			400	MA
Funktionierender Fall Temp.	Tc	0		70	°C
Funktionierender Fall Temp.	TI	-40		85	°C

Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Übermittler
Differenziales Dateneingabeschwingen	VINPP	120		850	mVpp	1
Übertragen Sie Sperrungs-Spannung	VD	VCC-0.8		Vcc	V
Übertragen Sie, Spannung zu ermöglichen	VEN	0		0,8	V
Eingegebener differenzialer Widerstand	Rin		100		Ω
Empfänger
Differenziales Datenausgabeschwingen	Vout, pp.	300		850	mVpp	2
Anstiegszeit und Abfallzeit	Tr, Tf	28			Ps	3
LOS erklärte	VLOS_F	VCC-0.8		Vcc	V	4
LOS de-erklärte	VLOS_N	0		0,8	V	4

Anmerkung:

1. Angeschlossen direkt an TX-Dateneingabestifte. Wechselstrom-Koppelung von den Stiften in Laser-Fahrer IC.

2. In differenziale Beendigung 100Ω.

3. 20 – 80%. Gemessen mit Modul-Befolgungs-Test-Brett und OMA-Testseite. Gebrauch von Reihenfolge vier 1's und vier 0's im PRBS 9 ist eine annehmbare Alternative.

4. LOS ist ein Open-Collector-Ertrag. Mit 4.7kΩ hochgezogen werden – 10kΩ auf dem Wirt sollte Brett. Normalbetrieb ist Logik 0; Verlust des Signals ist Logik 1.

Anwendungen

●10GBASE-ER/EW an 10.3125Gbps

●OTN G.709 OTU1e/2/2e

●4x-, 8x- und 10x-10G Faser-Kanal

●Andere Lichtleitstrecken

Größe und Tag:
