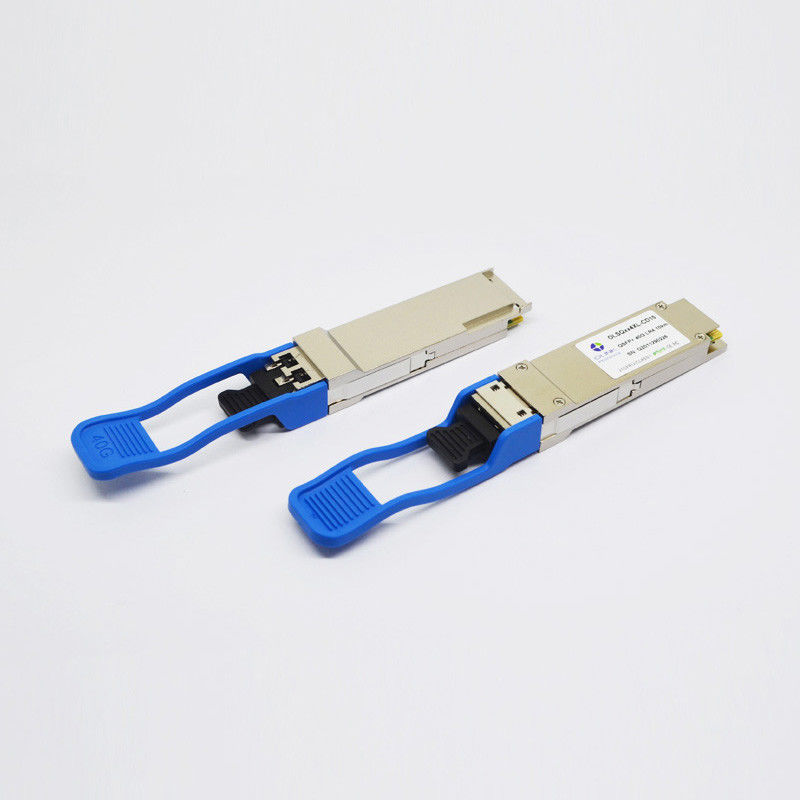

Optisches Modul DOM SMF 40G QSFP+ Transceiver-1330nm 10km SMF Lr4
Brokat-Netze QSFP+40G LR4 1270~1330nm 10km optisches Transceiver-Modul DOM SMF
Produkt-Eigenschaften
●Konform mit Ethernet 40G-Standard IEEE802.3ba und 40GBASE-LR4
●QSFP+ MSA konform
●Konform mit Datenraten QDR/DDR Infiniband
●Bis zur 11.3Gb/s Datenrate pro Wellenlänge
●4 Entwurf CWDM-Wege MUX/DEMUX
●Anwendbares for10Km auf Einmodenfaser (SMF).
●Höchstleistungs-Leistungsaufnahme 3.5W
●Lc-Duplexverbindungsstück
●RoHS konform
●Funktionierende Gehäusetemperatur: 0 zu 70℃
Anwendungen
●Verbindungen des Ethernet-40GBASE-LR4
●Infiniband QDR und DDR verbindet sich untereinander
●Kunde-seitige Verbindungen der Telekommunikation 40G
Produkt-Beschreibungen
Olinkcoms OLSQxx4XL-CD10 QSFP+ Transceivermodule sind für Gebrauch in 40 Gigabit bestimmt
Ethernet-Verbindungen über Einmodenfaser. Sie sind mit dem QSFP+ MSA und IEEE 802.3ba 40GBASE- LR4 konform. Digital-Diagnostikfunktionen sind- über eine I2C-Schnittstelle verfügbar, wie durch das QSFP+ MSA spezifiziert.
Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Minute |
Typisch |
Maximal |
Einheit |
Anmerkungen |
| Wellenlängen-Aufgabe |
L0 |
1264,5 |
1271 |
1277,5 |
Nanometer |
|
| L1 |
1284,5 |
1291 |
1297,5 |
Nanometer |
|
| L2 |
1304,5 |
1311 |
1317,5 |
Nanometer |
|
| L3 |
1324,5 |
1331 |
1337,5 |
Nanometer |
|
| Übermittler |
| Seitenmodus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Durchschnittliche Produkteinführungs-totalenergie |
Pint |
|
|
8,3 |
dBm |
|
| Durchschnittliche Produkteinführungs-Energie, jeder Weg |
PAVG |
-7 |
|
2,3 |
dBm |
|
| Optischer Modulations-Umfang (OMA), jeder Weg |
POMA |
-4 |
|
3,5 |
dBm |
1 |
| Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen (OMA) |
Ptx, Unterschied |
|
|
6,5 |
DB |
|
| Produkteinführungs-Energie in OMA minus der Übermittler-und Streuungs-Strafe (TDP), jeder Weg |
|
-4,8 |
|
|
dBm |
|
| TDP, jeder Weg |
TDP |
|
|
2,6 |
DB |
|
| Löschungs-Verhältnis |
ER |
3,5 |
|
|
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
Reflexion 12dB |
| Optische Rückflussdämpfungs-Toleranz |
TOL |
|
|
20 |
DB |
|
| Übermittler-Reflexionsvermögen |
Funktelegrafie |
|
|
-12 |
DB |
|
|
Übermittler-Augen-Masken-Definition
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg |
Poff |
|
|
-30 |
dBm |
|
| Empfänger |
| Schaden-Schwelle, jeder Weg |
THd |
3,4 |
|
|
dBm |
2 |
| Gesamtdurchschnitt Energie empfangen |
|
|
|
8,3 |
dBm |
|
| Durchschnitt empfangen Energie, jeden Weg |
|
-13,7 |
|
2,3 |
dBm |
|
| Empfänger-Reflexionsvermögen |
Eisenbahn |
|
|
-26 |
DB |
|
| Empfänger-Empfindlichkeit (OMA), jeder Weg |
Sensor |
|
|
-11,5 |
dBm |
|
| Betonte Empfänger-Empfindlichkeit (OMA), jeder Weg |
|
|
|
-9,6 |
dBm |
3 |
| Unterschied bezüglich Energie zwischen irgendwelchen zwei Wegen (OMA) empfangen |
Prx, Unterschied |
|
|
7,5 |
DB |
|
| LOS erklären |
LOSA |
-30 |
|
|
dBm |
|
| LOS Deassert |
LOSD |
|
|
-14 |
dBm |
|
| Los-Hysterese |
LOSH |
|
1 |
|
DB |
|
| Elektrische 3 obere Grenzfrequenz DBs des Empfängers, jeder Weg |
FC |
|
|
12,3 |
Gigahertz |
|
| Zustände des Druck-Empfänger-Empfindlichkeits-Tests (Anmerkung 5) |
| Vertikale Augen-Schließungs-Strafe, jeder Weg |
|
|
1,9 |
|
DB |
|
| Betonter Bammel des Augen-J2, jeder Weg |
|
|
0,3 |
|
UI |
|
| Betonter Bammel des Augen-J9, jeder Weg |
|
|
0,47 |
|
UI |
|
Weitere Einzelheiten unserer Produkte:
Hohe zuverlässige optische Komponenten und ausgezeichneter Entwurf
Laser 1.DLB und PIN-Fotodiode
- Langer Getriebeabstand.
- Hohe Geschwindigkeit und Leistung
Finger des Gold2.thick
- Stabile Operation
- Wiederholt verstopfen Sie und trennen Sie
3.Plating hartes Gold Shell
- Gute Wärmeableitung
- Kann nicht leicht verformt werden
- Anti-elektromagnetische Störung
Kosteneffektives und zuverlässiges Getriebe
- Leistungsaufnahme der geringen Energie und niedrige Latenz Ihre Netzgeräte leistungsfähig arbeiten lassen
- DOM arbeiten stützt Echtzeitüberwachung für Transceiverstatus.
Umfassender Leistungsnachweis mit unserer modernen Ausrüstung
- Bestätigt und auf dem automatischen Qualitätskontrollsystem geprüft, um die Hochleistung im tatsächlichen Arbeitsbereich sicherzustellen.
- Völlig geprüft auf Kompatibilität in unseren zusammengebrachten Schaltern.
Unser Verpacken u. Kennzeichnung:
- Antistatischer Kasten
- Einzelnes Paket
- 10pcs/pallet
- 20pcs/pallet
Unser Auftrag ist, kosteneffektiven optischen Transceiver SFP, SFP+, DAC, QSFP usw. mit 100% zuverlässiger Qualität, schnelle Vorbereitungszeit zu versehen und
groß Kundendienst.
Unsere alle Module haben 3 Jahre Garantie!
