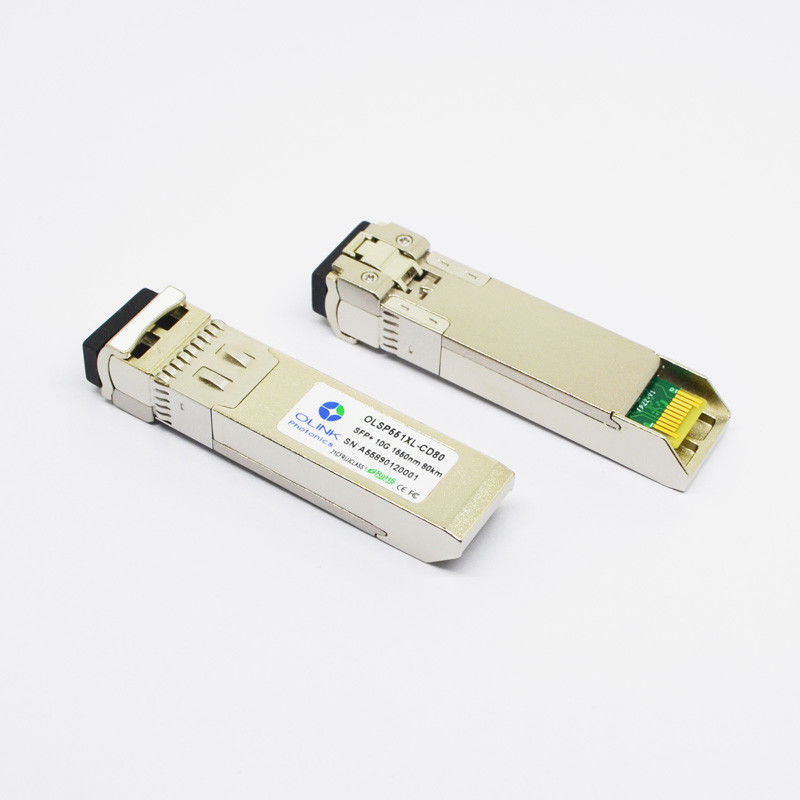

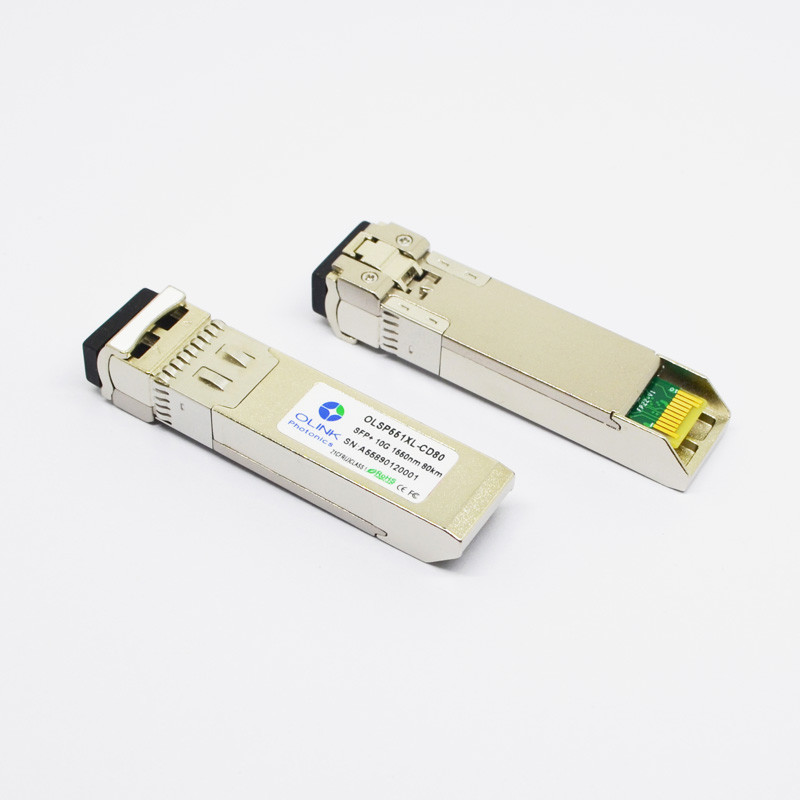

ZR 1550nm 80km 10G SFP+ DOM LC SMF fertigten Transceiver-Modul besonders an

ZR 1550nm 80km 10G SFP+ DOM LC SMF fertigten Transceiver-Modul besonders an

Elektrische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, SPITZE (I) =--40 bis 85 ℃, VCC = 3,13 bis 3,47 V)

Anmerkung:

1. Angeschlossen direkt an TX-Dateneingabestifte. Wechselstrom-Koppelung von den Stiften in Laser-Fahrer IC.

2. In differenziale Beendigung 100Ω.

3. 20 – 80%. Gemessen mit Modul-Befolgungs-Test-Brett und OMA-Testseite. Gebrauch von Reihenfolge vier 1's und vier 0's im PRBS 9 ist eine annehmbare Alternative.

4. LOS ist ein Open-Collector-Ertrag. Mit 4.7kΩ hochgezogen werden – 10kΩ auf dem Wirt sollte Brett. Normalbetrieb ist Logik 0; Verlust des Signals ist Logik 1.

Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Anmerkungen:

1. Gemessen mit schlechtestem ER=9dB

2. PRBS 231 ^{– 1} und BER-12@10.3125G<10>

Produkt-Beschreibungen

Dieses sind Transceivers die erhöhten kleinen steckbaren SFP+ Transceivers des Form-Faktors, die für Gebrauch 10-Gigabit in den multi-klassigen Verbindungen bis 80km der Einmodenfaser G.652 bestimmt sind. Sie sind mit SFF-8431, SFF-8432 konform und Unterstützungs-10G Ethernet ZR und Kanal-Digital-Diagnostikfunktionen der Faser-10G sind- über eine 2-drahtige serielle Schnittstelle verfügbar, wie in SFF-8472 spezifiziert. Die Transceiverentwürfe werden für Hochleistung und kosteneffektiv optimiert, um Kunden zur Verfügung zu stellen die besten Lösungen für Telekommunikation und Datacom.

Anwendungen

●10GBASE-ZR an 10.3125Gbps

●OTN G.709 OTU1e/2/2e

●4x-, 8x- und 10x-10G Faser-Kanal

●Andere Lichtleitstrecken
