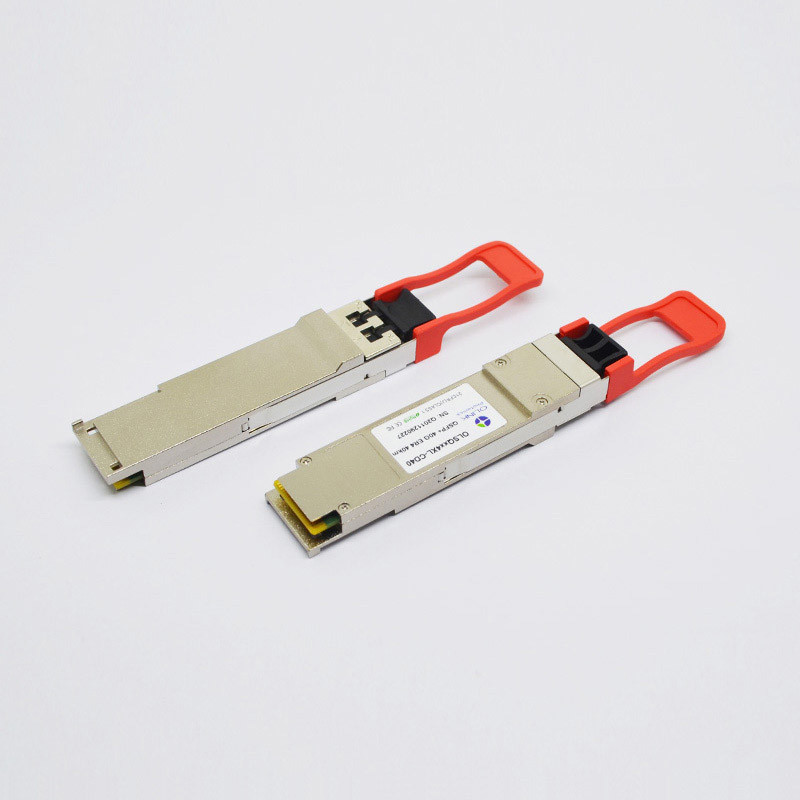

Transceiver LC 30km des Monomode--ER4 40G QSFP+ für Dell Switch
QSFP+40GE QSFP+ ER4 Lite 1270~1330nm 30km LC SMF für Dell Switch DOM Module
Produkt-Eigenschaften
●Optische Schnittstelle Duplex-LC-Behälters
●Einzelne +3.3V-Stromversorgung
●4 Entwurf CWDM-Wege MUX/DEMUX
●Bis zur 11.2Gb/s Datenrate pro Wellenlänge
●Bis zu Lite-Getriebe auf Einmodenfaser (SMF)
●Ableitung der geringen Energie (maximal: 3.5W)
●Errichtet in der digitalen Diagnosefunktion
●Funktionierende Gehäusetemperaturstrecke: 0℃ zu 70℃
Anwendungen
●Verbindungen des Ethernet-40GBASE-ER4
●Infiniband QDR und DDR verbindet sich untereinander
●Kunde-seitige Verbindungen der Telekommunikation 40G
Standards
●Konform mit Ethernet 40G-Standard IEEE802.3ba und 40GBASE-ER4
●Konform mit Hardware-Spezifikationen QSFP+ MSA
●Konform mit RoHS
Funktionsbeschreibung
Olinkcoms OLSQXX4XL-CD30 ist ein Transceivermodul, das für Anwendungen optischer Nachrichtenübertragung Lite bestimmt ist. Der Entwurf ist zu 40GBASE-ER4 des Standards IEEE P802.3ba konform. Das Modul wandelt 4 Inputkanäle (ch) von elektrischen Daten 10Gb/s in 4 optische Signale CWDM um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 40Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen Input 40Gb/s in 4 CWDM-Kanalsignale und wandelt sie in 4 elektrische Daten des Kanalertrages um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 Nanometer als Mitglieder des CWDM-Wellenlängengitters, das in ITU-T G694.2 definiert wird. Es enthält ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 148 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden.
Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der QSFP+-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.
Optische Eigenschaften:
| Übermittler |
| Signalisierenrate, jeder Weg |
Gb/s |
10,3125 |
|
|
| Vier Weg-Wellenlängenbereich |
λ1 |
1264,5 |
1271 |
1277,5 |
Nanometer |
|
| |
λ2 |
1284,5 |
1291 |
1297,5 |
Nanometer |
|
| |
λ3 |
1304,5 |
1311 |
1317,5 |
Nanometer |
|
| |
λ4 |
1324,5 |
1331 |
1337,5 |
Nanometer |
|
| Gesamtprodukteinführungsenergie |
|
|
|
10,5 |
dBm |
|
| Durchschnittliche Produkteinführungsenergie, jeder Weg |
Pavg |
-2,7 |
|
+4,5 |
dBm |
2 |
| Optischer Modulationsumfang, jeder Weg (OMA) 2 |
OMA |
-0,7 |
|
5 |
dBm |
|
| Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) |
|
|
|
4,7 |
DB |
|
| Löschungsverhältnis |
ER |
5,5 |
|
|
DB |
|
| Seiten-Modusunterdrückungsverhältnis |
SMSR |
30 |
|
|
DB |
|
| Übermittler- und Streuungsstrafe, jeder Weg |
TDP |
|
|
2,2 |
DB |
|
| Optische Rückflussdämpfungstoleranz |
|
|
|
20 |
DB |
|
| Übermittler reflectance3 |
|
|
|
– 12 |
DB |
|
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Empfänger |
| Empfangen Sie Rate für jeden Weg |
Gb/s |
10,3125 |
|
|
| Schaden-Schwelle, jeder Weg |
THd |
3,8 |
|
|
|
3 |
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
-20,2 |
|
-1,5 |
dBm |
4, 5 |
|
Empfangen Sie Energie in OMA für jedes
Weg
|
PinOMA |
|
|
-1 |
dBm |
|
|
Unterschied bezüglich Energie herein empfangen
OMA zwischen irgendwelchen zwei Wegen
|
|
|
|
5,5 |
dBm |
|
|
Empfänger-Empfindlichkeit in OMA für
Jeder Weg
|
SOMA |
|
|
-18 |
dBm |
6 |
|
Betonte Empfänger-Empfindlichkeit herein
OMA für jeden Weg
|
|
|
|
-15,8 |
dBm |
7, 8 |
| LOS erklären |
|
-35 |
|
|
dBm |
|
| LOS Deassert |
|
|
|
-20 |
dBm |
|
Weitere Einzelheiten unserer Produkte:
Hohe zuverlässige optische Komponenten und ausgezeichneter Entwurf
Laser 1.DLB und PIN-Fotodiode
- Langer Getriebeabstand.
- Hohe Geschwindigkeit und Leistung
Finger des Gold2.thick
- Stabile Operation
- Wiederholt verstopfen Sie und trennen Sie
3.Plating hartes Gold Shell
- Gute Wärmeableitung
- Kann nicht leicht verformt werden
- Anti-elektromagnetische Störung
Kosteneffektives und zuverlässiges Getriebe
- Leistungsaufnahme der geringen Energie und niedrige Latenz Ihre Netzgeräte leistungsfähig arbeiten lassen
- DOM arbeiten stützt Echtzeitüberwachung für Transceiverstatus.
Umfassender Leistungsnachweis mit unserer modernen Ausrüstung
- Bestätigt und auf dem automatischen Qualitätskontrollsystem geprüft, um die Hochleistung im tatsächlichen Arbeitsbereich sicherzustellen.
- Völlig geprüft auf Kompatibilität in unseren zusammengebrachten Schaltern.
Unser Verpacken u. Kennzeichnung:
- Antistatischer Kasten
- Einzelnes Paket
- 10pcs/pallet
- 20pcs/pallet
Unser Auftrag ist, kosteneffektiven optischen Transceiver SFP, SFP+, DAC, QSFP usw. mit 100% zuverlässiger Qualität, schnelle Vorbereitungszeit zu versehen und
groß Kundendienst.
Unsere alle Module haben 3 Jahre Garantie!
