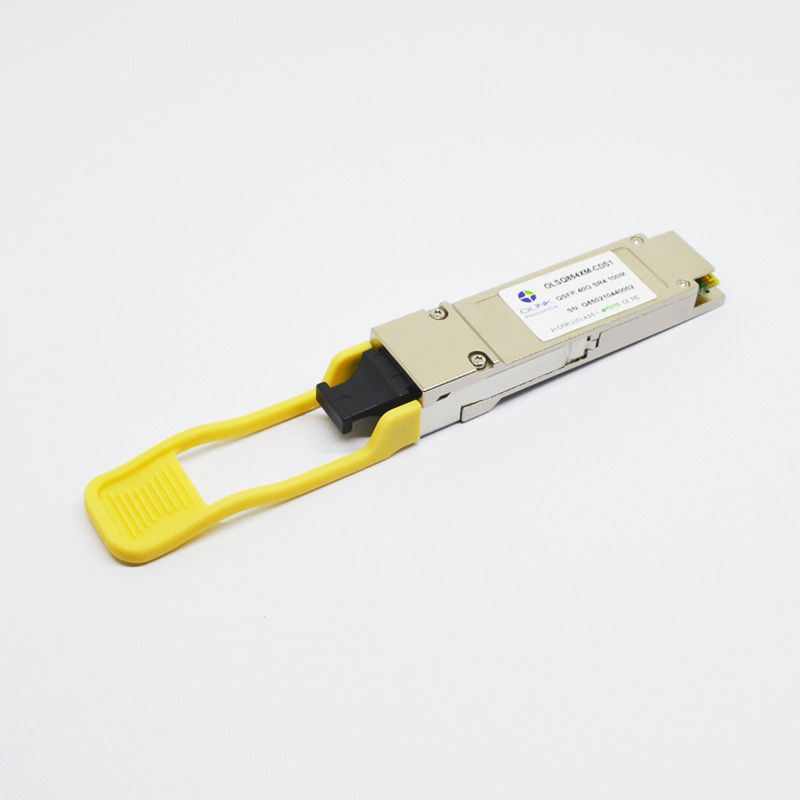

Kompatibler 40G QSFP+ Transceiver Sr4 850nm 150m Mpo Ciscos in mehreren Betriebsarten
Kompatibles 40G QSFP+ SR4 850nm 150m MPO optisches Transceiver-Modul Ciscos QSFP-40G-SR4
Produkt-Beschreibung
Dieser Transceiver ist mit QSFP+ MSA, IEEE 802.3ba 40GBASE-SR4 und Ausbruch zum Standard 4x10GBASE-SR konform. Digital-Diagnostikfunktionen sind- auch über die I2C-Schnittstelle verfügbar, wie durch das QSFP+ MSA spezifiziert, um Zugang zu den Realzeitbetriebsparametern zu erlauben. Mit diesen Eigenschaften ist dieses einfache zu installieren, heißer austauschbarer Transceiver passend, in den verschiedenen Anwendungen, wie Rechenzentren, Campus und Datenverarbeitungsnetze, Verbindungen innerhalb und zwischen Schaltern verwendet zu werden, Router, NIC und Beförderungsmittel.
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
3,6 |
V |
|
| Lagertemperatur |
TS |
-40 |
85 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
0 |
85 |
% |
|
| Schaden-Schwelle, pro Weg |
Papierlösekorotron |
3,4 |
|
dBm |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Allgemeine Betriebsmerkmale
| Parameter |
Wert |
Einheit |
Anmerkung |
| Modul-Form-Faktor |
QSFP+ |
|
|
| Zahl von Wegen |
4 Tx und 4 Rx |
|
|
| Maximale gesamte Datenrate |
42,0 |
Gb/s |
|
| Maximale Datenrate pro Weg |
10,3125 |
Gb/s |
|
| Protokolle gestützt |
Typische Anwendungen umfassen 40G Ethernet, Infiniband, Faser-Kanal, SATA/SAS3 |
|
|
| Elektrische Schnittstelle und Pin-heraus |
38-pin Flachstecker, Pin-heraus, wie durch das QSFP+ MSA definiert |
|
|
| Management-Schnittstelle |
Serie, I2C-based, 400 kHz maximale Frequenz |
|
|
| Parameter |
Symbol |
Minute |
Art |
Maximal |
Einheiten |
Anmerkung |
| Bitgeschwindigkeit pro Weg |
BR |
|
10,3125
|
|
Gb/sec |
1 |
| Bit-Fehler-Verhältnis |
BRUSTBEEREN |
|
|
1e-12
|
|
2
|
| Abstand auf OM3 MMF (CDS1) |
D1 |
|
|
100 |
Meter |
3
|
| Abstand auf OM4 MMF (CDS1) |
D2 |
|
|
150 |
Meter |
3 |
Anmerkungen:
1. Konform mit Ethernet 40G. Kompatibel mit Gigabit Ethernet 1/10 und Kanal der Faser-1/2/4/8/10G.
2. Geprüft mit einer Testseite PRBS 231-1.
3. Pro 40GBASE-SR4 gehören IEEE 802.3ba, Teilnummer: OLSQ854XM-CDS1
Produkt-Eigenschaften
●Stützt 9,95 zu den Bitgeschwindigkeiten 10.3125Gb/s pro Kanal
●Vierkanal, Behälter 1x12 MPO
●Heißer steckbarer QSFP+-Formfaktor
●Technologie Reihe VCSEL 850nm
●Anwendbar für 100m auf OM3 MMF, 150mon OM4 MMF.
●Eingebaute digitale Diagnosefunktionen
●Leistungsaufnahme der geringen Energie, < 1="">
●Elektrische Schnittstelle Unretimed XLPPI
●Funktionierende Gehäusetemperatur: 0°C zu °C 70
