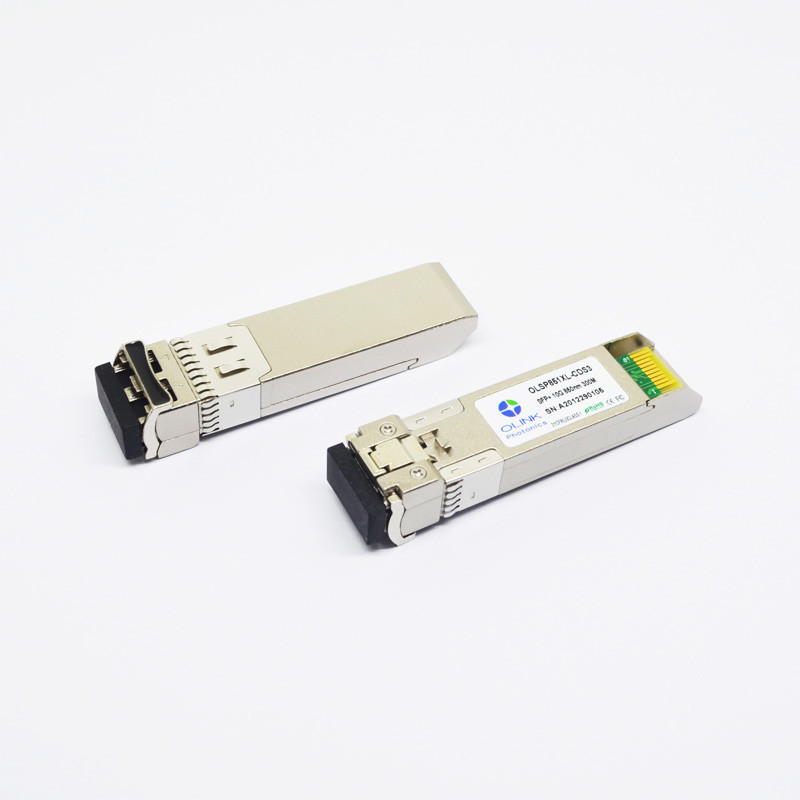

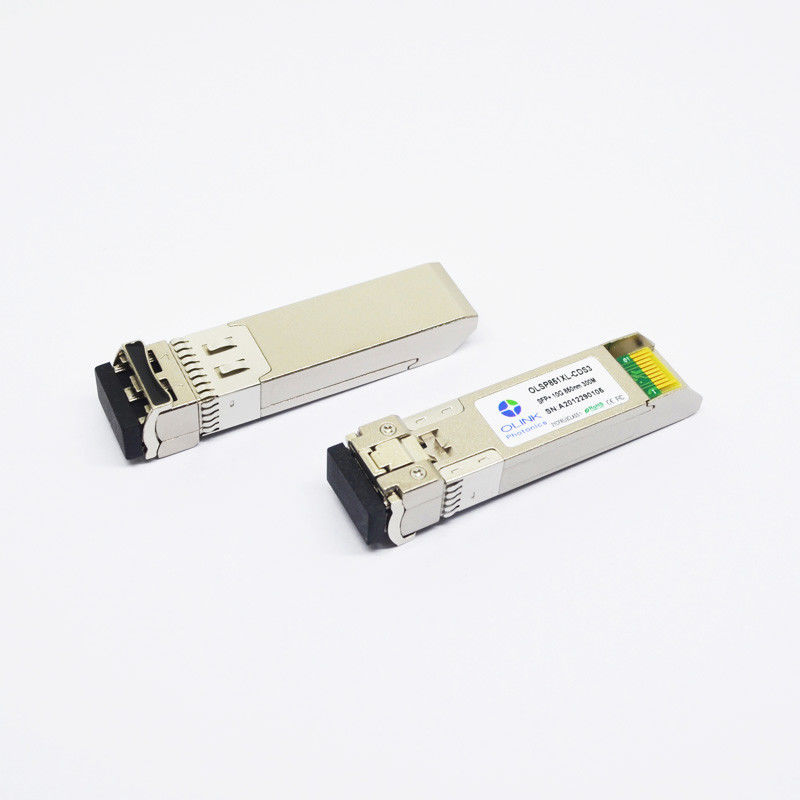

Extreme kompatibler 10GBase-SR SFP+ Transceiver der Netz-10301 (MMF, 850nm, 300m, DOM, LC)

OLSP851XL-C (I) extremes kompatibles DS3 ist ein Duplex-10GBASE-SR/SW Transceiver des Ethernets des Ethernet-10G/8G FC SFP+, der für optische Langstreckennachrichtenübertragungen bis 300m mit dem Signalisieren von Rate bis zu 10Gbps bestimmt ist. Olinkcoms optische Transceivers 10Gbps-Duplex haben rigorose Qualifikation und die Bescheinigung durchgemacht, die prüft, um aufeinander folgende Kompatibilität unter Verwendung der zugeschalteten Ausrüstung zur Verfügung zu stellen. Alle SFP+ s sind konforme ROHS, zulassen Realzeitdiagnoseüberwachung.

Eigenschaften

• Heiß-steckbarer SFP+-Fußdruck
• Eingebaute digitale Diagnosefunktionen
• Ungekühlter 850nm VCSEL Laser-Übermittler
• RoHS-6 konform (bleifrei)
• Verlustleistung < 1W=""> • Empfänger, der elektrische Schnittstelle begrenzt
• Duplex-LC-Verbindungsstück
• Einzelne Stromversorgung 3.3V

Absolute Maximalleistungen

Parameter	Symbol	Min.	Maximum.	Einheit	Anmerkung
Versorgungs-Spannung	Vcc	-0,5	4,0	V
Lagertemperatur	TS	-40	85	°C
Relative Luftfeuchtigkeit	Relative Feuchtigkeit	0	85	%

Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.

Allgemeine Betriebsmerkmale

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Datenrate	Dr	9,953	10,3125	11,3	Gb/s
Versorgungs-Spannung	Vcc	3,13	3,3	3,47	V
Versorgung gegenwärtig	Icc₅			300	MA
Funktionierender Fall Temp.	Tc	0		70	°C
Funktionierender Fall Temp.	TI	-40		85	°C

Optische Eigenschaften (SPITZEN (C) = ℃0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Übermittler
Funktionierende Wellenlänge	λ	810	850	880	Nanometer
Allee. Ausgangsleistungs (ermöglicht)	PFLASTERN Sie	-6		0	dBm	1
Löschungs-Verhältnis	ER	3,5			DB
Effektivwertspektralbreite	Δλ			0,85	Nanometer
Aufstieg/Abfallzeit (20%~80%)	Tr/Tf			50	ps	2
Streuungsstrafe	TDP			2	DB
Ertrag-optisches Auge	Konform mit IEEE 0802.3ae
Empfänger
Funktionierende Wellenlänge		840	850	860	Nanometer
Empfänger-Empfindlichkeit (ER=4.5)	PSEN1			-11,1	dBm	3
Überlastung	PFLASTERN Sie			0,5	dBm
LOS erklären	PA	-30			dBm
LOS De-erklären	PD			-12	dBm
Los-Hysterese	PD-PA	0,5			DB

Anmerkungen:

1. Gemessen an 10.3125b/s mit PRBS 231 ^{– 1} NRZ-Testseite.

2.20%~80%

3.Under der ER schlechtestes case=4.5@ 10,3125 Gb/s mit PRBS 231 ^{- 1} NRZ-Testseite für BRUSTBEEREN < 1x10="">-12

Anwendungen

• 10GBASE-SR an 10.3125Gbps

• 10GBASE-SW an 9.953Gbps

• Andere Lichtleitstrecken

Beschreibung

Das SFP-10G-SR ist ein optisches Kurzstreckenmodul 10G SFP+ in mehreren Betriebsarten, das mit Spezifikt. 10GBase-SR konform ist. Es benutzt einen VCSEL Laser-Übermittler an 850nm. Zeilenfrequenz des Transceivers ist 10.3125Gbps. Geprüft und kompatibel gefunden auf verschiedenen Schaltern des Ethernets 10G.

Alle unsere Faseroptiktransceivermodule kommen mit 3 Jahren Garantie. Jedes SFP-10G-SR Modul wird umweltsmäßig in seinem spezifischen Hafen/in Plattform geprüft, die Befolgungsüberprüfung für Abstand, Wellenlänge, Verkehrsdichte und Licht umfasst.

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	OLKOPTO
Zertifizierung:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Modellnummer:	OLSP851XL-C (I) DS3

Min Bestellmenge:	1 PC
Preis:	negotiable
Verpackung Informationen:	Tasche der Folie 10pcs/, einzelnes Paket
Lieferzeit:	3-6 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	80-120k pro Monat

Produktname:	10Gbase-SR	Kompatibilität:	Extrem
Datenrate:	10Gb/s	Form-Faktor:	SFP+
Wellenlänge:	850nm	Maximaler Abstand:	300m
Faser-Art:	MMF	Optische Komponenten:	VCSEL/PIN
Funktions-Wahlen:	DOM	Betriebstemperatur:	0-70°C, -40-85°C
