Optik-40G QSFP+ LR4 Transceiver-Ähnlichkeit steckbares 1270nm 10km der Faser-

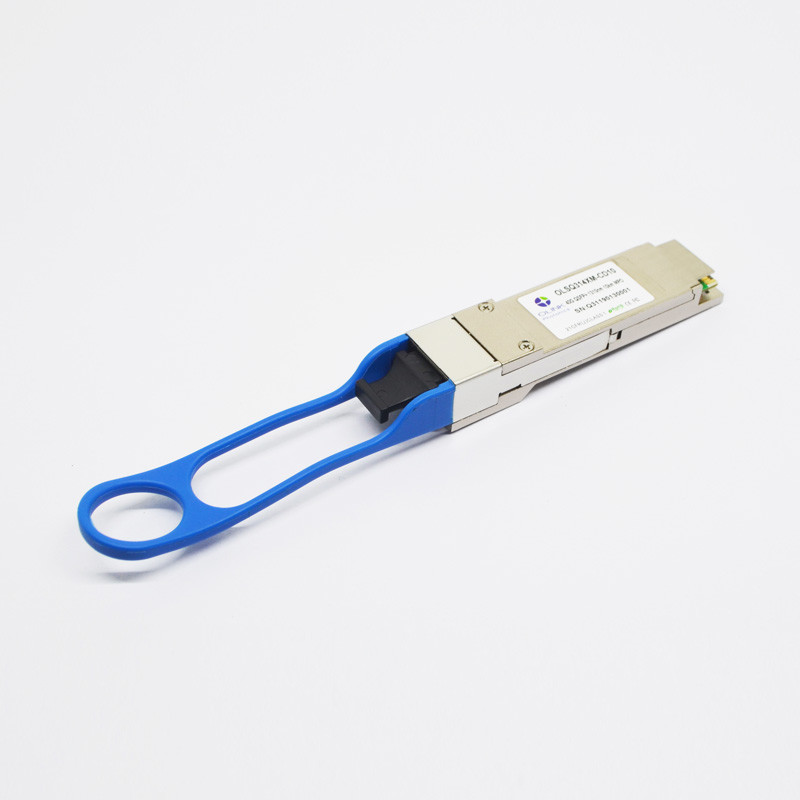

40G QSFP+ LR4 PSM 10km optisches Transceiver-Modul DOM MPO SMF QSFP-40GE-LR4
Produkt-Beschreibungen
Das OLSQxx4XL-CD10 ist ein Vierkanal, steckbar, Ähnlichkeit, Glasfaser-QSFP+-Transceiver für InfiniBand QDR/DDR/SDR, Kanal der Faser 10G/8G/4G/2G. und Dämpfungsregler-Anwendungen. Das optische Modul QSFP-Vollduplex bietet 4, die Unabhängiger und die Empfangskanäle übertragen an, je fähig zur Operation 10.3Gbps für eine gesamte Datenrate von 40Gbps 10km unter Verwendung der Einmodenfaser. Diese Module sind entworfen, um über Einmodenfasersystemen unter Verwendung 1310nm DFB zu funktionieren Laser-Reihe. Ein Flachkabel aus optischen Fasern mit einem MPO-/MTPTMverbindungsstück kann in den QSFP-Modulbehälter verstopft werden. QSFP+ PSM LR4 ist eine Art paralleler Transceiver, der Kosteneinsparungen der erhöhten Portdichte und des Gesamtsystems liefert.
Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λc |
1290 |
1310 |
1330 |
Nanometer |
|
| Allee. Spitzenleistung |
PFLASTERN Sie |
-7 |
|
+2,3 |
dBm |
|
|
Unterschied bezüglich der Produkteinführungsenergie
zwischen irgendwelchen zwei Wegen (OMA)
|
DL |
|
|
5 |
DB |
|
| Löschungs-Verhältnis |
ER |
3,5 |
|
|
DB |
|
| Höchstleistung, jeder Weg |
Pp. |
|
|
4 |
dBm |
|
| Streuungsstrafe, jeder Weg |
TDP |
|
|
3,5 |
DB |
|
|
Durchschnittliche Produkteinführungsenergie von WEG
Übermittler, jeder Weg
|
POFF |
|
|
-30 |
DB |
|
|
Augen-Maskenkoordinaten:
X1, X2, X3, Y1, Y2, Y3
|
SPEZIFIKATIONS-WERTE
0,23, 0,34, 0,43, 0,27, 0,35, 0,4
|
Schlag-Verhältnis =
5x10-5
|
| Empfänger |
| Funktionierende Wellenlänge |
λc |
|
1310 |
|
Nanometer |
|
| Betonte Empfängerempfindlichkeit in OMA (OLSQ854XM-CDS1) |
PSEN1 |
|
|
-12,5 |
dBm |
3 |
| Durchschnitt empfangen Energie, jeden Weg |
PFLASTERN Sie |
-11 |
|
+2,4 |
dBm |
|
| Empfänger-Reflexionsvermögen |
Rrx |
|
|
-12 |
DB |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-15 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen mit Übereinstimmungstestsignal an TP3 für BRUSTBEEREN = 10-12 Empfänger-Eigenschaften
Produkt-Eigenschaften
●Vierkanalvollduplextransceivermodule
●Übertragungsgeschwindigkeit bis zu 11.2Gbit/s pro Kanal
●Bis 10km Getriebe der Einmodenfaser
●Leistungsaufnahme der geringen Energie <2>
●Funktionierende Gehäusetemperatur: 0°C zu +70°C
●Spannung der Stromversorgung 3.3V
●RoHS 6 konform
●Heißer steckbarer QSFP-Formfaktor
●Einzelner MPO-Verbindungsstückbehälter
●Eingebaute digitale Diagnosefunktion
Anwendungen
●InfiniBand QDR, DDR und SDR
●Ethernet 40G
●Eigene Hochgeschwindigkeitsverbindungen
●Rechenzentrum
Olinkcom als Fertigung, wir wir häufig bedeutende Marken kompatibel, wie Cisco, Wacholderbusch, Dlink, Brokat, Extrem, Huawei etc.
