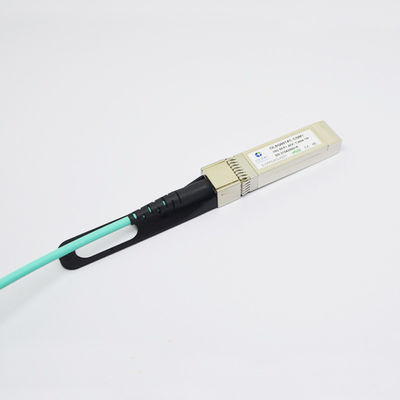

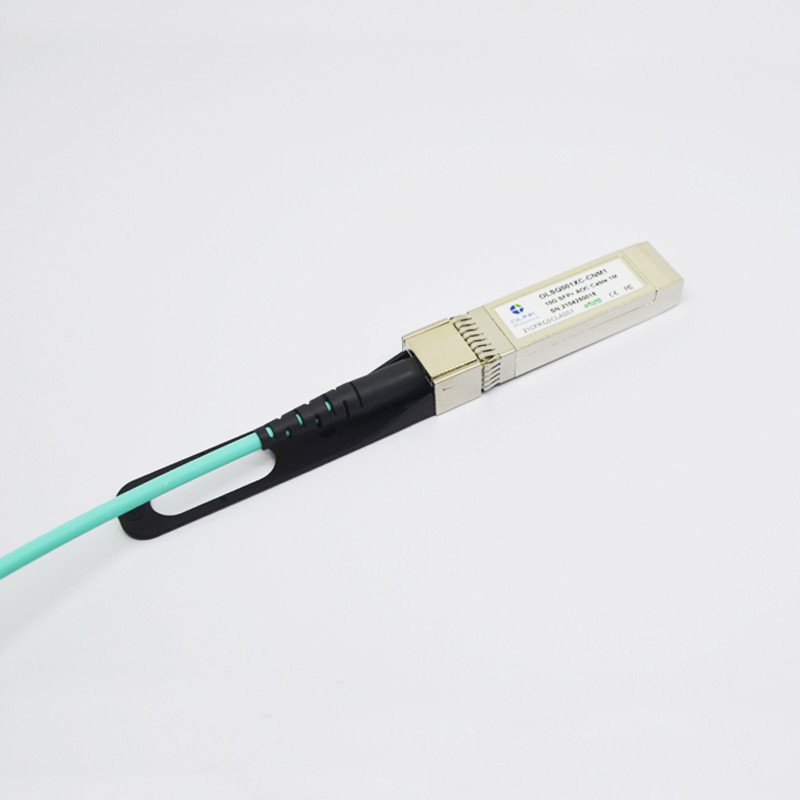

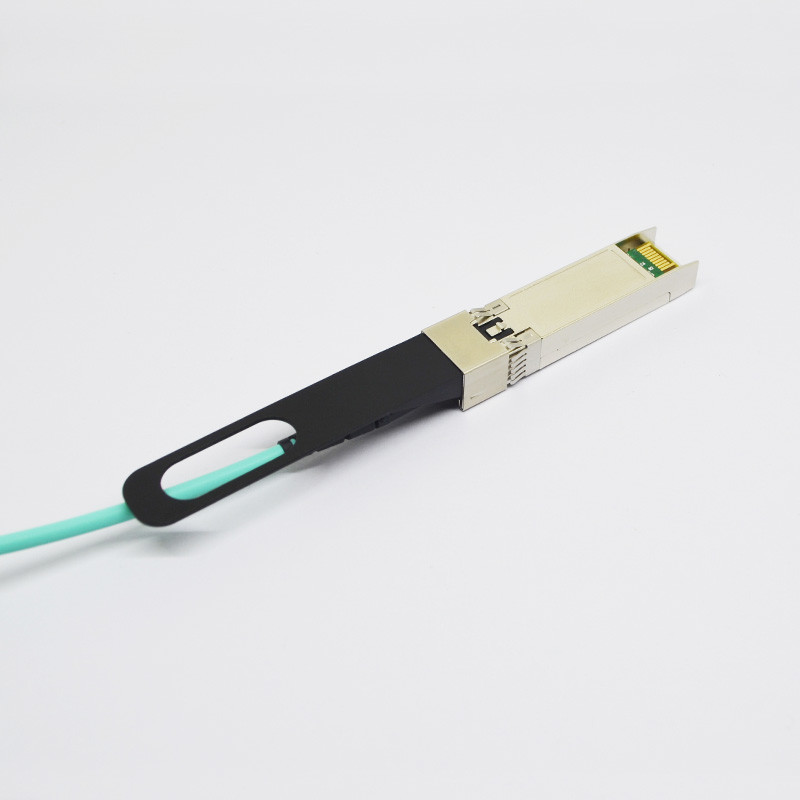

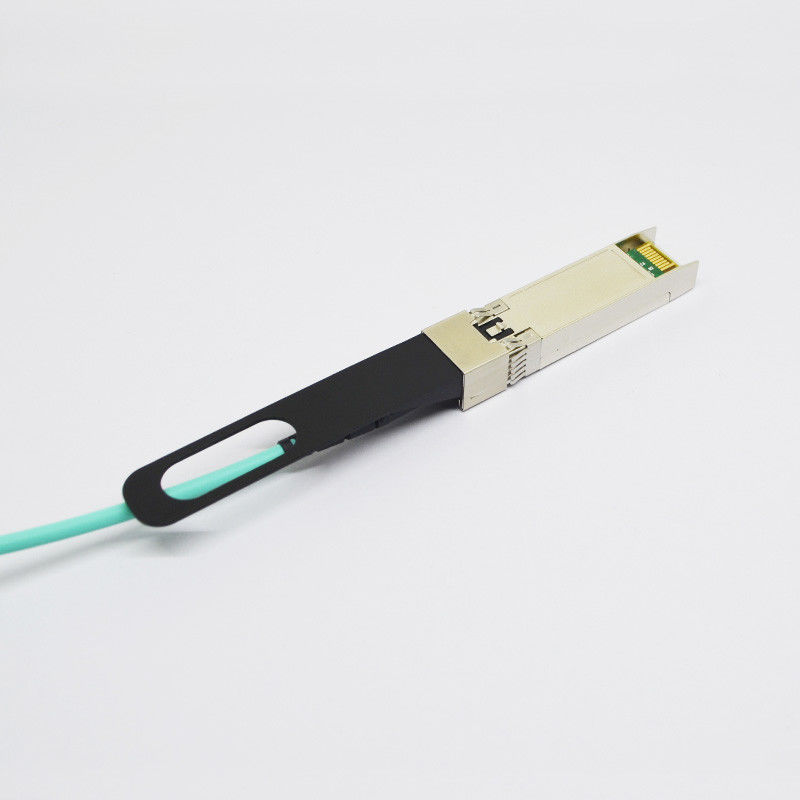

Kompatible 10G AOC aktive Lichtleiterkabel SFP+ des Wacholderbusch-zu SFP+

Juniper Compatible 10G AOC Active Optical Cables SFP+ To SFP+
Juniper Compatible 10G AOC Active Optical Cables SFP+ To SFP+ Juniper Compatible 10G AOC Active Optical Cables SFP+ To SFP+
Grundlegende Informationen
Herkunftsort: Shenzhen China
Markenname: OLKOPTO
Zertifizierung: RoHS FCC CE GS UL FDA etc
Modellnummer: OLSP81XA-CDMXX
Min Bestellmenge: 1PC
Verpackung Informationen: Einzelnes Paket oder 10pcs/pallet oder 20pcs/pallet
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit: 80-120k pro Monat
Kontakt
Kompatibel: Juniper Networks Verbindungsstückart: SFP+ zu SFP+
Datenrate: 10Gbps Kabellänge: 1m, 2m, 3m, 10m
Temperatur: 0 zu 70°C (- 40 zu 85℃) Verkäufer-Name: Olinkcom
Shell Material: Metall schließen ein Anwendung: 10G AOC SFP+ und 10G BASE-SR an 10.31Gbps
Markieren:

Aktive Lichtleiterkabel AOC

,

aktive Lichtleiterkabel 10G

,

SFP+-Active-Lichtleiterkabel

Kompatibles 10G AOC aktives Lichtleiterkabel SFP+ des Wacholderbusch-zu SFP+



Kompatibles 10G SFP+ aktives Lichtleiterkabel Juniper Networkss JNP-10G-AOC



Beschreibung:

Die aktiven Versammlungen des Lichtleiterkabel-(AOC) für SFP+-Anwendungen ist ein Produkt, zum von Anwendungen des Ethernets zu dienen 10Gb. Sie ist entworfen, um der Ausrüstung 10GbE mit der sehr hohen Portdichte zu ermöglichen Entwürfen, die auf der elektrischen und mechanischen Spezifikation basiert.



Absolute Maximalleistungen

Parameter Symbol Min. Maximum. Einheit Anmerkung
Versorgungs-Spannung Vcc -0,5 3,6 V
Lagertemperatur TS -5 75 °C
Relative Luftfeuchtigkeit Relative Feuchtigkeit 5 85 %



Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.



Allgemeine Betriebsmerkmale

Parameter Symbol Min. Art Maximum. Einheit Anmerkung
Datenrate Dr   10,3125   Gb/s
Versorgungs-Spannung Vcc 3,13 3,3 3,47 V
Versorgung gegenwärtig Icc5     300 MA
Funktionierender Fall Temp. Tc 0   70 °C
TI -40   85



Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Parameter Symbol Min. Art Maximum. Einheit Anmerkung
Übermittler
Funktionierende Wellenlänge λ 840 850 860 Nanometer
Ertrag-optisches Auge Konform mit IEEE 0802.3ae
Empfänger
Funktionierende Wellenlänge   840   860 Nanometer
Elektrische Eigenschaften des aktiven Kabelinput
Differenziale Daten-Eingangsspannung VIH-VIL 200   100 mVpp 1
Differenziale Eingangsimpedanz RIN 90 100 110 Ω
TX-Sperrung gab Spannung-niedriges ein VIL 0   0,8 V 2
TX-Sperrung gab Spannung-es-hoh ein VIH 2,0   VCC V 2
TX-Störung gab Spannung-niedriges aus Vol. 0   0,8 V 3
TX-Störung gab Spannung-es-hoh aus VOH 2,0   VCC V 3
Elektrische Eigenschaften des aktiven Kabelausgangs
Differenziale Datenausgabe-Spannung

VOH-

Vol.

 200   1000 Millivolt 1

Differenzausgang

Widerstand

 NIEDERLAGE 90 100 110 Ω

LOS-erklärter Ertrag

Spannung-niedrig

 Vol. 0   0,4 V 3

LOS-Deasserted gab aus

Spannung-hoch

 VOH 2,0   VCC V 3



Anmerkungen:

1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.

2. Gemessen an den BRUSTBEEREN weniger als 1E-12, zurück zu Rückseite. Das Maßmuster ist PRBS 231-1 mit schlechtestem ER=4.5@ 10.3125Gb/s.

3. Interner Wechselstrom verband

4. TX-Sperrung hat ein internes 4.7KΩ zu 10 KΩ hochziehen zu VccT

5. Maß mit 4.7KΩ ziehen zu Vcc auf Wirtsbrett hoch



Kabel-mechanische Spezifikationen

Parameter Wert Einheiten
Durchmesser 3 Millimeter
Minimaler Biegungsradius 30 Millimeter





Längentoleranz

 Länge < 1="" m:=""> Cm
1 m-≤length ≤ 4,5 m: +15/-0 Cm
5 m-≤length ≤ 14,5 m: +30/-0 Cm
Length≥15.0 m +2%/-0 m
Kabelfarbe Orange (OM2), Aqua (OM3), Megenta (OM4)



Einrichtungs-Informationen

Teilnummer Beschreibung
OLSP81XA-CDM10 SFP+, bis zu 10Gb/s, AOC, 0~70℃, mit Diagnosemonitor Digital
OLSP81XA-IDM10 SFP+, bis zu 10Gb/s, AOC, -40~85℃, mit Diagnosemonitor Digital
