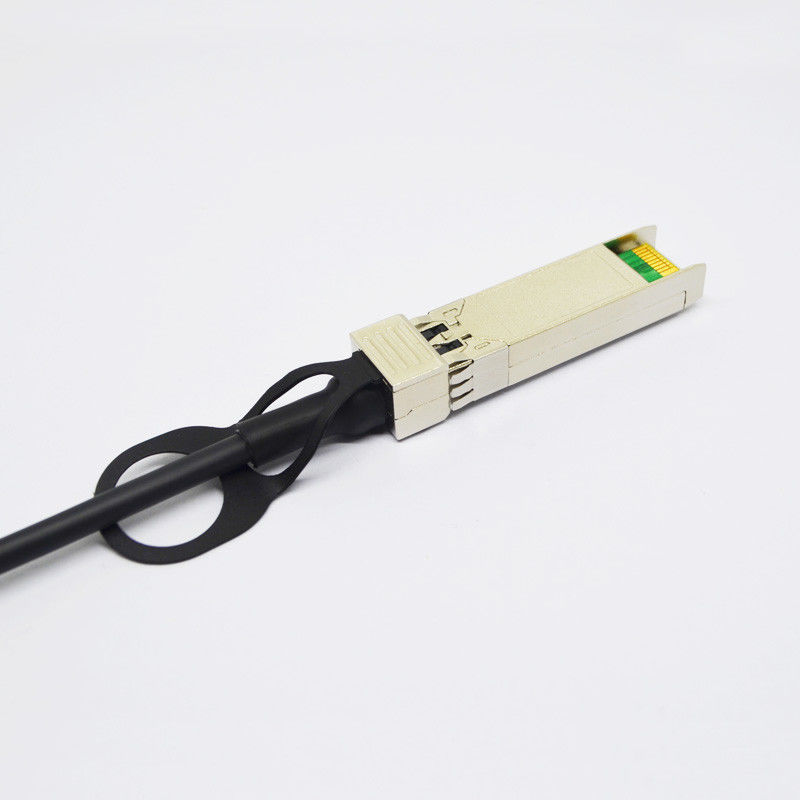

Kompatible direkte Befestigung HPE H3C verkabelt SFP+ zu SFP+-Kupfer Twinax DAC 1M

Pin

Logik

Symbol

Beschreibung

1

VeeT

Modul-Übermittler-Boden

2

LVTTL-O

Tx_Fault

Modul-Übermittler-Störung

3

LVTTL-I

Tx_Disable

Übermittlersperrung; Stellt Übermittlerlaser-Ertrag ab

4

LVTTL-I/O

SDA

2-drahtige serielle Schnittstellen-Datenleitung (selbe als MOD-DEF2 in INF-8074i)

5

LVTTL-I/O

SCL

2-drahtige serielle Schnittstellen-Uhr (selbe als MOD-DEF1 in INF-8074i)

6

Mod_ABS

Modul abwesend, angeschlossen an VeeT oder VeeR in das Modul

7

LVTTL-I

RS0

Rate Select 0, steuert beliebig SFP+-Modulempfänger

8

LVTTL-O

Rx_LOS

Empfänger-Verlust des Signal-Anzeichens (in FC kennzeichnete als Rx_LOS und im Ethernet, das als Signal gekennzeichnet wird, ermitteln Sie)

9

LVTTL-I

RS1

Rate Select 1, steuert beliebig SFP+-Modulübermittler

10

Drehen Sie sich

Modul-Empfänger-Boden

11

Drehen Sie sich

Modul-Empfänger-Boden

12

CML-O

RD

Empfänger umgekehrte Datenausgabe

13

CML-O

RD+

Empfänger Nicht-umgekehrte Datenausgabe

14

Drehen Sie sich

Modul-Empfänger-Boden

15

VccR

Versorgung des Modul-Empfänger-3,3 V

16

VccT

Versorgung des Modul-Übermittler-3,3 V

17

VeeT

Modul-Übermittler-Boden

18

CML-I

TD+

Übermittler Nicht-wandelte Dateneingabe um

19

CML-I

TD

Übermittler wandelte Dateneingabe um

20

VeeT

Modul-Übermittler-Boden

Teilnummer

Beschreibung

OLCS001XC-CNMx

Direkte Befestigungs-passives Kabel SFP+ (10GSFP+Cu), 1m, 3m, 5m, AWG-Lehre: 30, 0ºC | +70ºC

x bedeutet

1=1m, 3=3m, 5=5m
