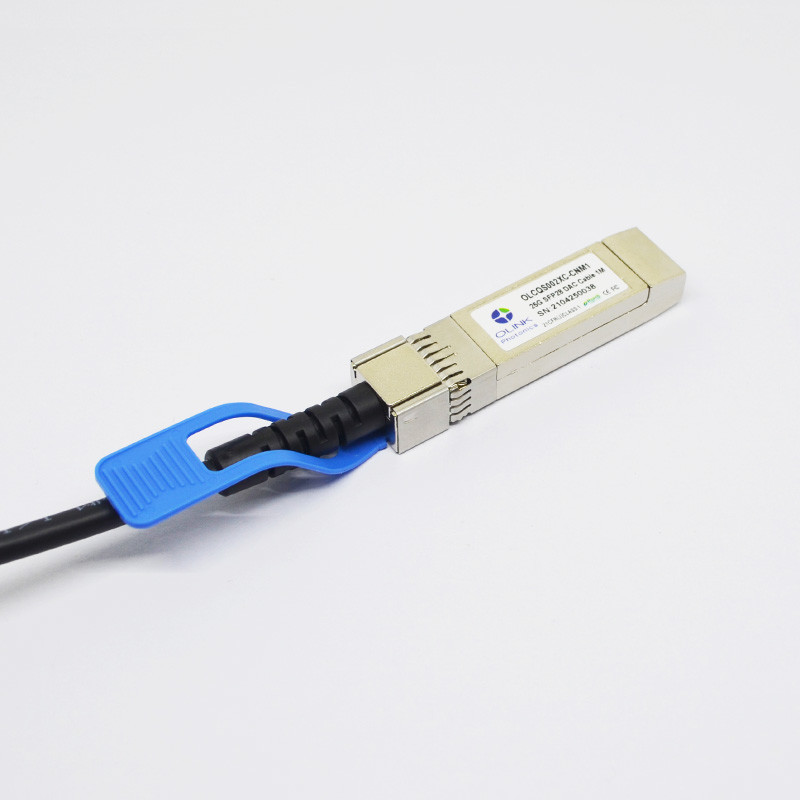

Kabel 3M Cisco Compatible SFP28 DAC Cable Copper 25G Twinax

Befestigungs-Kupfer Twinax-Kabel 3M Ciscos kompatibles SFP-H25G-CU3M 25G SFP28 passives direktes

Olinkcoms sind passive Kabel SFP28 Hochleistung, kosteneffektive Input-/Outputlösungen für Ethernet 25G. Erlauben kupferne Kabel SFP28 Hardware herstellt, um hohe Portdichte, Flexibililtät und Nutzung zu sehr niedrigen Kosten und verringerten zu einer Leistungsbilanz zu erzielen

Hochgeschwindigkeitseigenschaften

Parameter	Symbol	Minute	Art	Maximal	Einheiten	Anmerkungen
Differenzialer Widerstand	RIN, PP.	90	100	110	Ω
Einfügungsdämpfung	SDD21	8		22,48	DB	Bei 12,8906 Gigahertz
Differenzial Rückflussdämpfung	SDD11	12,45		Sehen Sie 1	DB	Bei 0,05 bis 4,1 Gigahertz
Differenzial Rückflussdämpfung	SDD22	3,12		Sehen Sie 2	DB	Bei 4,1 bis 19 Gigahertz
Gleichtakt zu Gleichtakt ErtragRückflussdämpfung	SCC11	2			DB	Bei 0,2 bis 19 Gigahertz
Gleichtakt zu Gleichtakt ErtragRückflussdämpfung	SCC22	2			DB	Bei 0,2 bis 19 Gigahertz
Differenzial zum Gleichtakt Rückflussdämpfung	SCD11	12		Sehen Sie 3	DB	Bei 0,01 bis 12,89 Gigahertz
Differenzial zum Gleichtakt Rückflussdämpfung	SCD22	10,58		Sehen Sie 4	DB	Bei 12,89 bis 19 Gigahertz
Differenzial zum Gleichtakt Umwandlungs-Verlust	SCD21-IL	10				Bei 0,01 bis 12,89 Gigahertz
				Sehen Sie 5	DB	Bei 12,89 bis 15,7 Gigahertz
		6,3				Bei 15,7 bis 19 Gigahertz
Kanal-Gewinnspanne	COM	3			DB

Anmerkungen:

Reflexionsfaktor gegeben durch Gleichung SDD11 (DB) < 16="">
Reflexionsfaktor gegeben durch Gleichung SDD11 (DB) < 10="">
Reflexionsfaktor gegeben durch Gleichung SCD11 (DB) < 22="" -="">
Reflexionsfaktor gegeben durch Gleichung SCD11 (DB) < 15="" -="">
Reflexionsfaktor gegeben durch Gleichung SCD21 (DB) < 27="" -="">

Regelnde Befolgung

Eigenschaft	Prüfmethode	Leistung
Elektrostatische Entladung (ESD) zu den elektrischen Stiften	MIL-STD-883C Methode 3015,7	Klasse 1 (Volt >2000)
Elektromagnetische Störung (EMS)	FCC-Klasse B	Konform mit Standards
	Klasse B CENELEC EN55022
	Klasse B CISPR22 ITE
Rf-Immunität (HF-Störung)	IEC61000-4-3	Zeigen Sie gewöhnlich keine messbare Wirkung von einem 10V/m Feld, das von 80 zu 1000MHz gefegt wird
RoHS-Befolgung	RoHS richtungweisendes 2011/65/EU und es ist Änderungs-Richtlinien 6/6	RoHS 6/6 konform

Pin-Funktions-Definition

Pin	Logik	Symbol	Beschreibung
1		VeeT	Modul-Übermittler-Boden
2	LVTTL-O	Tx_Fault	Modul-Übermittler-Störung
3	LVTTL-I	Tx_Disable	Übermittlersperrung; Stellt Übermittlerlaser-Ertrag ab
4	LVTTL-I/O	SDA	2-drahtige serielle Schnittstellen-Datenleitung (selbe als MOD-DEF2 in INF-8074i)
5	LVTTL-I/O	SCL	2-drahtige serielle Schnittstellen-Uhr (selbe als MOD-DEF1 in INF-8074i)
6		Mod_ABS	Modul abwesend, angeschlossen an VeeT oder VeeR in das Modul
7	LVTTL-I	RS0	Rate Select 0, steuert beliebig SFP+-Modulempfänger
8	LVTTL-O	Rx_LOS	Empfänger-Verlust des Signal-Anzeichens (in FC kennzeichnete als Rx_LOS und im Ethernet, das als Signal gekennzeichnet wird, ermitteln Sie)
9	LVTTL-I	RS1	Rate Select 1, steuert beliebig SFP+-Modulübermittler
10		Drehen Sie sich	Modul-Empfänger-Boden
11		Drehen Sie sich	Modul-Empfänger-Boden
12	CML-O	RD	Empfänger umgekehrte Datenausgabe
13	CML-O	RD+	Empfänger Nicht-umgekehrte Datenausgabe
14		Drehen Sie sich	Modul-Empfänger-Boden
15		VccR	Versorgung des Modul-Empfänger-3,3 V
16		VccT	Versorgung des Modul-Übermittler-3,3 V
17		VeeT	Modul-Übermittler-Boden
18	CML-I	TD+	Übermittler Nicht-wandelte Dateneingabe um
19	CML-I	TD	Übermittler wandelte Dateneingabe um
20		VeeT	Modul-Übermittler-Boden

Mechanische Spezifikationen

Das Verbindungsstück ist mit der Spezifikation SFF-8432 kompatibel.

Kabel 3M Cisco Compatible SFP28 DAC Cable Copper 25G Twinax 0

Einrichtungs-Informationen

Teilnummer	Beschreibung
OLSP02XC-CDM3	SFP28, bis 25,781 Gb/s, kupfernes Kabel, 0~70℃, 3M

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	OLKOPTO
Zertifizierung:	CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Modellnummer:	OLSP02XC-CNM3

Min Bestellmenge:	1 PC
Preis:	negotiable
Verpackung Informationen:	TASCHE 1PC/FOIL
Lieferzeit:	3-6 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	80-120k pro Monat

Cisco-Teilnummer:	SFP-H25G-CU3M	Formularart:	SFP28 zu SFP28
Datenrate:	25g	Kabellänge:	3m
Aktiv/passives:	Passiv	Draht AWG-Lehre:	30awg
Jacken-Material:	PVC	Temperaturspanne:	°C 0~ 70
Markieren:	25g SFP28 DAC Cable , Kabel 25G Twinax , Kabel 25g SFP28 Twinax
