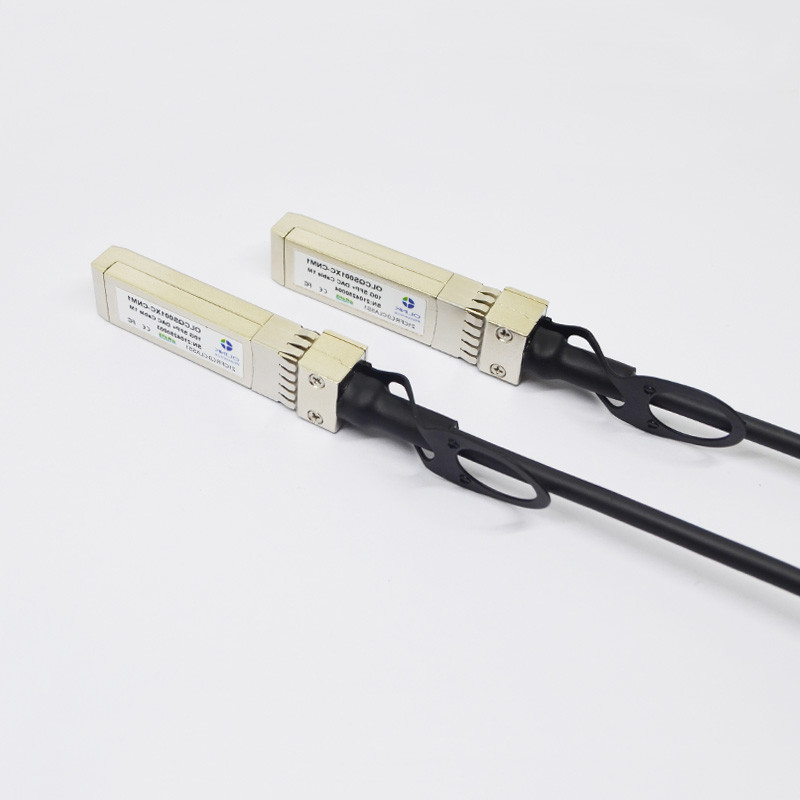

Stiftflachstecker des Wacholderbusch-kompatibler 10G SFP+ DAC Twinax Cable 3M With 20

SFP+ DAC Specifications

Zahl von Wegen

Tx u. Rx

Kanal-Datenrate

10,3125 Gbps

Betriebstemperatur

0 zu + 70°C

Lagertemperatur

-40 zu + 85°C

Versorgungs-Spannung

3,3 V nominal

Elektrische Schnittstelle

20 Stiftflachstecker

Management-Schnittstelle

Serie, I2C

Pin

Logik

Symbol

Beschreibung

1

VeeT

Modul-Übermittler-Boden

2

LVTTL-O

Tx_Fault

Modul-Übermittler-Störung

3

LVTTL-I

Tx_Disable

Übermittlersperrung; Stellt Übermittlerlaser-Ertrag ab

4

LVTTL-I/O

SDA

2-drahtige serielle Schnittstellen-Datenleitung (selbe als MOD-DEF2 in INF-8074i)

5

LVTTL-I/O

SCL

2-drahtige serielle Schnittstellen-Uhr (selbe als MOD-DEF1 in INF-8074i)

6

Mod_ABS

Modul abwesend, angeschlossen an VeeT oder VeeR in das Modul

7

LVTTL-I

RS0

Rate Select 0, steuert beliebig SFP+-Modulempfänger

8

LVTTL-O

Rx_LOS

Empfänger-Verlust des Signal-Anzeichens (in FC kennzeichnete als Rx_LOS und im Ethernet, das als Signal gekennzeichnet wird, ermitteln Sie)

9

LVTTL-I

RS1

Rate Select 1, steuert beliebig SFP+-Modulübermittler

10

Drehen Sie sich

Modul-Empfänger-Boden

11

Drehen Sie sich

Modul-Empfänger-Boden

12

CML-O

RD

Empfänger umgekehrte Datenausgabe

13

CML-O

RD+

Empfänger Nicht-umgekehrte Datenausgabe

14

Drehen Sie sich

Modul-Empfänger-Boden

Teilnummer

Beschreibung

OLSP01XC-CN3

SFP+, bis 10 Gb/s, kupfernes Kabel, 0~70℃, 3M

OLSP01XC-IN3

SFP+, bis zu 10Gb/s, kupfernes Kabel, -40~85℃, 3M
