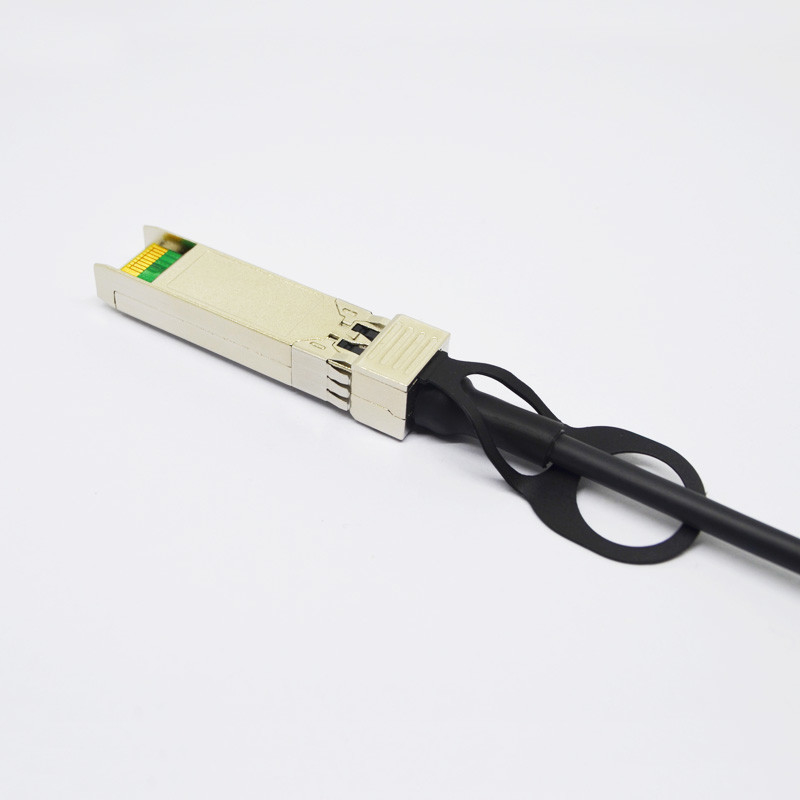

Kompatible passive direkte Befestigungs-Kabel Ciscos, Kabel 10G SFP+ Twinax

Cisco Compatible Passive Direct Attach Cables , 10G SFP+ Twinax Cable

Grundlegende Informationen

Herkunftsort:	China
Markenname:	OLKOPTO
Zertifizierung:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modellnummer:	OLSP01XC-CN1

Min Bestellmenge:	1 PC
Verpackung Informationen:	einzelnes Paket
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	80-100K pro Monat

Kontakt

Verbindungsstückart:

SFP+ zu SFP+

Datenrate:

10Gbps

AWG-Lehre:

30AWG

Kabellänge:

Jacken-Material:

PVC

Temperatur:

0~70℃

Markieren:

Kompatible passive direkte Befestigungs-Kabel Ciscos

passive direkte Befestigungs-Kabel 10G SFP+

Kompatibles 10G SFP+ Twinax Kabel Ciscos

Kompatible passive direkte Befestigung 10G Ciscos verkabelt Kabel SFP+ Twinax

Befestigungs-Kupfer Twinax-Kabel Ciscos SFP-H10GB-CU1M Compatible 10G SFP+ passives direktes

Allgemeine Beschreibung

Sind direkte Befestigungs-Kabel SFP+ mit den Spezifikationen SFF-8431, SFF-8432 und SFF-8472 konform. Verschiedene Wahlen des Drahtmessgeräts sind von 30 bis 24 AWG-Lehre mit verschiedenen Wahlen der Kabellänge verfügbar (bis 1M).

Allgemeine Produkt-Eigenschaften

SFP+ DAC Specifications
Zahl von Wegen	Tx u. Rx
Kanal-Datenrate	10,3125 Gbps
Betriebstemperatur	0 zu + 70°C
Lagertemperatur	-40 zu + 85°C
Versorgungs-Spannung	3,3 V nominal
Elektrische Schnittstelle	20 Stiftflachstecker
Management-Schnittstelle	Serie, I2C

Pin-Funktions-Definition

Pin	Logik	Symbol	Beschreibung
1		VeeT	Modul-Übermittler-Boden
2	LVTTL-O	Tx_Fault	Modul-Übermittler-Störung
3	LVTTL-I	Tx_Disable	Übermittlersperrung; Stellt Übermittlerlaser-Ertrag ab
4	LVTTL-I/O	SDA	2-drahtige serielle Schnittstellen-Datenleitung (selbe als MOD-DEF2 in INF-8074i)
5	LVTTL-I/O	SCL	2-drahtige serielle Schnittstellen-Uhr (selbe als MOD-DEF1 in INF-8074i)
6		Mod_ABS	Modul abwesend, angeschlossen an VeeT oder VeeR in das Modul
7	LVTTL-I	RS0	Rate Select 0, steuert beliebig SFP+-Modulempfänger
8	LVTTL-O	Rx_LOS	Empfänger-Verlust des Signal-Anzeichens (in FC kennzeichnete als Rx_LOS und im Ethernet, das als Signal gekennzeichnet wird, ermitteln Sie)
9	LVTTL-I	RS1	Rate Select 1, steuert beliebig SFP+-Modulübermittler
10		Drehen Sie sich	Modul-Empfänger-Boden
11		Drehen Sie sich	Modul-Empfänger-Boden
12		VccR	Versorgung des Modul-Empfänger-3,3 V
13		VccT	Versorgung des Modul-Übermittler-3,3 V
14		VeeT	Modul-Übermittler-Boden
15	CML-I	TD+	Übermittler Nicht-wandelte Dateneingabe um

Mechanische Spezifikationen

Das Verbindungsstück ist mit der Spezifikation SFF-8432 kompatibel.

Kompatible passive direkte Befestigungs-Kabel Ciscos, Kabel 10G SFP+ Twinax 0

Einrichtungs-Informationen

Teilnummer	Beschreibung
OLSP01XC-CN1	SFP+, bis 10 Gb/s, kupfernes Kabel, 0~70℃, 1M
OLSP01XC-IN1	SFP+, bis zu 10Gb/s, kupfernes Kabel, -40~85℃, 1M
