10km BiDi optischer Transceiver Verdrahtungshandbuchs 1270nmTX/1330nmRX 10G SFP+

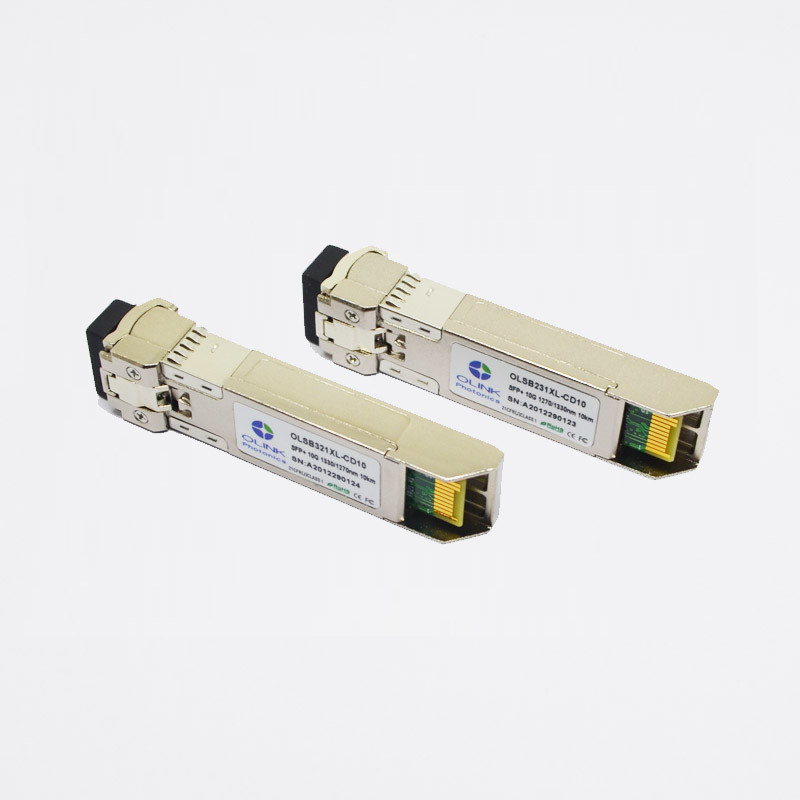

10km BiDi WDM 1270nmTX / 1330nmRX 10G SFP+ Optical Transceiver
10km BiDi WDM 1270nmTX / 1330nmRX 10G SFP+ Optical Transceiver
Grundlegende Informationen
Herkunftsort: China
Markenname: OLKOPTO
Zertifizierung: CE, RoHS, FCC, FDA, UL, EMC, ISO9001
Modellnummer: OLSBxx1XL-C (I) D10
Min Bestellmenge: 1 PC
Preis: negotiable
Verpackung Informationen: Tasche der Folie 10pcs/, einzelnes Paket
Lieferzeit: 3-6 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 80-120k pro Monat
Kontakt
Produkt-Name: 10G SFP+ BIDI TX1270/RX1330nm 10km Datenrate: 10Gb/s
Wellenlänge: TX1270/RX1330nm Abstand: 10KM
Kompatibilität: Soem Faser-Art: SMF
Optische Komponenten: DFB/PIN DOM: DOM
Verbindungsstück: Lc-Simplexbetrieb Gewicht: 0.024kg
Markieren:

optischer Transceiver 1330nmRX 10G SFP+

,

optischer Transceiver 1270nmTX 10G SFP+

,

10km BiDi Verdrahtungshandbuch-Transceiver

SFP+, BiDi Verdrahtungshandbuch, 1270nm TX/1330nm RX, LR SMF 10km, 10G, DOM, C-Temp/I-Temp





Generisches 10G SFP+ BIDI TX1270/RX1330nm 10km



Das OLSBxx1XL-C (ich) D10 kennzeichnet einen in hohem Grade zuverlässigen Übermittler 1270nm DFB und Fotodetektor PIN-1330nm in Simplexoptikstecker LC, der 10 Kilometer-Verbindungsabstand über Einzelstrangeinmodenfaser liefert.



Produkt-Eigenschaften

•  Elektrische Schnittstelle konform zu SFF-8431
•  Konform mit SFF-8472
• 1 optische serienmäßigschnittstelle 0Gb/s konform zu 802.3ae
•  Abstand bis 10km auf Einmodenfaser
•  Eingebaute digitale Diagnosefunktionen
•  Einzelne Stromversorgung 3.3V
•  Metalleinschließung, für niedrigere EMS
•  ROHS konform und bleifrei



Absolute Maximalleistungen

Parameter Symbol Min. Maximum. Einheit Anmerkung
Versorgungs-Spannung Vcc -0,5 4,0 V
Lagertemperatur TS -40 85 °C
Relative Luftfeuchtigkeit Relative Feuchtigkeit 0 85 %



Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.



Allgemeine Betriebsmerkmale

Parameter Symbol Min. Art Maximum. Einheit Anmerkung
Datenrate Dr 9,95 10,3125 11,3 Gb/s
Versorgungs-Spannung Vcc 3,13 3,3 3,47 V
Versorgung gegenwärtig Icc5     400 MA
Funktionierender Fall Temp. Tc 0   70 °C
TI -40   85





Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Parameter Symbol Min. Art Maximum. Einheit Anmerkung
Übermittler
Funktionierende Wellenlänge λ 1250 1270 1290 Nanometer
1310 1330 1350
Allee. Ausgangsleistungs (ermöglicht) PFLASTERN Sie -6   0 dBm 1
Seiten-Modus-Unterdrückungs-Verhältnis SMSR 30     DB
Löschungs-Verhältnis ER 4 4,5   DB
Effektivwertspektralbreite Δλ     1 Nanometer
Aufstieg/Abfallzeit (20%~80%) Tr/Tf     50 ps
Streuungsstrafe TDP     3,2 DB
Relative Intensitäts-Geräusche RIN     -128 dB/Hz
Ertrag-optisches Auge Konform mit IEEE 0802.3ae
Empfänger
Funktionierende Wellenlänge λ   1330   Nanometer
  1270
Empfänger-Empfindlichkeit (ER=4.5) PSEN1     -12,6 dBm 2
Empfänger-Empfindlichkeit (ER=6) PSEN2     -14,4 dBm 2
Durchschnitt empfangen Energie PFLASTERN Sie     0,5 dBm
Empfänger-Reflexionsvermögen Rrx     -12 DB
LOS erklären PA -30     dBm
LOS De-erklären PD     -17 dBm
Los-Hysterese PD-PA 0,5     DB



Anmerkungen:

1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.

2. Gemessen mit schlechtestem ER; BER-12<10>; 231 – 1 PRBS.



Dieses Modul wird zu den Arbeiten mit einer breiten Palette der Ausrüstung wie 10 Schalter Gigabit Ethernets (10 GbE), Router, Netzwerkschnittstelle-Karten (NIC) und Medien-Konverter programmiert
