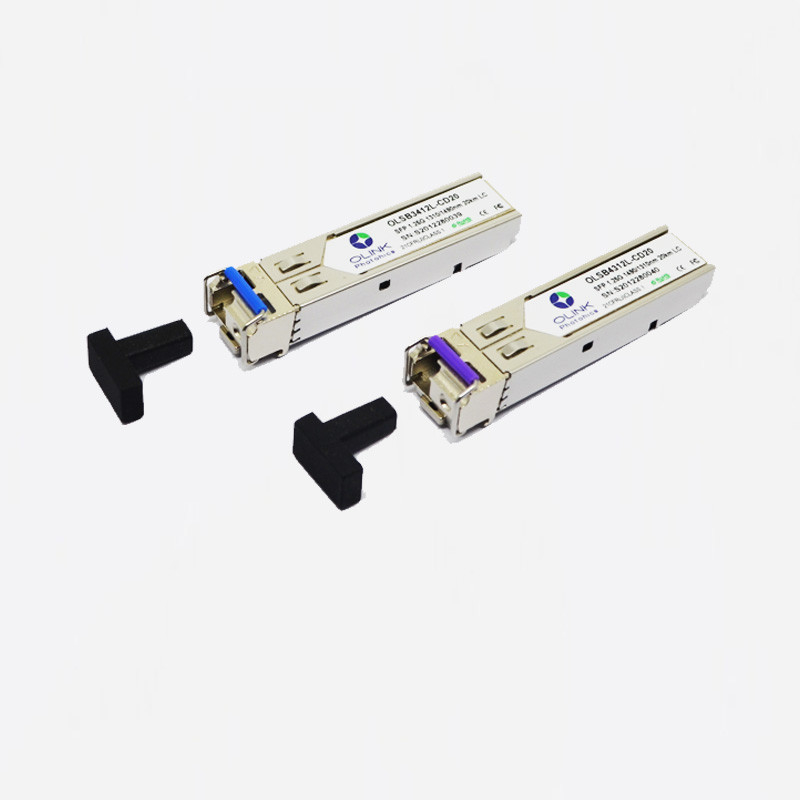

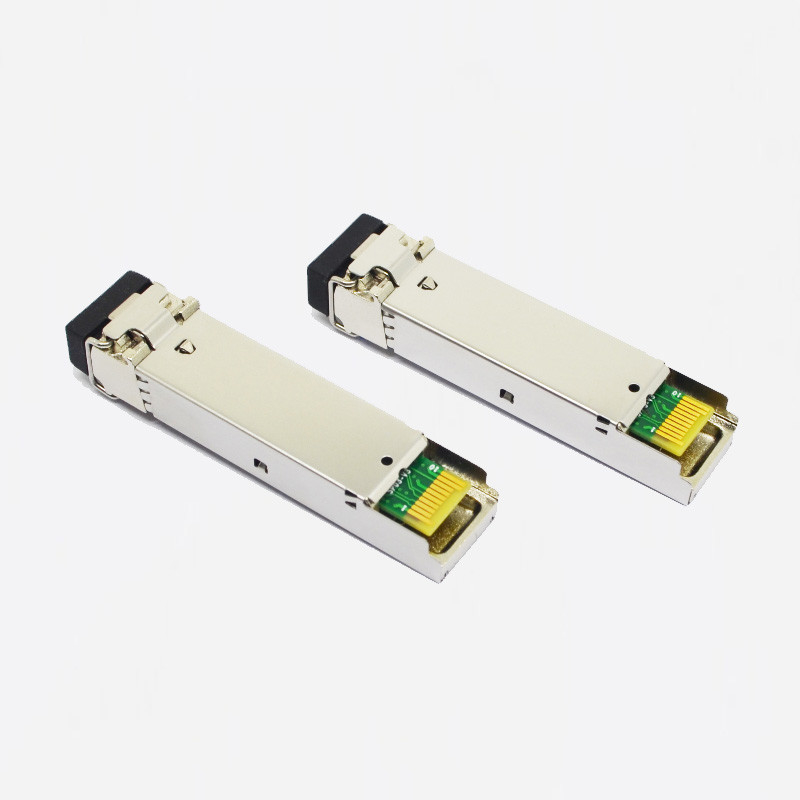

1000BASE-BX-D BiDi SFP 1490nm/1310nm 20km Transceiver-Modul DOM LC SMF
Produkt-Beschreibungen
Olinkphotonics OLSB 34(43) 12L-CD20, SFP-BIDI Transceivers sind Hochleistung, die kosteneffektiven Module, die Daten-Verdoppelungklassiges von 1.25Gbps/1.0625Gbps stützen und 20km Getriebeabstand mit SMF.The-Transceiver besteht aus drei Abschnitten: ein FP/DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht. Die Transceivers sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel. Für weitere Informationen beziehen Sie bitte sich auf SFP MSA.
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
4,0 |
V |
|
| Lagertemperatur |
TS |
-40 |
85 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
0 |
85 |
% |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Allgemeine Betriebsmerkmale
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Datenrate |
Dr |
|
1,25 |
|
Gb/s |
|
| Versorgungs-Spannung |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Versorgung gegenwärtig |
Icc5 |
|
|
220 |
MA |
|
| Funktionierender Fall Temp. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Differenziales Dateneingabeschwingen |
VIN, PP. |
120 |
|
820 |
mVpp |
1 |
| Tx-Sperrung Input-hoch |
VIH |
2,0 |
|
Vcc+0.3 |
V |
|
| Tx-Sperrung Input-niedrig |
VIL |
0 |
|
0,8 |
V |
|
| Tx-Störung Ertrag-hoch |
VOH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Tx-Störung Ertrag-niedrig |
Vol. |
0 |
|
0,8 |
V |
2 |
| Eingegebener differenzialer Widerstand |
Rin |
|
100 |
|
Ω |
|
| Empfänger |
| Differenziales Datenausgabeschwingen |
Vout, pp. |
340 |
650 |
800 |
mVpp |
3 |
| Rx LOS Ertrag-hoch |
VROH |
2,0 |
|
Vcc+0.3 |
V |
2 |
| Rx LOS Ertrag-niedrig |
VROL |
0 |
|
0,8 |
V |
2 |
Anmerkungen:
1. TD+ /Ar innerlich Wechselstrom verbunden mit differenzialer Beendigung 100Ω innerhalb des Moduls.
2. Tx-Störung und Rx LOS sind Open-Collector-Ertrag, die mit 4.7k zu den Widerständen 10kΩ auf dem Wirtsbrett hochgezogen werden sollten. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch.
Die Ertrag 3.RD+/- sind innerlich Wechselstrom verbunden und sollten mit 100Ω (Differenzial) am Benutzer SERDES beendet werden.
Produkt-Eigenschaften
●Stützt Bitgeschwindigkeiten 1.25Gbps/1.0625Gbps
●Bidirektionales LC-Verbindungsstück
●Heißer steckbarer SFP-Abdruck
●1310nm FP Laser and1490nm PIN-Fotodetektor
●1490nm DFB Fotodetektor PIN-Laser und 1310nm
●Leistungsaufnahme der geringen Energie, < 0="">
●Diagnosemonitor-Schnittstelle Digital
●Konform mit SFP MSA und SFF-8472
●niedrige EMS und ausgezeichneter ESD-Schutz
●Funktionierende Gehäusetemperatur:
Commerical: °C 0 bis 70
Anwendungen
●Gigabit Ethernet
●Faser-Kanal
●Schalter, zum der Schnittstelle zu schalten
●Geschaltete Rückwandanwendungen
●Router-/Serverschnittstelle
●Andere Lichtleitstrecken
