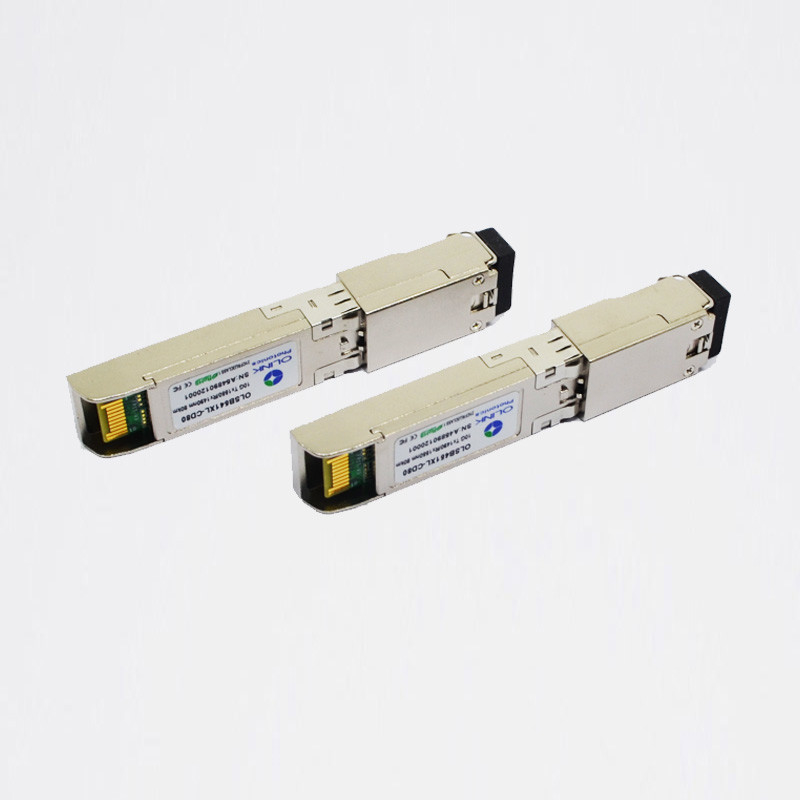

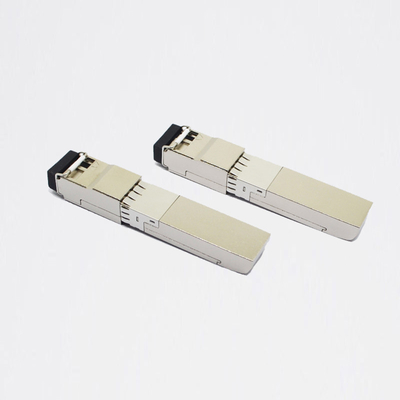

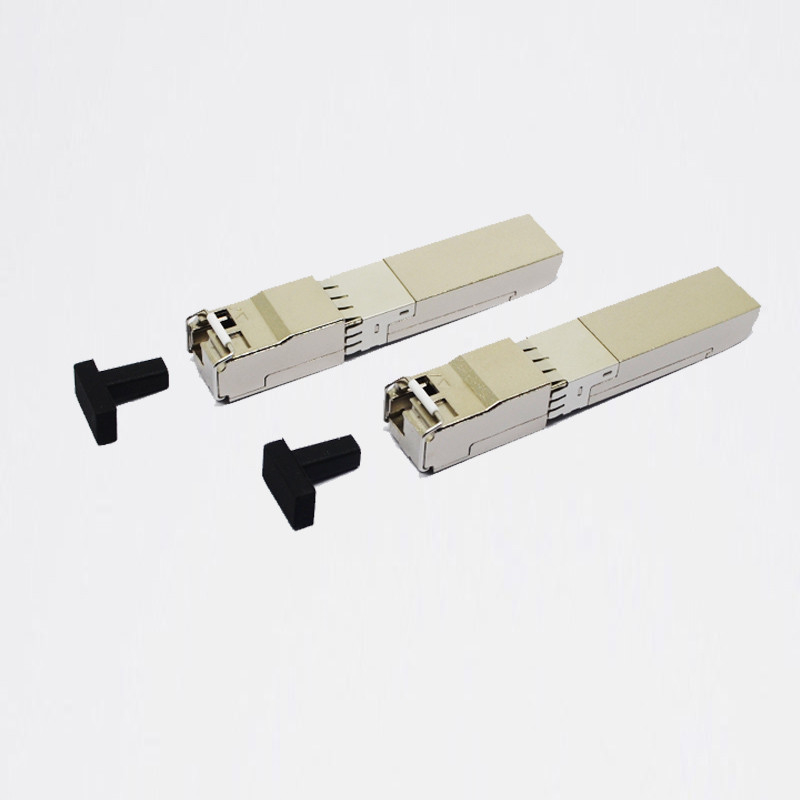

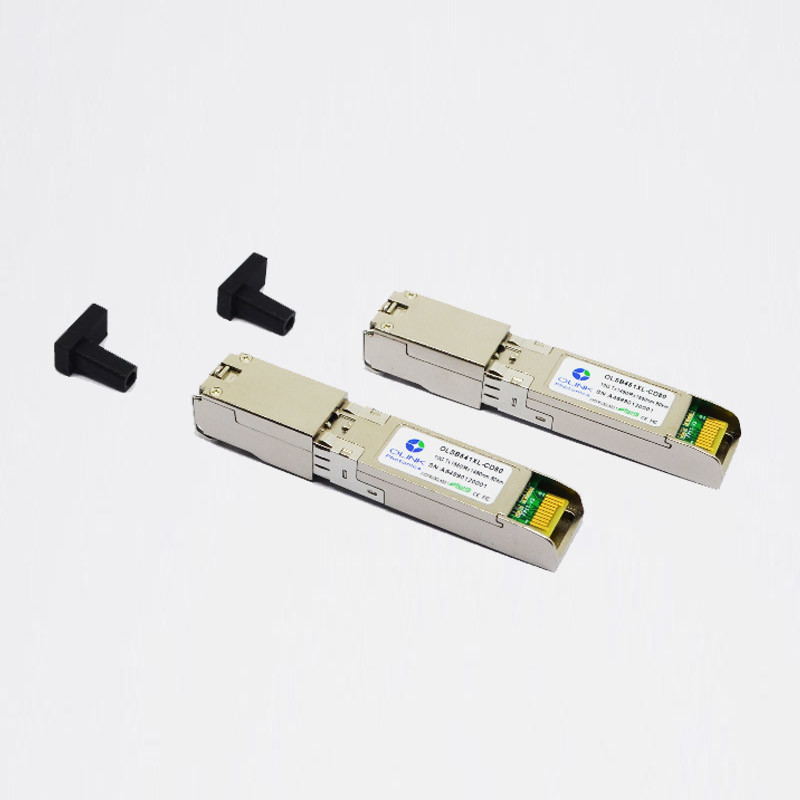

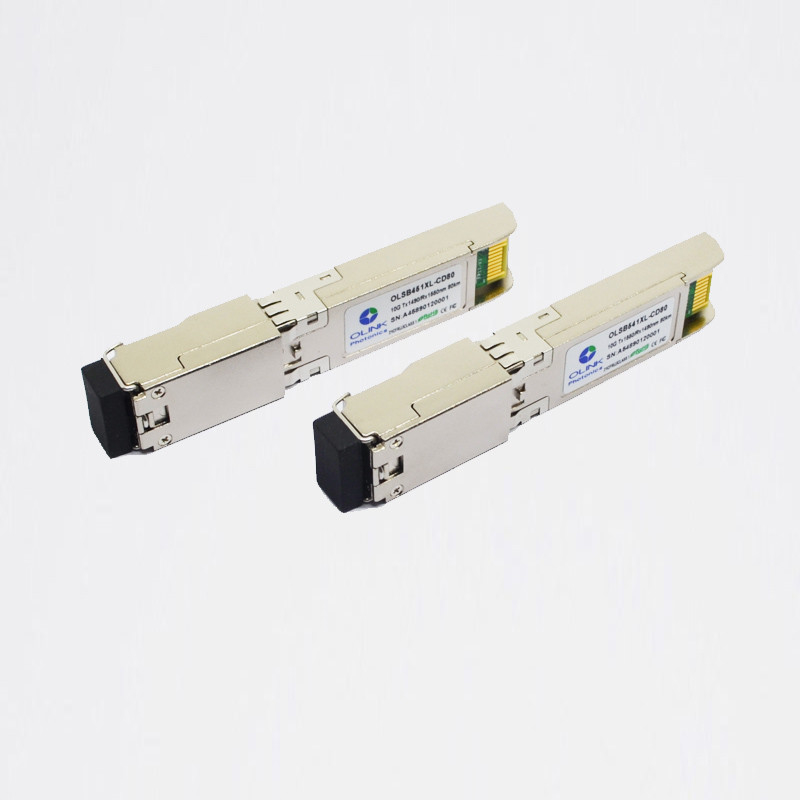

10GBASE-BX80-U BiDi SFP+ 1490nm/1550nm Cisco kompatibler 80km LC SMF Transceiver
Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1483 |
1490 |
1497 |
Nanometer |
|
| 1543 |
1550 |
1577 |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
0 |
|
6 |
dBm |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Löschungs-Verhältnis |
ER |
8,2 |
|
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Streuungsstrafe |
TDP |
|
|
3,2 |
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
|
1550 |
|
Nanometer |
|
| |
1490 |
|
|
| Empfänger-Empfindlichkeit |
PSEN1 |
|
|
-21 |
dBm |
2 |
| Überlastung |
PFLASTERN Sie |
|
|
-7 |
dBm |
|
| LOS erklären |
PA |
-40 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-25 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen mit schlechtestem ER=9; BER-12<10>; 231 – 1 PRBS.
Digital-Diagnosespezifikationen
Die Transceivers OLSBxx1XL-CD80 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
| Parameter |
Symbol |
Einheiten |
Min. |
Maximum. |
Genauigkeit |
Anmerkung |
| Transceivertemperatur |
DTemp-E |
ºC |
-5 |
+75 |
±5ºC |
1 |
| Transceiverversorgungsspannung |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Übermittlerneigungsstrom |
DBias |
MA |
0 |
127 |
±10% |
2 |
| Übermittlerspitzenleistung |
DTx-Energie |
dBm |
-2 |
+7 |
±2dB |
|
| Durchschnittliche Eingangsleistung des Empfängers |
DRx-Energie |
dBm |
-24 |
-6 |
±2dB |
|
Anmerkungen:
1. Innerlich gemessen
2. Die Genauigkeit des Tx-Neigungsstroms ist 10% des tatsächlichen Stroms vom Laser-Fahrer zum Laser
Produkt-Eigenschaften
●Stützt 9,95 zu den Bitgeschwindigkeiten 11.3Gb/s
●Simplex-LC-Verbindungsstück
●Heißer steckbarer SFP+-Abdruck
●Abgekühlter Übermittler 1490nm EML, Empfänger 1550nm APD
●Abgekühlter Übermittler 1550nm EML, Empfänger 1490nm APD
●Anwendbar für 80km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 1="">
●Diagnosemonitor-Schnittstelle Digital
●Optische Schnittstelle konform zu IEEE 802.3ae 10GBASE-ZR
●Elektrische Schnittstelle konform zu SFF-8431
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70
Anwendungen
●Ethernet 10.3125Gbps
●10GBASE-LW an 9.953Gbps
●Andere Lichtleitstrecke
Einrichtungs-Informationen
| Teilnummer |
Beschreibung |
| OLSB451XL-CD80 |
SFP+Bidi, 9,95 bis 11,3Gb/s,1490/1550nm,80km,0~70℃, mitDiagnosemonitorDigital |
| OLSB541XL-CD80 |
SFP+Bidi, 9,95 zu 11.3Gb/s, 1550/1490nm, 80km, 0~70℃, mit Diagnosemonitor Digital |
| Anmerkungen: Wenn CWDM-Wellenlängen, die Wellenlänge spacling>20nm |
