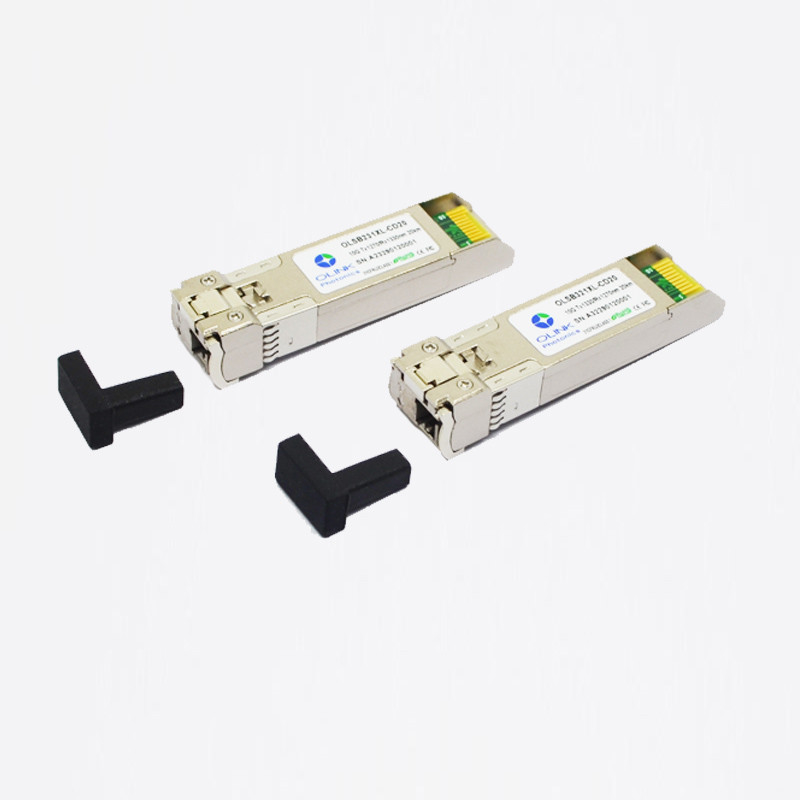

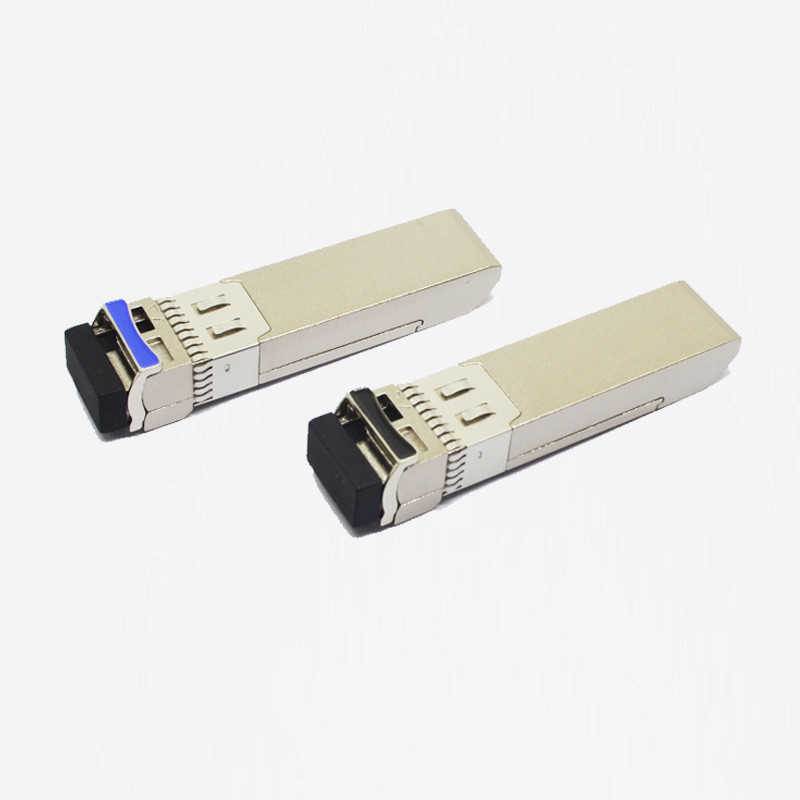

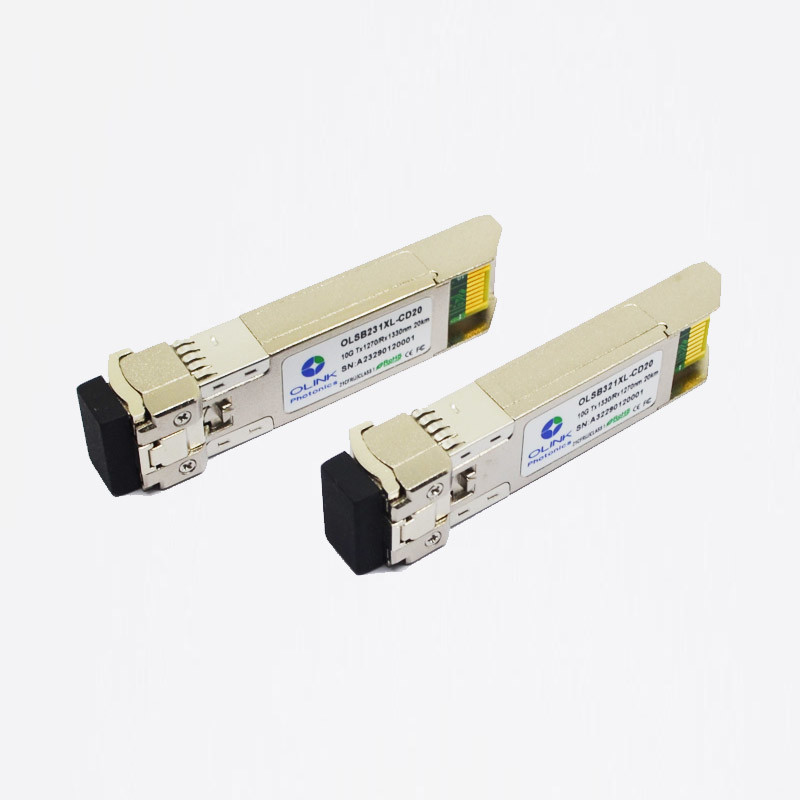

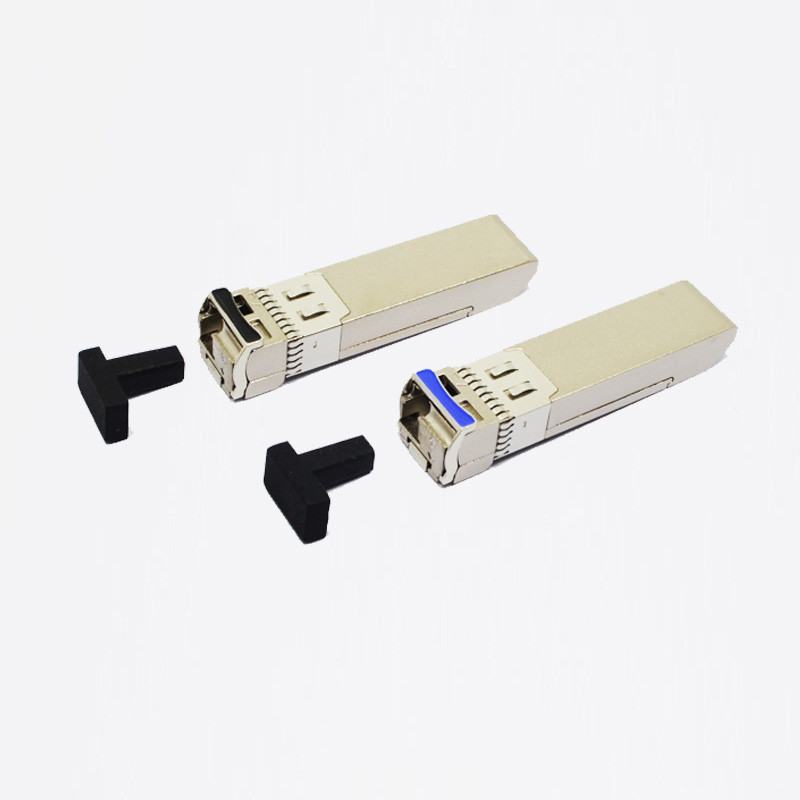

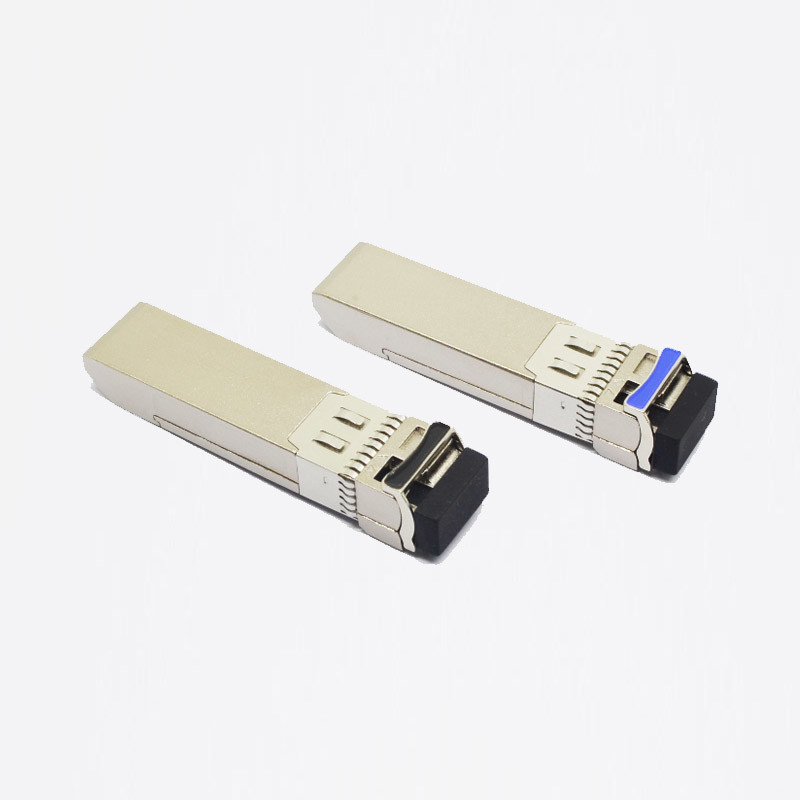

SFP-10G-BX20D 10G BiDi SFP+ 1330nm-TX/1270nm-RX 20km Transceiver-Modul
Produkt-Beschreibungen
Olinkphotonics OLSB321XL-CD20 Reihenmonomode--Transceiver ist kleiner Formfaktor, den steckbares Modul für optische Datenaustausche wie 10GBASE-LR/LW durch IEEE 802.3ae definierte. Er ist mit dem Verbindungsstück SFP+ 20 Stift, zum der heißen Steckerfähigkeit zu erlauben. Das Modul OLSBxx1XL-CD20 ist für Einmodenfaser bestimmt und funktioniert an einer nominalen Wellenlänge von 1270nm oder von 1330nm; Der Übermittlerabschnitt benutzt einen mehrfachen Quantentopf DFB, der Laser der Klasse 1 ist, der entsprechend internationalem Empfänger der Sicherheitsnorm IEC-60825.The konform ist, den, Abschnitt einen integrierten InGaAs-Detektorvorverstärker (IDP) anbrachte in einen optischen Titel und in einen Begrenzungsnachverstärker IC benutzt. Die Transceiverentwürfe werden für Hoch durchführen - ance und kosteneffektives, um Kunden zur Verfügung zu stellen die besten Lösungen für Telekommunikation optimiert.
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
4,0 |
V |
|
| Lagertemperatur |
TS |
-40 |
85 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
0 |
85 |
% |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Allgemeine Betriebsmerkmale
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Datenrate |
Dr |
9,95 |
10,3125 |
11,3 |
Gb/s |
|
| Versorgungs-Spannung |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Versorgung gegenwärtig |
Icc5 |
|
|
400 |
MA |
|
| Funktionierender Fall Temp. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-20 zu ℃ 80, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Differenziales Dateneingabeschwingen |
VIN, PP. |
150 |
|
1200 |
mVpp |
1 |
| Übertragen Sie Sperrungs-Spannung |
VD |
VCC-0.8 |
|
Vcc |
V |
|
| Übertragen Sie, Spannung zu ermöglichen |
VEN |
V |
|
Vee+0.8 |
| Eingegebener differenzialer Widerstand |
Rin |
|
100 |
|
Ω |
|
| Empfänger |
| Differenziales Datenausgabeschwingen |
Vout, pp. |
350 |
|
700 |
mVpp |
2 |
| Anstiegszeit und Abfallzeit |
Tr, Tf |
28 |
|
|
Ps |
3 |
| LOS erklärte |
VLOS_F |
VCC-0.8 |
|
Vcc |
V |
4 |
| LOS de-erklärte |
VLOS_N |
V |
|
Vee+0.8 |
V |
4 |
Anmerkungen:
1. Angeschlossen direkt an TX-Dateneingabestifte. Wechselstrom-Koppelung von den Stiften in Laser-Fahrer IC.
2. In differenziale Beendigung 100Ω.
3. 20 – 80%. Gemessen mit Modul-Befolgungs-Test-Brett und OMA-Testseite. Gebrauch von Reihenfolge vier 1's und vier 0's im PRBS 9 ist eine annehmbare Alternative.
4. LOS ist ein Open-Collector-Ertrag. Mit 4.7kΩ hochgezogen werden – 10kΩ auf dem Wirt sollte Brett. Normalbetrieb ist Logik 0; Verlust des Signals ist Logik 1.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1250 |
1270 |
1290 |
Nanometer |
|
| 1310 |
1330 |
1350 |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-3 |
|
+5 |
dBm |
1 |
| Seiten-Modus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Löschungs-Verhältnis |
ER |
4,5 |
|
|
DB |
|
| Effektivwertspektralbreite |
Δλ |
|
|
1 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
| Streuungsstrafe |
TDP |
|
|
3,2 |
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
|
1330 |
|
Nanometer |
|
| |
1270 |
|
|
| Empfänger-Empfindlichkeit (ER=4.5) |
PSEN1 |
|
|
-12,6 |
dBm |
2 |
| Empfänger-Empfindlichkeit (ER=6) |
PSEN2 |
|
|
-14,4 |
dBm |
2 |
| Durchschnitt empfangen Energie |
PFLASTERN Sie |
|
|
0,5 |
dBm |
|
| Empfänger-Reflexionsvermögen |
Rrx |
|
|
-12 |
DB |
|
| LOS erklären |
PA |
-30 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-16 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen mit schlechtestem ER; BER-12<10>; 231 – 1 PRBS.
Einrichtungs-Informationen
| Teilnummer |
Beschreibung |
| OLSB231XL-CD20 |
SFP+Bidi, 9,95 bis 11,3Gb/s,1270/1330nm,20km,0~70℃, mitDiagnosemonitorDigital |
| OLSB321XL-CD20 |
SFP+Bidi, 9,95 zu 11.3Gb/s, 1330/1270nm, 20km, 0~70℃, mit Diagnosemonitor Digital |
| OLSB231XL-ID20 |
SFP+Bidi, 9,95 zu 11.3Gb/s, 1270/1330nm, 20km, -40~85℃, mit Diagnosemonitor Digital |
| OLSB321XL-ID20 |
SFP+Bidi, 9,95 zu 11.3Gb/s, 1330/1270nm, 20km, -40~85℃, mit Diagnosemonitor Digital |
