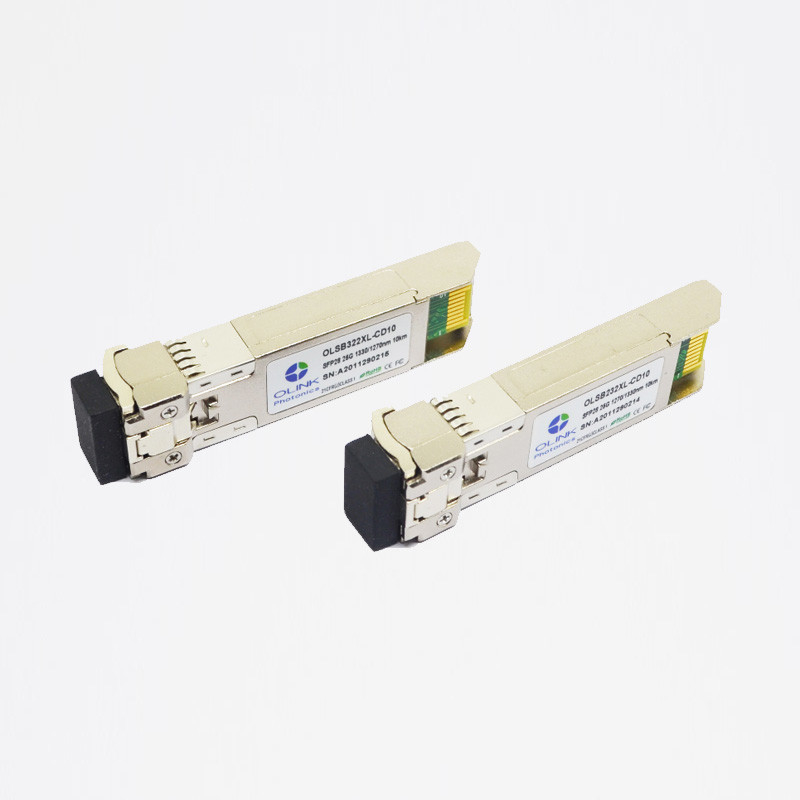

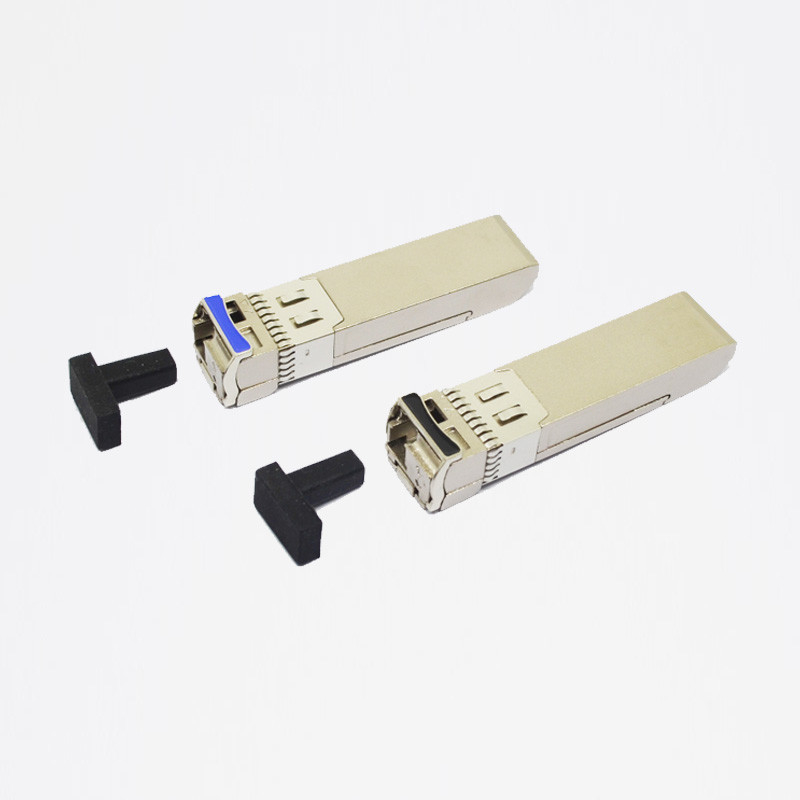

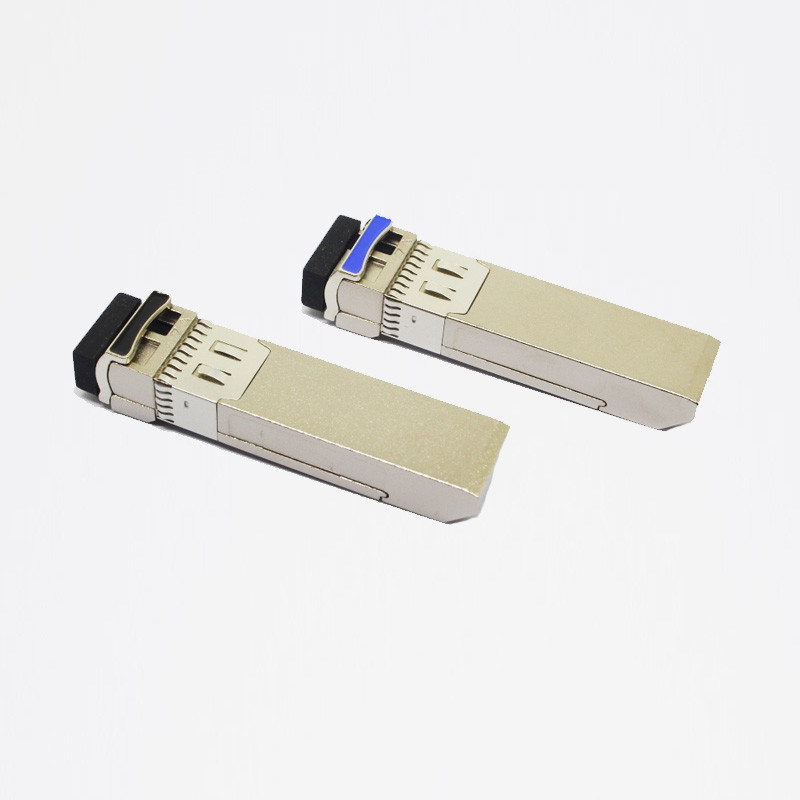

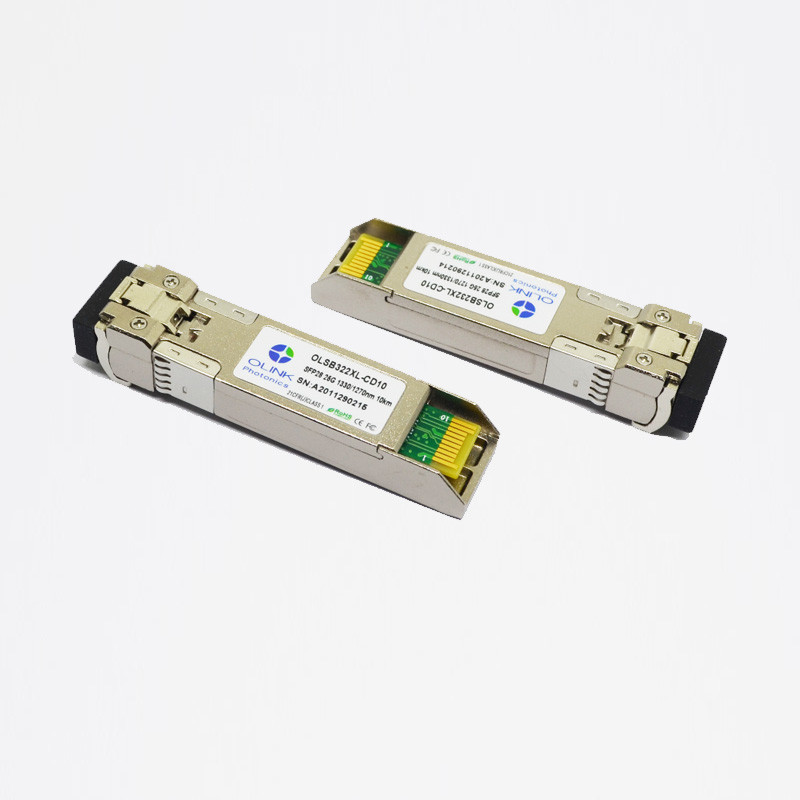

25GBASE-BX BiDi SFP28 1270nm/1330nm u. 1330nm/1270nm 10km optisches Transceiver-Modul

Absolute Maximalleistungen

Parameter	Symbol	Min.	Maximum.	Einheit	Anmerkung
Versorgungs-Spannung	Vcc	-0,5	4,0	V
Lagertemperatur	Ts	-40	85	°C
Relative Luftfeuchtigkeit	Relative Feuchtigkeit	0	85	%

Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Modul verursachen

Betriebsmerkmale Gereral

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Datenrate			25,78		Gb/s
Versorgungs-Spannung	Vcc	3,13	3,3	3,47	V
Versorgung gegenwärtig	Icc			450	MA
Funktionierender Fall Temp.	Tc	0		70	°C

Elektrische Input/Output Eigenschaften

Parameter		Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Übermittler
Unterschied. Eingangsspannungsschwingen			120		820	mVpp	1
Tx-Sperrungsinput	H	VIH	2,0		Vcc+0.3	V
Tx-Sperrungsinput	L	VIL	0		0,8	V
Tx-Störungsertrag	H	VOH	2,0		Vcc+0.3	V	2
Tx-Störungsertrag	L	Vol.	0		0,8	V	2
Eingegebener Unterschied. Widerstand		Zin		100		Ω

Parameter		Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Empfänger
Unterschied. Ausgangsspannungsschwingen			340	650	800	mVpp	3
Rx LOS gab aus	H	VOH	2,0		Vcc+0.3	V	2
Rx LOS gab aus	L	Vol.	0		0,8		2

Anmerkung 1) TD+ /Ar innerlich Wechselstrom verbunden mit differenzialer Beendigung 100Ω innerhalb des Moduls.

Störung und Rx LOS der Anmerkungs-2) Tx sind Open-Collector-Ertrag, die mit 4.7k zu den Widerständen 10kΩ auf dem Wirtsbrett hochgezogen werden sollten. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch.

Die Ertrag der Anmerkung 3) RD+/- sind innerlich Wechselstrom verbunden und sollten mit 100Ω (Differenzial) am Benutzer SERDES beendet werden.

Optische Eigenschaften

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Übermittler
Funktionierende Wellenlänge		1250	1270	1290	Nanometer
Funktionierende Wellenlänge		1310	1330	1350	Nanometer
Allee. Ausgangsleistungs (ermöglicht)	PO	-3		5	dBm
Löschungs-Verhältnis	ER	3,5			DB
Spektralbreite (- 20dB)	Δλ			1	Nanometer
Relative Intensitäts-Geräusche	RIN			-130	dB/Hz
Streuungsstrafe				3	DB

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Empfänger
Funktionierende Wellenlänge			1330		Nanometer
Funktionierende Wellenlänge			1270		Nanometer
Betonter Empfänger OMA Sensitivity	Psen			-13	dBm
Durchschnittliche Empfänger-Energie	Pimax	-13,3		2	dBm
LOS erklären	PA	-30			dBm
LOS De-erklären	PD			-12	dBm
Los-Hysterese	PD-PA	0,5		5	DB

Produkt-Eigenschaften

●konform zu SFF-8402 für Lösung SFP28

●Diagnosemonitor-Schnittstelle Digital mit SFF-8472

●Heißer steckbarer SFP+-Abdruck

●Übermittler 1270nm/1330nm DFB

●Bis zu den Datenverbindungen 25.78Gb/s

●Anwendbar für 10Km SMF Verbindung

●Hoher Getrieberand

●Leistungsaufnahme der geringen Energie<1>

●Einzelne Stromversorgung 3.3V

●Funktionierende Gehäusetemperatur: Werbung: 0 | +70℃

Anwendungen

●25,78 Gb/s einbahnig

●Andere Lichtleitstrecken

Einrichtungs-Informationen

Teilnummer	Beschreibung

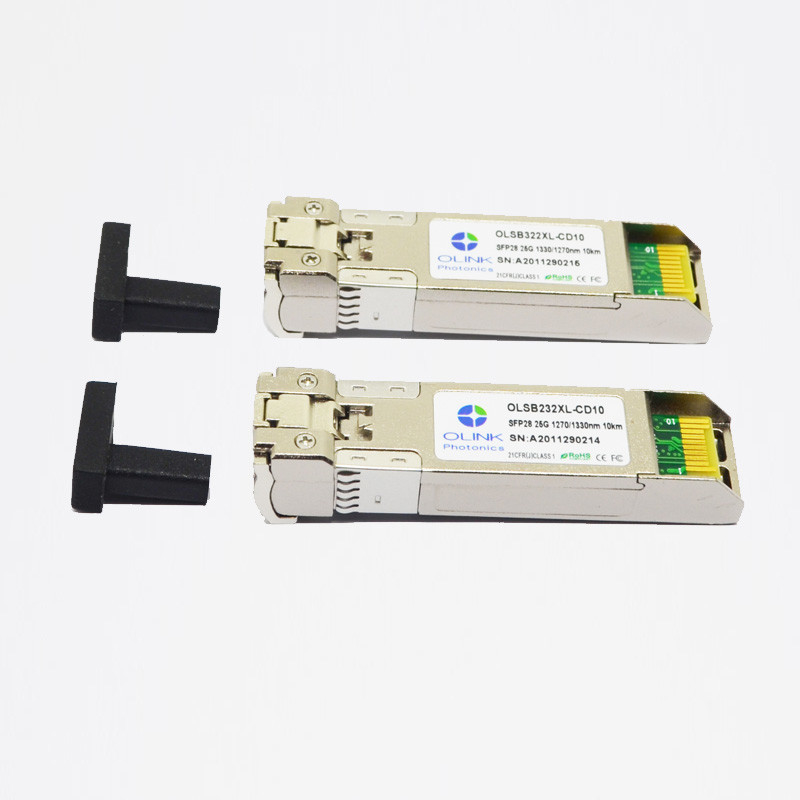

OLSB232XL-CD10	SFP28 LR 25.78G, 0~70℃, 1270/1330nm, BIDI 10Km
OLSB322XL-CD10	SFP28 LR 25.78G, 0~70℃, 1330/1270nm, BIDI 10Km

Größe und Tag:

Herkunftsort:	Shenzhen China
Markenname:	OLKOPTO
Zertifizierung:	RoHS FCC CE GS UL FDA etc
Modellnummer:	OLSB232XL-CD10

Min Bestellmenge:	1pc
Verpackung Informationen:	Einzelnes Paket oder 10pcs/pallet oder 20pcs/pallet
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	80-120k pro Monat

Datenrate:	25.78Gb/s	Form-Faktor:	SFP28
Wellenlänge:	1270/1330nm&1330/1270nm	Abstand:	10KM
Teilnummer:	OLSB232XL-CD10	Kompatibilität:	Gewohnheit
DDM/DOM:	stützte sich	Temperatur:	0~70 °C
Markieren:	10km optisches Transceiver-Modul , Optisches Modul des Transceiver-25GBASE-BX , Transceiver-Modul BiDi SFP28
