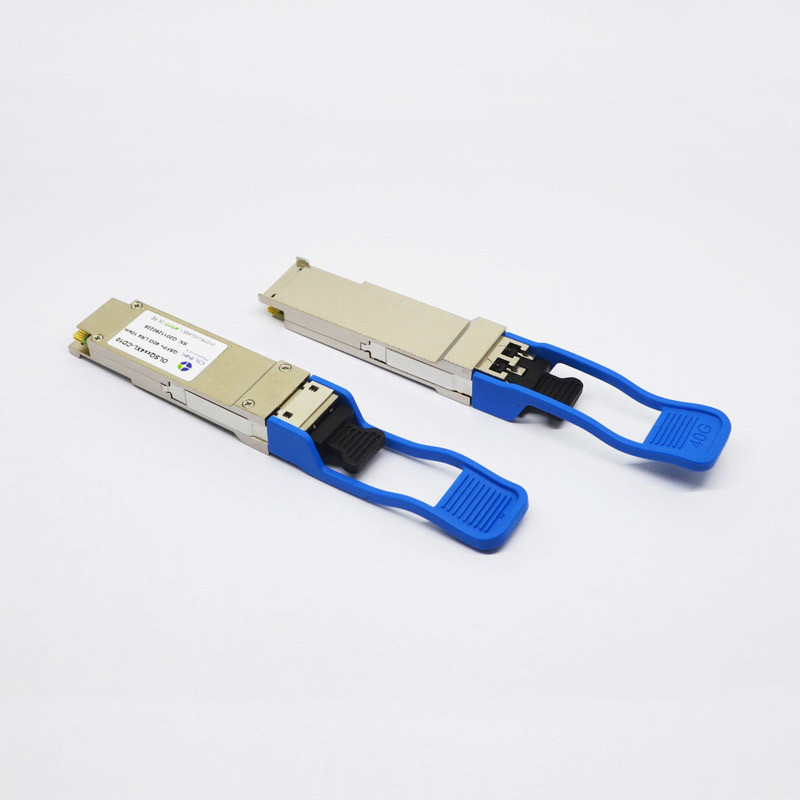

Kompatible 40GBASE-LR4 QSFP+ Optik Ciscos Meraki MA-QSFP-40G-LR4 (SMF, CWDM 1271~1331nm, LC, DDM)
40G QSFP+ LR4 10km
Dieser 40GBASE-LR4 QSFP+ Transceiver ist kompatibel mit Netzwerkausrüstung Ciscos Meraki und mit Meraki MA-QSFP-40G-LR4 gleichwertig. Er wird programmiert und geprüft, um mit Meraki-Rechenzentrumschaltern, Routern, NIC und anderen optischen Transportgeräten in der Netzanwendung des Ethernets 40G und des Hochleistungs-EDV zu arbeiten. Er stellt einen idealen Ersatz zu Soem-Transceiver zu weit weniger Preis zur Verfügung. Dieses Äquivalent MA-QSFP-40G-LR4 enthält ein LC-Duplexverbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 38 für die elektrische Schnittstelle.
Eigenschaften
• Funktionell identisch zu Meraki MA-QSFP-40G-LR4
• Hohe Kanalgeschwindigkeit: 40 Gbps pro Optik
• Bis 10km Verbindungen auf Einmodenfaser
• 4 CWDM-Kanäle 1271, 1291,1311 und 1331nm
• Elektrisch heiß-austauschbar
• Konform mit IEEE 802.3ba 40GBASE-LR4
• Verlustleistung < 3="">
• Stütz-Digital-Diagnostiküberwachung
• RoHS6 konform
Empfohlene Betriebsbedingungen und Stromversorgungs-Anforderungen
| Parameter |
Symbol |
Min. |
Typisch |
Maximal |
Einheit |
Anmerkung |
| Funktionierende Gehäusetemperatur |
SPITZE |
0 |
|
70 |
℃ |
|
| Stromversorgungs-Spannung |
VCC |
3,1 |
3,3 |
3,47 |
V |
|
| Datenrate, jeder Weg |
|
|
10,3125 |
|
Gb/s |
|
| Steuereingang-Spannungs-Hoch |
|
2 |
|
VCC |
V |
|
| Steuereingang-Spannungs-Tief |
|
0 |
|
0,8 |
V |
|
| Verbindungs-Abstand mit G.652 |
D |
|
|
10 |
Kilometer |
|
Anmerkungen:
1. Konform mit Ethernet 40G. Kompatibel mit Gigabit Ethernet 1/10 und Kanal der Faser-1/2/4/8/10G.
2. Geprüft mit einer Testseite PRBS 231-1.
3. Pro 40GBASE-LR4 IEEE 802.3ba.
Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Minute |
Typisch |
Maximal |
Einheit |
Anmerkungen |
| Wellenlängen-Aufgabe |
L0 |
1264,5 |
1271 |
1277,5 |
Nanometer |
|
| L1 |
1284,5 |
1291 |
1297,5 |
Nanometer |
|
| L2 |
1304,5 |
1311 |
1317,5 |
Nanometer |
|
| L3 |
1324,5 |
1331 |
1337,5 |
Nanometer |
|
| Übermittler |
| Seitenmodus-Unterdrückungs-Verhältnis |
SMSR |
30 |
|
|
DB |
|
| Durchschnittliche Produkteinführungs-totalenergie |
Pint |
|
|
8,3 |
dBm |
|
| Durchschnittliche Produkteinführungs-Energie, jeder Weg |
PAVG |
-7 |
|
2,3 |
dBm |
|
| Optischer Modulations-Umfang (OMA), jeder Weg |
POMA |
-4 |
|
3,5 |
dBm |
1 |
| Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen (OMA) |
Ptx, Unterschied |
|
|
6,5 |
DB |
|
| Produkteinführungs-Energie in OMA minus der Übermittler-und Streuungs-Strafe (TDP), jeder Weg |
|
-4,8 |
|
|
dBm |
|
| TDP, jeder Weg |
TDP |
|
|
2,6 |
DB |
|
| Löschungs-Verhältnis |
ER |
3,5 |
|
|
DB |
|
| Relative Intensitäts-Geräusche |
RIN |
|
|
-128 |
dB/Hz |
Reflexion 12dB |
| Optische Rückflussdämpfungs-Toleranz |
TOL |
|
|
20 |
DB |
|
| Übermittler-Reflexionsvermögen |
Funktelegrafie |
|
|
-12 |
DB |
|
|
Übermittler-Augen-Masken-Definition
{X1, X2, X3, Y1, Y2, Y3}
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
|
|
| Durchschnittlicher Produkteinführungs-Ausschalten-Übermittler, jeder Weg |
Poff |
|
|
-30 |
dBm |
|
| Empfänger |
| Schaden-Schwelle, jeder Weg |
THd |
3,4 |
|
|
dBm |
2 |
| Gesamtdurchschnitt Energie empfangen |
|
|
|
8,3 |
dBm |
|
| Durchschnitt empfangen Energie, jeden Weg |
|
-13,7 |
|
2,3 |
dBm |
|
| Empfänger-Reflexionsvermögen |
Eisenbahn |
|
|
-26 |
DB |
|
| Empfänger-Empfindlichkeit (OMA), jeder Weg |
Sensor |
|
|
-11,5 |
dBm |
|
| Betonte Empfänger-Empfindlichkeit (OMA), jeder Weg |
|
|
|
-9,6 |
dBm |
3 |
| Unterschied bezüglich Energie zwischen irgendwelchen zwei Wegen (OMA) empfangen |
Prx, Unterschied |
|
|
7,5 |
DB |
|
| LOS erklären |
LOSA |
-30 |
|
|
dBm |
|
| LOS Deassert |
LOSD |
|
|
-14 |
dBm |
|
| Los-Hysterese |
LOSH |
|
1 |
|
DB |
|
| Elektrische 3 obere Grenzfrequenz DBs des Empfängers, jeder Weg |
FC |
|
|
12,3 |
Gigahertz |
|
| Zustände des Druck-Empfänger-Empfindlichkeits-Tests (Anmerkung 5) |
| Vertikale Augen-Schließungs-Strafe, jeder Weg |
|
|
1,9 |
|
DB |
|
| Betonter Bammel des Augen-J2, jeder Weg |
|
|
0,3 |
|
UI |
|
| Betonter Bammel des Augen-J9, jeder Weg |
|
|
0,47 |
|
UI |
|
Anmerkungen:
1. Selbst wenn das TDP < 0="">
2. Der Empfänger ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem modulierten optischen Eingangssignal zuzulassen, das diesen Leistungspegel auf einem Weg hat. Der Empfänger muss nicht an dieser Eingangsleistung richtig funktionieren.
3. Gemessen mit Übereinstimmungstestsignal am Empfängerinput für BRUSTBEEREN = 1x10-12.
4. MVertical-Augen-Schließungsstrafe und betonter Augenbammel sind Testbedingungen für das Messen der betonten Empfängerempfindlichkeit. Sie sind nicht Eigenschaften des Empfängers.
Befolgung
IEC/EN 61000-4-2, IEC-60825
FDA 21CFR 1040,10 und 1040,11
RoHS, SFF-8436, IEEE802.3ba
