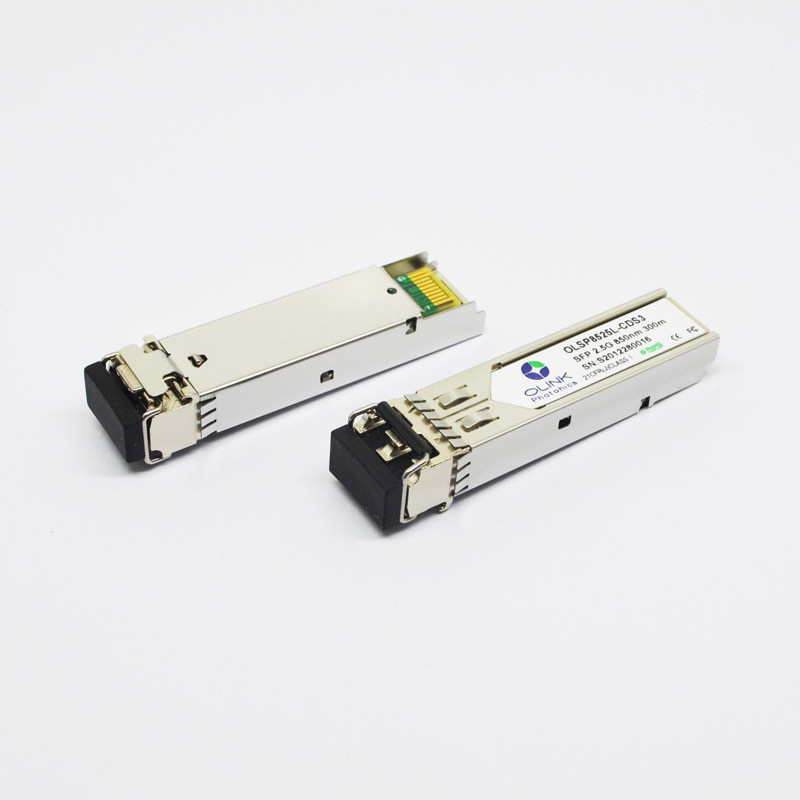

SR-SFP-Transceiver-Modul-in mehreren Betriebsarten generisches kompatibles 2.5G 850nm 300m

SR-SFP-Transceiver-Moduls 2.5G des in mehreren Betriebsarten generisches kompatibles 850nm 300m

Dieser konforme 2.5G 850nm 300m SFP Transceiver MSAs stellt 2.5GBase-SX Durchsatz bis 550m über Mehrmodenfaser (MMF) unter Verwendung einer Wellenlänge von 850nm über ein LC-Verbindungsstück zur Verfügung. Er wird zu MSA-Standards errichtet und wird einzigartig in Fortsetzungen veröffentlicht und Datenverkehr und Anwendung prüften, um zu garantieren, dass sie in Ihr Netz nahtlos integrieren.

Produkt-Eigenschaften

• Heiß-steckbarer SFP-Abdruck
• Bis zu den Datenverbindungen 2.5Gb/s
• Konform mit Standard SFPs MSA
• 850nm VCSEL Laser-Übermittler und InGaAs PIN-Empfänger
• Bis 300m auf 50/125µm MMF
• Einzelne Stromversorgung 3.3V
• Diagnoseüberwachungsschnittstelle Stütz-Digital
• Duplex-LC-Verbindungsstück
• Ableitung der geringen Energie
• Metalleinschließung liefert niedrigere EMS
• ROHS konform und bleifrei

Elektrische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Anmerkungen:

1. TD+ /Ar innerlich Wechselstrom verbunden mit differenzialer Beendigung 100Ω innerhalb des Moduls.

2. Tx-Störung und Rx LOS sind Open-Collector-Ertrag, die mit 4.7k zu den Widerständen 10kΩ auf dem Wirtsbrett hochgezogen werden sollten. Ziehen Sie Spannung zwischen 2.0V und Vcc+0.3V hoch.

Die Ertrag 3.RD+/- sind innerlich Wechselstrom verbunden und sollten mit 100Ω (Differenzial) am Benutzer SERDES beendet werden.

Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Anmerkungen:

1. Gemessen an 2.5Gb/s mit PRBS 223 ^{– 1} NRZ-Testseite.

2.Unfiltered, gemessen mit einer Testseite @2.5Gbps PRBS 223^-1

3.Measured an 2.5Gb/s mit PRBS 223 ^{– 1} NRZ-Testseite für BRUSTBEEREN < 1x10="">-10

Produkt-Beschreibungen

Olinkcoms OLSP8525L-CDS3 ist ein leistungsstarkes kleines Formfaktor steckbares SFP-Modul für optische serienmäßigDatenaustausche 2.5Gb/s wie Faser-Kanalanwendung HAVW STM-16 I-16/SONET OC-48 SR-1/2x. Dieses SFP-Transceivermodul stellt 300m Getriebeabstand über Multimodefaser an einer nominalen Wellenlänge von 850nm zur Verfügung. Der Übermittlerabschnitt enthält einen 850nm VCSEL Laser, der ein Laser der Klasse 1 ist, der entsprechend internationalem Sicherheitsnorm Iec 60825 konform ist. Der Empfängerabschnitt benutzt eine Hochgeschwindigkeits-InGaAs-PIN-Fotodiode (PD) und Transwiderstandvorverstärker. Die Modul-Reihe 2.5Gb/s SFP ist mit SFP-Inanspruchnahme- mehrerer quellenvereinbarung (MSA) und SFF-8472 völlig konform.

Anwendungen

Schalter und Router HAVW STM-16
Schalter und Router SONETs OC-48
Kanal der Faser-2x
Andere Lichtleitstrecken
