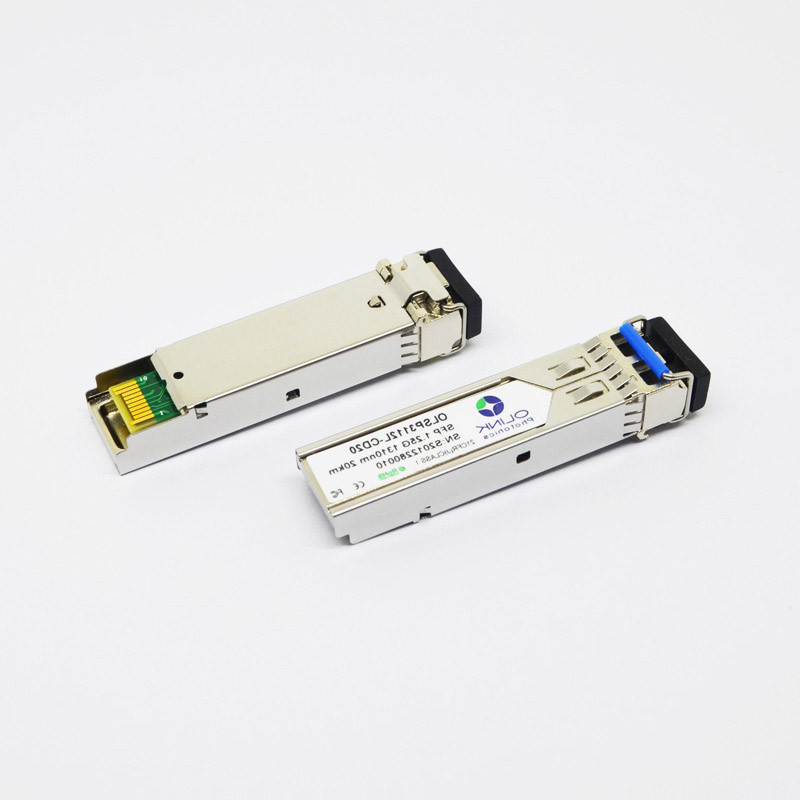

Kundengebundenes SFP Transcceiver 1000BASE-LX/LH SFP 1310nm 20km optisches Modul DOM LC SMF
Produkt-Beschreibungen
1000BASE-LX/LH SFP 1310nm 20km optische Module Transceivers DOM LC SMF sind Hochleistung, die kosteneffektiven Module, die Daten-Verdoppelungklassiges von 1.25Gbps-/1.0625Gbps und 20km Getriebeabstand mit SMF stützen. Der Transceiver besteht aus drei Abschnitten: ein FP-Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht. Die Transceivers sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel. Für weitere Informationen beziehen Sie bitte sich auf SFP MSA.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1290 |
1310 |
1330 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-8 |
|
-4 |
dBm |
1 |
| Löschungs-Verhältnis |
ER |
9 |
|
|
DB |
1 |
| Effektivwertspektralbreite |
Δλ |
|
|
0,65 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Streuungsstrafe |
TDP |
|
|
3,9 |
DB |
|
| Ertrag-optisches Auge |
Konform mit IEEE802.3 z (Klasse 1 aser Sicherheit) |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
|
1310 |
|
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Überlastung |
PFLASTERN Sie |
-3 |
|
|
dBm |
3 |
| LOS erklären |
PA |
-35 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-24 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen an 1250Mb/s mit PRBS 2 223 – 1NRZ-Testseite.
2. Ungefiltert, gemessen mit einem PRBS223 – 1 Testseite @1.25Gbps
3. Gemessen an 1250Mb/s mit PRBS 223 – 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Digital-Diagnosespezifikationen
Die OLSP3112L-C (ich) Transceivers D20 können in den Wirtssystemen benutzt werden, die entweder innerlich oder außen kalibrierte digitale Diagnosen erfordern.
| Parameter |
Symbol |
Einheiten |
Min. |
Maximum. |
Genauigkeit |
Anmerkung |
| Transceivertemperatur |
DTemp-E |
ºC |
-45 |
+90 |
±5ºC |
1 |
| Transceiverversorgungsspannung |
DVoltage |
V |
2,8 |
4,0 |
±3% |
|
| Übermittlerneigungsstrom |
DBias |
MA |
2 |
15 |
±10% |
2 |
| Übermittlerspitzenleistung |
DTx-Energie |
dBm |
-9 |
-3 |
±3dB |
|
| Durchschnittliche Eingangsleistung des Empfängers |
DRx-Energie |
dBm |
-25 |
0 |
±3dB |
|
Produkt-Eigenschaften
1. 10G, 8G, 4G, 3G, 2.5G, 1.25G, 155m alle Rate
2. SFP+, XFP, SFP, SFF, CSFP, sind kundengerecht
3. Tadellos kompatibel mit berühmtem Schalter, ZTE HUAWEI usw.
4. DDM
5. Wahl vom Monomode-, Mulimodus
6. Wahl von der Doppelfaser LC, einzelne Faser SC/LC
7. Leistungsaufnahme der geringen Energie und hohes sensitivily
8. Programmierbar ohne helle Warnungsfunktion
9. Einwilligen mit ROHS-Standard
10. Die Betriebstemperatur ist oben von -40c zu ~+85c
11. Mit Laser der Klassen-1 und den Anforderungen von IEC60825-1 einwilligen
12. Der Aufkleber kann entsprechend den Anforderungen des Kunden besonders angefertigt werden
13. Die ausgezeichnete Eigenschaft des Übertaktens
Anwendungen
Ethernet 25G
Anwendbares to2.125G-Ethernet
Kanal der Faser-8G
Anwendbar auf /Giber-Kanal 25G/16G/8G/4
Faser-Kanal über Ethernet
1X QDR Infiniband
Anwendbar auf 1X DDR/1x SDR Infiniband
Hohe Kapazität IO mit SFP+-Schnittstelle
Rechenzentrum und Ingestellverbindung
