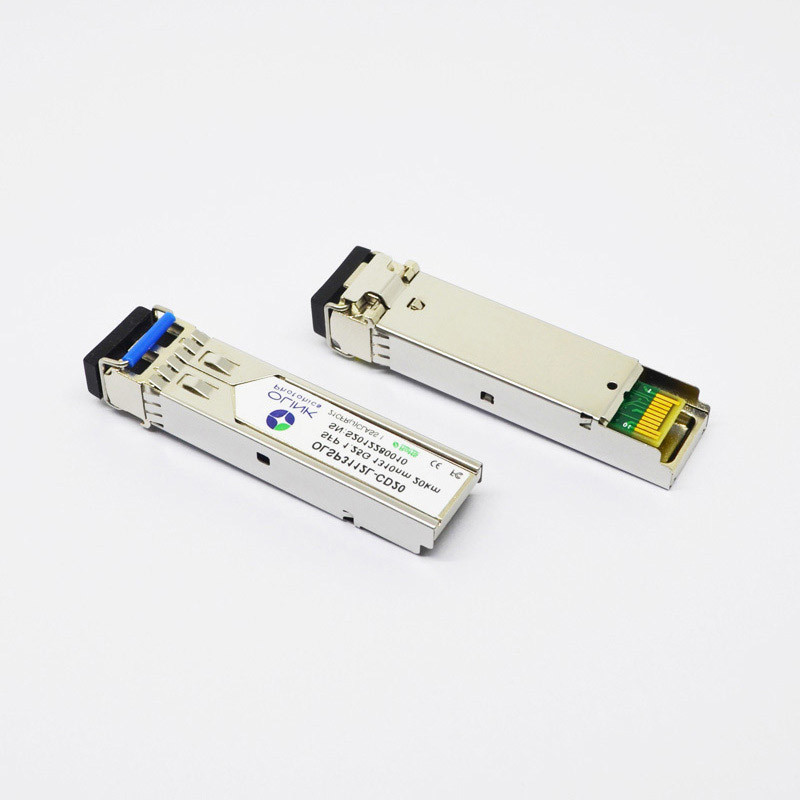

1000BASE-LX/LH SFP 1310nm 10km LC Wacholderbusch-kompatibles Transceiver-Modul
Produkt-Details
1000BASE-LX/LH SFP 1310nm 10km LC Wacholderbusch-besteht kompatibles Transceiver-Modul aus drei Abschnitten: ein FP-Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Es stützt Daten-Verdoppelungklassiges von 1.25Gbps/1.0625Gbps und von 10km Getriebeabstand mit SMF.
Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
1290 |
1310 |
1330 |
Nanometer |
|
| Allee. Ausgangsleistungs (ermöglicht) |
PFLASTERN Sie |
-9 |
|
-3 |
dBm |
1 |
| Löschungs-Verhältnis |
ER |
9 |
|
|
DB |
1 |
| Effektivwertspektralbreite |
Δλ |
|
|
0,65 |
Nanometer |
|
| Aufstieg/Abfallzeit (20%~80%) |
Tr/Tf |
|
|
0,26 |
ns |
2 |
| Streuungsstrafe |
TDP |
|
|
3,9 |
DB |
|
| Ertrag-optisches Auge |
Konform mit IEEE802.3 z (Klasse 1 aser Sicherheit) |
| Empfänger |
| Funktionierende Wellenlänge |
λ |
|
1310 |
|
Nanometer |
|
| Empfänger-Empfindlichkeit |
PSEN1 |
|
|
-22 |
dBm |
3 |
| Überlastung |
PFLASTERN Sie |
0 |
|
|
dBm |
3 |
| LOS erklären |
PA |
-35 |
|
|
dBm |
|
| LOS De-erklären |
PD |
|
|
-24 |
dBm |
|
| Los-Hysterese |
PD-PA |
0,5 |
|
|
DB |
|
Anmerkungen:
1. Gemessen an 1.25Gb/s mit PRBS 2 223 – 1NRZ-Testseite.
2. Ungefiltert, gemessen mit einem PRBS223 – 1 Testseite @1.25Gbps
3. Gemessen an 1.25Gb/s mit PRBS 223 – 1 NRZ-Testseite für BRUSTBEEREN < 1x10="">-12
Allgemeine Betriebsmerkmale
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Datenrate |
Dr |
|
1,25 |
|
Gb/s |
|
| Versorgungs-Spannung |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Versorgung gegenwärtig |
Icc5 |
|
|
220 |
MA |
|
| Funktionierender Fall Temp. |
Tc |
0 |
|
70 |
°C |
|
| TI |
-40 |
|
85 |
|
Anwendungen
●Gigabit Ethernet und Faser-Kanal
●Schalter, zum der Schnittstelle und der geschalteten Rückwandanwendungen zu schalten
●Router-/Serverschnittstelle
●Andere optische Übertragungssysteme
Einrichtungs-Informationen
| Teilnummer |
Beschreibung |
| OLSP3112L-CD10 |
SFP, 1.25G, 1310nm, 10Km, 0~70℃, mit Diagnosemonitor Digital |
| OLSP3112L-ID10 |
SFP, 1.25G, 1310nm, 10Km, -40~85℃, mit Diagnosemonitor Digital |
Eigenschaften des optischen Transceiver-Moduls
- Bis 20km Getriebe auf SMF
- Bis 1,25 Gbps
- 1310nm FP Laser und PIN-Empfänger
- Optische Schnittstelle einzelnen LC-/SCbehälters konform
- 2-drahtige Schnittstelle für integrierte Digital-Diagnoseüberwachung
- Heißes steckbares
- niedrige EMS und ausgezeichneter ESD-Schutz
- Stromversorgung 3.3V
- Leistungsaufnahme weniger als 1.0W
- Funktionierende Gehäusetemperatur: 0~+70°C
FAQ
Q1. Kann ich einen Beispielauftrag haben? Was ist Ihr MOQ?
A2: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind, wir haben nicht MOQ annehmbar, 1 Probe ist verfügbar.
Q2. Wie tut Ihre Firma betreffend Qualitätskontrolle?
A2: Jedes einzelne Optik prüfte einzeln in unserer Testmitte, und auch geprüft auf Kompatibilität auf einer Vielzahl von verschiedenen Marken der Netzwerkausrüstung
Q3. Was sind die Vertragsklauseln?
A3: Vorbereitungs- und Anlaufzeit: populärste Optik das auf Lager, bereit zu versenden. etwas von Hochwert und spezialisieren Optik haben eine kurze Vorbereitungs- und Anlaufzeit.
Zahlungsbedingung: Westverband, T/T, Aliexpress-escow, Geldgramm, Barzahlung
Garantie: 3-jährig
Q4. Was ist Betriebstemperaturbereich der optischen Module?
A4: Handelstemperaturspanne (COM): 0 zu 70°C (32 zu 158°F)
Ausgedehnte Temperaturspanne (Ext.): -5 zu 85°C (23 zu 185°F)
Industrielle Temperaturspanne (IND): 40 zu 85°C (- 40 zu 185°F)
Lagertemperaturbereich: -40 zu +85°C (- 40 zu 185°F)
