Aktive Lichtleiterkabel Juniper Networks FCC 40G QSFP+ kompatibel

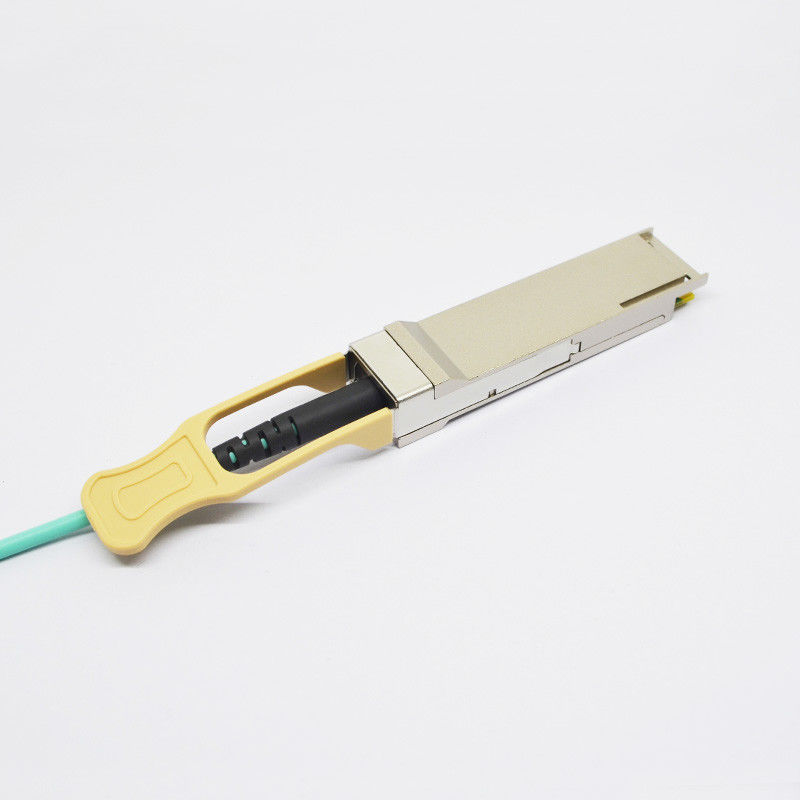

Kompatibles 40G QSFP+ aktives Lichtleiterkabel JNP-40G-AOC Juniper Networkss
Produkt-Eigenschaften
* völlig RoHS konform
* voller Kanal, der bis zu 41.2Gb/s funktioniert
* heiße plugable 38pin connector*cable Länge bis 3m
* Leistungsaufnahme der geringen Energie: <1.5W
* 0℃ zu 70℃, das breite Temperaturspanne laufen lässt
* einzelne +3.3V±5% Stromversorgung
* Digital, die Eigenschaft überwachen
* Metall schließen für niedrigere EMS ein
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
3,6 |
V |
|
| Lagertemperatur |
TS |
-10 |
70 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
5 |
85 |
% |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Allgemeine Betriebsmerkmale
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Datenrate |
Dr |
1,25 |
10,3125 |
|
Gb/s |
|
| Versorgungs-Spannung |
Vcc |
3,13 |
3,3 |
3,47 |
V |
|
| Versorgung gegenwärtig |
Icc5 |
|
|
450 |
MA |
|
| Funktionierender Fall Temp. |
Tc |
0 |
|
70 |
°C |
|
Optische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| Übermittler |
| Funktionierende Wellenlänge |
λ |
840 |
850 |
860 |
Nanometer |
|
| Ertrag-optisches Auge |
Konform mit IEEE 0802.3ae |
| Empfänger |
| Funktionierende Wellenlänge |
|
840 |
|
860 |
Nanometer |
|
Elektrische Eigenschaften (SPITZEN (C) = 0 bis 70 ℃, VCC = 3,13 bis 3,47 V)
| Parameter |
Symbol |
Min. |
Art |
Maximum. |
Einheit |
Anmerkung |
| ModSelL-Modul ausgewählt |
Vol. |
0 |
|
0,8 |
V |
|
| ModSelL-Modul Unselect |
VOH |
2,5 |
|
VCC |
V |
|
| LPMode-niedriger Energie-Modus |
VIL |
0 |
|
0,8 |
V |
|
| LPMode-normale Operation |
VIH |
2,5 |
|
VCC+0.3 |
V |
|
| ResetL-Zurückstellen |
VIL |
0 |
|
0,8 |
V |
|
| ResetL-normale Operation |
VIH |
2,5 |
|
VCC+0.3 |
V |
|
| ModPrsL-normale Operation |
Vol. |
0 |
|
0,4 |
V |
|
| International-Unterbrechung |
Vol. |
0 |
|
0,4 |
V |
|
| International-normale Operation |
VOH |
2,4 |
|
VCC |
V |
|
| Elektrische Eigenschaften des aktiven Kabelinput |
| Differenziale Daten-Eingangsspannung |
VIH-VIL |
200 |
|
1600 |
mVpp |
1 |
| Differenziale Eingangsimpedanz |
RIN |
90 |
100 |
110 |
Ω |
|
| TX-Sperrung gab Spannung-niedriges ein |
VIL |
0 |
|
0,8 |
V |
2 |
| TX-Sperrung gab Spannung-es-hoh ein |
VIH |
2,0 |
|
VCC |
V |
2 |
| TX-Störung gab Spannung-niedriges aus |
Vol. |
0 |
|
0,8 |
V |
3 |
| TX-Störung gab Spannung-es-hoh aus |
VOH |
2,0 |
|
VCC |
V |
3 |
| Elektrische Eigenschaften des aktiven Kabelausgangs |
| Differenziale Datenausgabe-Spannung |
VOH-
Vol.
|
350 |
|
800 |
Millivolt |
1 |
|
Differenzausgang
Widerstand
|
NIEDERLAGE |
|
100 |
|
Ω |
|
|
LOS-erklärter Ertrag
Spannung-niedrig
|
Vol. |
0 |
|
0,8 |
V |
3 |
Anmerkungen:
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ.
2. Gemessen an den BRUSTBEEREN weniger als 1E-12, zurück zu Rückseite. Das Maßmuster ist PRBS 231-1 mit schlechtestem ER=4.5@ 10.3125Gb/s.
3. Interner Wechselstrom verband
4. TX-Sperrung hat ein internes 4.7KΩ zu 10 KΩ hochziehen zu VccT
5. Maß mit 4.7KΩ ziehen zu Vcc auf Wirtsbrett hoch
Beschreibung:
Sind aktive Komponenten Lichtleiterkabels QSFP+ (AOC) für Anwendungen des Ethernets 40GB bestimmt. Es ist entworfen, damit Geräte 40GbE mit der sehr hohen Portdichte entworfen sind, die auf den elektrischen und mechanischen Spezifikationen basiert.
Anwendungen
* Anwendungen 40G AOC QSFP+
* 40GBASE-SR4 an 10.3125Gbps pro Weg
