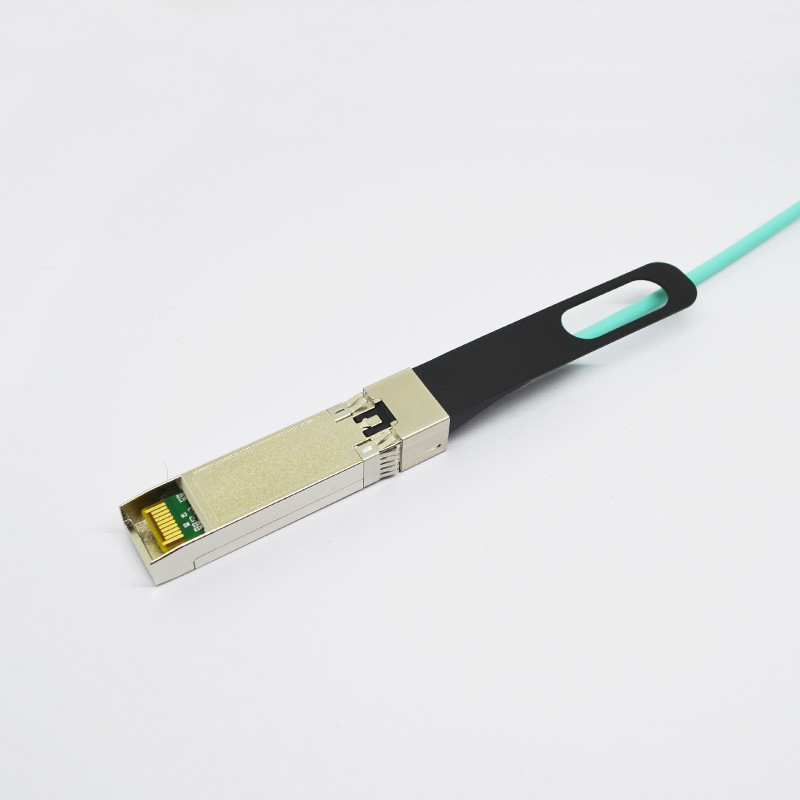

FDA-gebilligtes SFP28 aktives Ausbruch-Metall des LWL - Kabel-25G AOC schließen ein

aktives Lichtleiterkabel kompatibles Juniper Networks 25G-JNP-AOC 25G SFP28

Beschreibung:

aktives Lichtleiterkabel-kompatibler Wacholderbusch 25G SFP28 (25G-JNP-AOC) ist ein Produkt, zum von Anwendungen des Ethernets zu dienen 25Gb. Er ist entworfen, um der Ausrüstung 25G mit der sehr hohen Portdichte zu ermöglichen Entwürfen, die auf der elektrischen und mechanischen Spezifikation basiert.

Optische Eigenschaften (SPITZEN (C) = ℃ 0 bis 70, SPITZEN (I) =-40 zu ℃ 85, VCC = 3,13 bis 3,47 V)

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Übermittler
Funktionierende Wellenlänge	λ	840	850	860	Nanometer
Ertrag-optisches Auge	Konform mit IEEE 0802.3ae
Empfänger
Funktionierende Wellenlänge		840		860	Nanometer
Elektrische Eigenschaften des aktiven Kabelinput
Differenziale Daten-Eingangsspannung	VIH-VIL	200		1600	mVpp	1
Differenziale Eingangsimpedanz	RIN	90	100	110	Ω
TX-Sperrung gab Spannung-niedriges ein	VIL	0		0,8	V	2
TX-Sperrung gab Spannung-es-hoh ein	VIH	2,0		VCC	V	2
TX-Störung gab Spannung-niedriges aus	Vol.	0		0,8	V	3
TX-Störung gab Spannung-es-hoh aus	VOH	2,0		VCC	V	3
Elektrische Eigenschaften des aktiven Kabelausgangs
Differenziale Datenausgabe-Spannung	VOH- Vol.	400		800	Millivolt	1
Differenzausgang Widerstand	NIEDERLAGE	90	100	110	Ω
LOS-erklärter Ertrag Spannung-niedrig	Vol.	0		0,8	V	3
LOS-Deasserted gab aus Spannung-hoch	VOH	2,0		VCC	V	3

Pin Defintion und Funktionen

Pin	Symbol	Name/Beschreibung
1	VEET [1]	Übermittler-Boden
2	Tx_FAULT [2]	Übermittler-Störung
3	Tx_DIS [3]	Übermittler-Sperrung. Laser-Ertrag behindert auf hohem oder offenem
4	SDA [2]	2-drahtige serielle Schnittstellen-Datenleitung
5	SCL [2]	2-drahtige serielle Schnittstellen-Uhr-Linie
6	MOD_ABS [4]	Modul abwesend. Geerdet innerhalb des Moduls
7	RS0 [5]	Rate Select 0
8	RX_LOS [2]	Verlust des Signalanzeichens. Logik 0 zeigt Normalbetrieb an
9	RS1 [5]	Rate Select 1
10	DREHEN Sie sich [1]	Empfänger-Boden
11	DREHEN Sie sich [1]	Empfänger-Boden
12	RD	Empfänger wandelte DATEN heraus um. Wechselstrom verband
13	RD+	Empfänger DATEN heraus. Wechselstrom verband
14	DREHEN Sie sich [1]	Empfänger-Boden
15	VCCR	Empfänger-Stromversorgung
16	VCCT	Übermittler-Stromversorgung
17	VEET [1]	Übermittler-Boden
18	TD+	Übermittler DATEN herein. Wechselstrom verband
19	TD	Übermittler wandelte DATEN herein um. Wechselstrom verband
20	VEET [1]	Übermittler-Boden

Anmerkungen:

1. Modulstromkreisboden wird von der Modulgehäusemasse innerhalb des Moduls lokalisiert.

2. Mit 4.7k hochgezogen werden – Ohm 10k auf Wirt sollte Brett zu einer Spannung zwischen 3.15Vand 3.6V.

3. Tx_Disable ist ein Inputkontakt mit einem kΩ 4,7 bis 10 kΩ Pullup zu VccT innerhalb des Moduls.

4. Mod_ABS wird an VeeT oder VeeR in das Modul SFP28 angeschlossen. Der Wirt zieht möglicherweise diesen Kontakt bis zu Vcc_Host mit einem Widerstand im Strecke 4,7 kΩ to10 kΩ.Mod_ABS ist erklärtes „hohes“ wenn das Modul SFP28 von einem Wirtsschlitz physikalisch abwesend ist.

5. RS0 und RS1 sind Modulinput und werden niedrig zu VeeT mit > 30 kΩ Widerständen im Modul gezogen.

Absolute Maximalleistungen

Parameter	Symbol	Min.	Maximum.	Einheit	Anmerkung
Versorgungs-Spannung	Vcc	-0,5	3,6	V
Lagertemperatur	TS	-40	75	°C
Relative Luftfeuchtigkeit	Relative Feuchtigkeit	5	85	%

Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.

Allgemeine Betriebsmerkmale

Parameter	Symbol	Min.	Art	Maximum.	Einheit	Anmerkung
Datenrate	Dr	8,5	25,781		Gb/s
Versorgungs-Spannung	Vcc	3,13	3,3	3,47	V
Versorgung gegenwärtig	Icc₅			300	MA
Funktionierender Fall Temp.	Tc	0		70	°C

Anwendungen

* Anwendungen 25G AOC SFP28

* 25G BASE-SR Etherne

Größe und Tag:

Herkunftsort:	Shenzhen CHINA
Markenname:	OLKOPTO
Zertifizierung:	RoHS FCC CE GS UL FDA etc
Modellnummer:	OLSP82XA-CDMXX

Min Bestellmenge:	1pc
Verpackung Informationen:	Einzelnes Paket oder 10pcs/pallet oder 20pcs/pallet
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	80-120k pro Monat

Verbindungsstückart:	SFP28 zu SFP28	Wacholderbusch kompatibel:	JNP-25G-AOC
Datenrate:	25Gbps	Länge:	1~30m (optional)
Leistungsaufnahme der geringen Energie:	<1.0W	Temperatur:	0 bis 70 °C
Markieren:	Ausbruch-Kabel 25G AOC , Ausbruch-Kabel SFP28 AOC , Metall schließen aktives Lichtleiterkabel AOC ein
